Distribuidor Progressivo de Linha Única SSV-14K SSV-16K SSV-18K SSV-20K SSV22-K

A Wuxi Xingchenrui Automação é especializada na produção e fornecimento de distribuidores progressivos de linha única SSV16-K, SSV18-K, SSV20-K [1 ano de garantia]

I. Visão geral

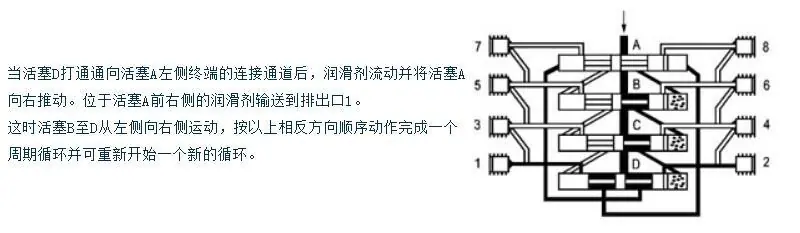

O distribuidor progressivo de linha única da série SSV é adequado para máquinas únicas ou pequenos sistemas de lubrificação centralizada de linha única com pressão nominal inferior a 30 MPa. Ele distribui lubrificante de entrada da entrada de forma confiável e forçada em quantidades predeterminadas usando um pistão dentro do corpo. Este tipo de distribuidor possui saídas nos lados esquerdo e direito, e as dimensões de instalação são as mesmas, independentemente do número de saídas. Ao combinar saídas derivadas, o fornecimento de óleo pode ser aumentado. Ele pode ser conectado a bombas de lubrificação manuais, pneumáticas ou elétricas para formar um sistema de lubrificação centralizada pequeno, simples e de baixo custo. Ele também pode ser conectado a distribuidores de linha única ou dupla em grandes sistemas de lubrificação centralizada como um distribuidor auxiliar para distribuição secundária.

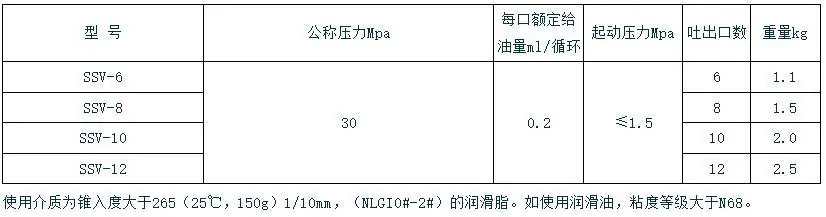

2. Parâmetros técnicos

3. Descrição do modelo

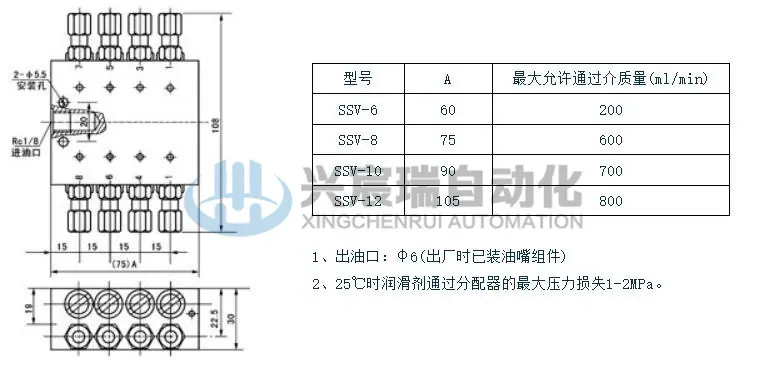

4. Dimensões

cinco,Descrição do modelo

6. Instruções de uso
1. No sistema, o método mais recomendado para a distribuição de lubrificante é através de "dois níveis".
2. As portas de descarga de óleo 1 e 2 não podem ser fechadas em nenhum momento.
3. Sempre use a montagem original das peças do bico de óleo da porta de descarga de óleo.
4. Ao desmontar, montar ou substituir peças do bico, comece pela saída na parte superior ou pela parte mais baixa de cada lado.
5. Se a tomada precisar ser fechada e reabastecida, combine a dosagem de lubrificação (desvie o fluxo para a tomada de número mais baixo para descarregar) e remova o corpo do bico de óleo. Sele-o com um plugue M10×1 e conecte conforme mostrado no diagrama de exemplo.

Sete, Mau Funcionamento e Métodos de Solução de Problemas
Ocorre um bloqueio no equipamento ou em algum dos mancais conectados. Primeiro, verifique se a bomba de lubrificação está funcionando e se o lubrificante está sendo fornecido ao distribuidor principal. Se o lubrificante transbordar ao abrir a conexão de entrada de óleo do distribuidor, isso prova que o distribuidor é a causa raiz da falha. Reconecte a conexão de entrada de óleo e aperte-a. Em seguida, abra sequencialmente as conexões de entrada de óleo dos mancais associados. Se o lubrificante transbordar, então esse mancal é o mancal bloqueado.
Quando o distribuidor apresentar um bloqueio interno, ele deve ser substituído. Em uma emergência, o distribuidor pode ser limpo de acordo com as seguintes condições.
1. Você deve ter um espaço de trabalho limpo.
2. Remova os conectores de cada porta de entrada e saída de óleo.
3. Remova os tampões de rosca em ambas as extremidades do furo do pistão.
4. Expulse o pistão usando um mandril macio (diâmetro inferior a 6 mm, preferencialmente uma haste de plástico).
5. Sopre e limpe o corpo do distribuidor com ar comprimido.
6. Use um arame fino (F1,5mm) para verificar os furos inclinados das passagens de fluxo dentro do corpo do distribuidor.
7. Enxágue e seque novamente o corpo do distribuidor.
8. Substitua a arruela de cobre e remonte o distribuidor.
9. Verifique o distribuidor recém-montado com uma bomba manual. Neste momento, a pressão de partida do distribuidor não deve exceder 2,5 MPa. Se a pressão de partida for superior a 2,5 MPa, o distribuidor deve ser substituído.
