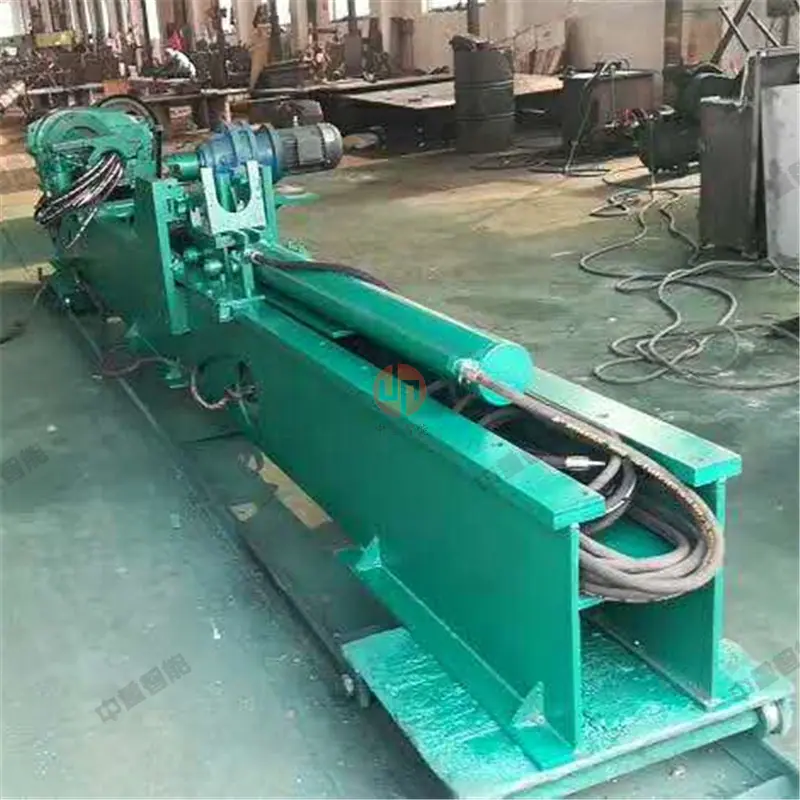

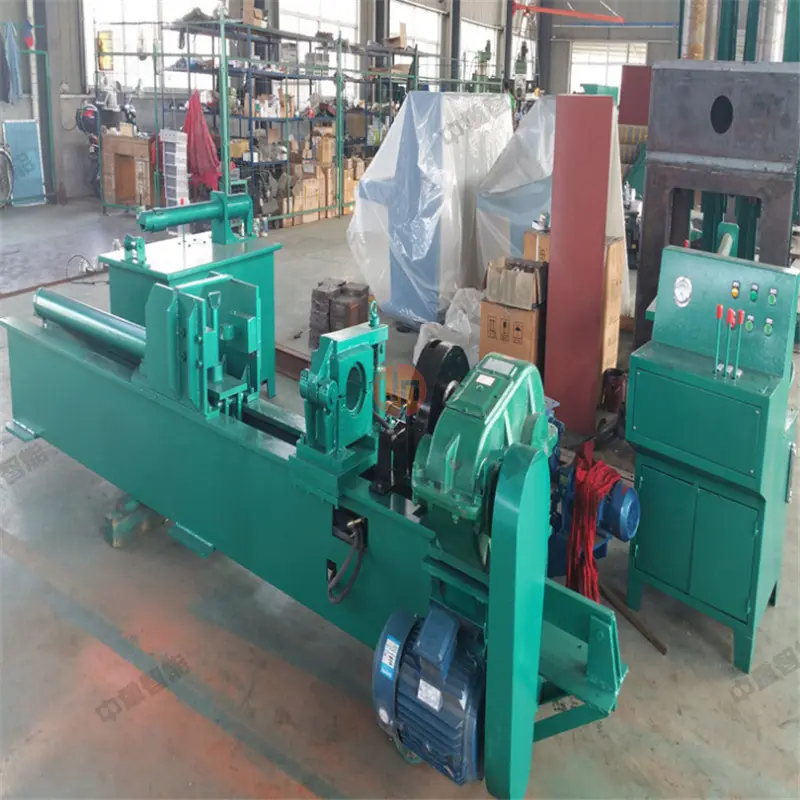

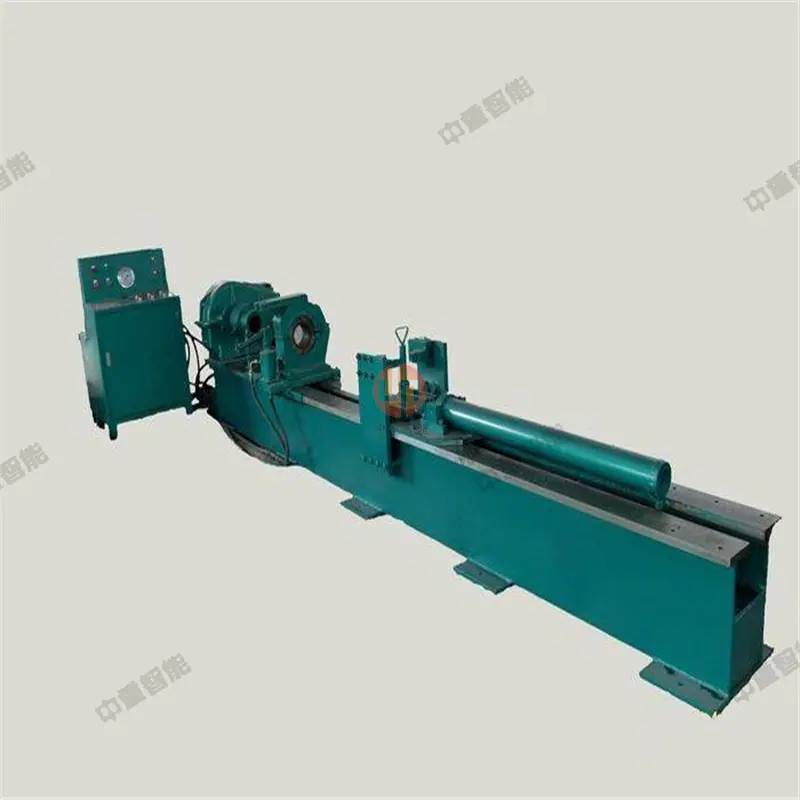

Máquina de Remoção de Coluna de Mineração Suporte de Suspensão Máquina de Remoção de Coluna Cilindro Cz-4.5 Máquina de Remoção de Coluna Hidráulica Única Suspensa

Uso e regulamentos da máquina de desmontagem de hélice hidráulica única CZ-4.5
O cilindro da coluna grande deve ser cuidadosamente limpo antes da desmontagem e montagem para remover fuligem, graxa e outras sujeiras de sua superfície. Antes do içamento, as especificações e modelos da luva guia do cilindro devem ser esclarecidos para preparar o molde de cartão da luva guia correspondente.
Tomando como exemplo a coluna de extensão dupla com diâmetro de cilindro de 400 mm, o processo de desmontagem e montagem é brevemente apresentado. Na operação real, pode haver melhores métodos de operação e eles podem ser continuamente melhorados para atingir o objetivo de economizar mais dinheiro.
Use uma tipoia para levantar a coluna limpa até a máquina de desmontagem de cilindros e coloque o cilindro de fixação na posição central. Ajuste o ponto central da coluna ajustando o parafuso na parte traseira do cilindro de fixação. Após fixar a coluna, ajuste o ponto central da coluna e do mandril ajustando o mecanismo de centralização na frente.
Depois que o centro estiver alinhado, coloque a luva da matriz correspondente, mova a bancada para frente e faça a luva da matriz cruzar com o suporte do mandril no desmontador. Em seguida, ligue o motor para girar. Em circunstâncias normais, a manga guia pode ser removida diretamente sob uma pressão de 16Mpa. Se houver ferrugem ou mordida, é necessário acionar o mecanismo de catraca para aumentar a força de desmontagem para retirar a rosca da luva guia.
Existem dois métodos para o processo de desmontagem:
A. Primeiro remova a luva guia do cilindro intermediário → em seguida, remova a luva guia do cilindro externo → pendure a coluna → puxe o cilindro externo para baixo na máquina puxadora de cilindro → afaste o cilindro externo → abra e pressione a parte inferior válvula → retire o pistão.
B. Primeiro remova a luva guia do cilindro externo → levante e puxe o cilindro intermediário → levante o cilindro intermediário → instale a placa de fixação na cauda do cilindro intermediário → prenda e remova a luva guia do cilindro intermediário → levante a máquina puxadora de cilindro e retire a luva guia e o pistão.
C. Use o método A para desmontar primeiro. Se a luva guia do cilindro intermediário estiver muito apertada e fizer com que o cilindro intermediário gire, use o método B para desmontar.
Notas durante a desmontagem:
Durante o processo de desmontagem, a superfície das peças deve estar bem protegida contra danos, e as peças em contato com peças de precisão devem possuir dispositivos de proteção como almofadas de couro.
