YJT-500 dispositivo hidráulico de endireitamento/curvatura de trilho pontiagudo e trilho reto dispositivo hidráulico de endireitamento de trilho dispositivo hidráulico de trilho plano

Estrutura e princípio de funcionamento da máquina de endireitamento de trilho hidráulico YJT-500

1. Estrutura principal

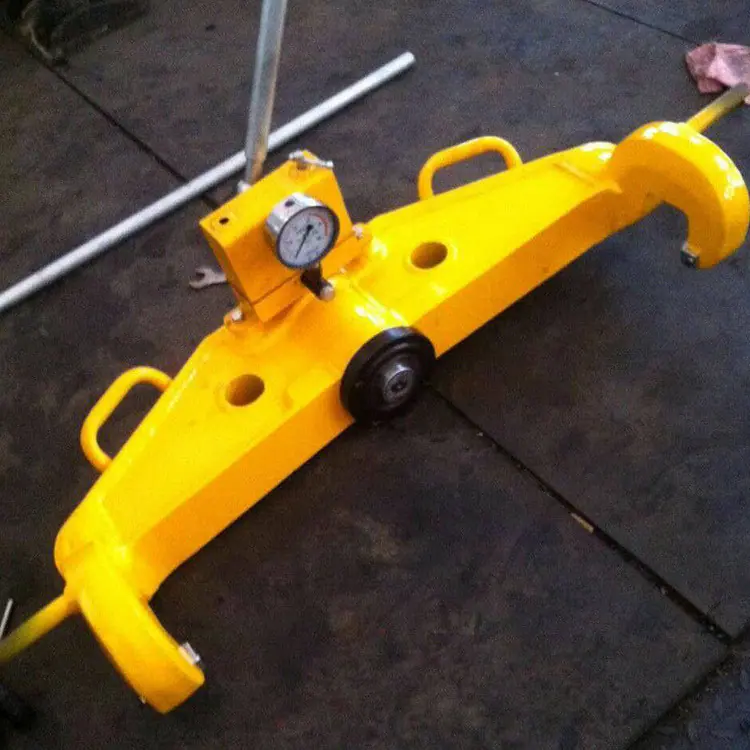

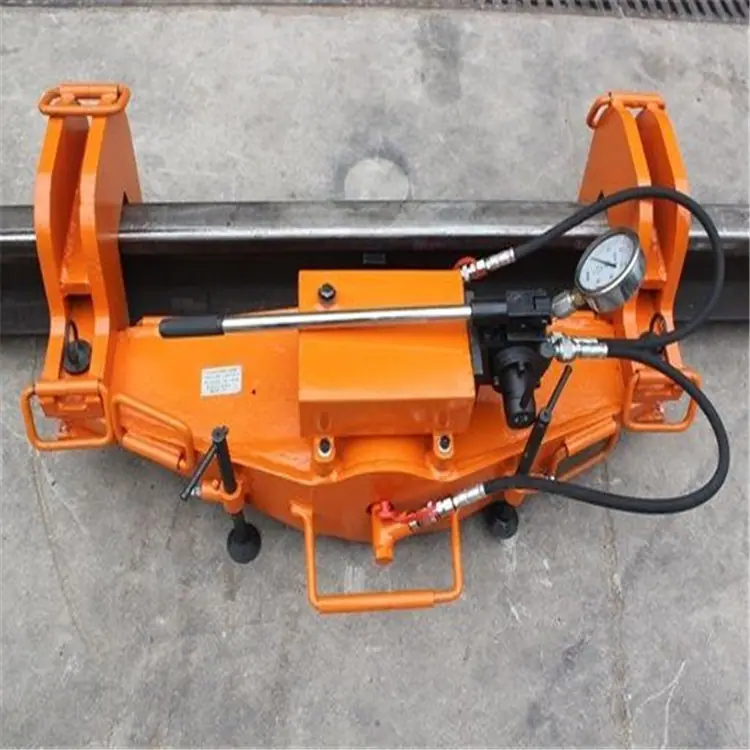

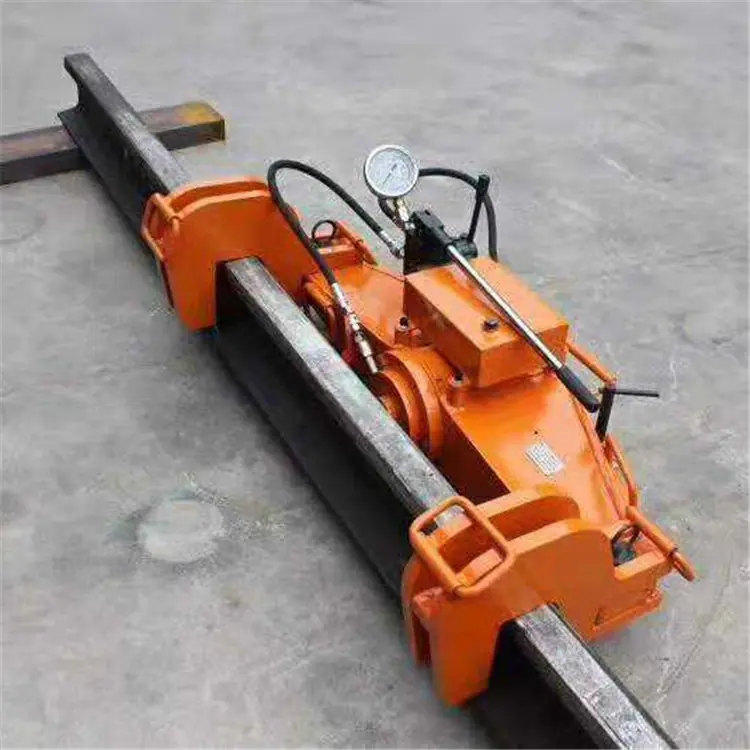

A máquina de endireitamento e ponto de trilho hidráulico YJT-500 é composta principalmente por uma estrutura, uma estação de bomba manual, um cilindro hidráulico, um bloco de trilho superior, um braço de trilho de gancho, uma almofada de trilho de gancho e tubos de óleo de conexão.
2. Princípio de funcionamento

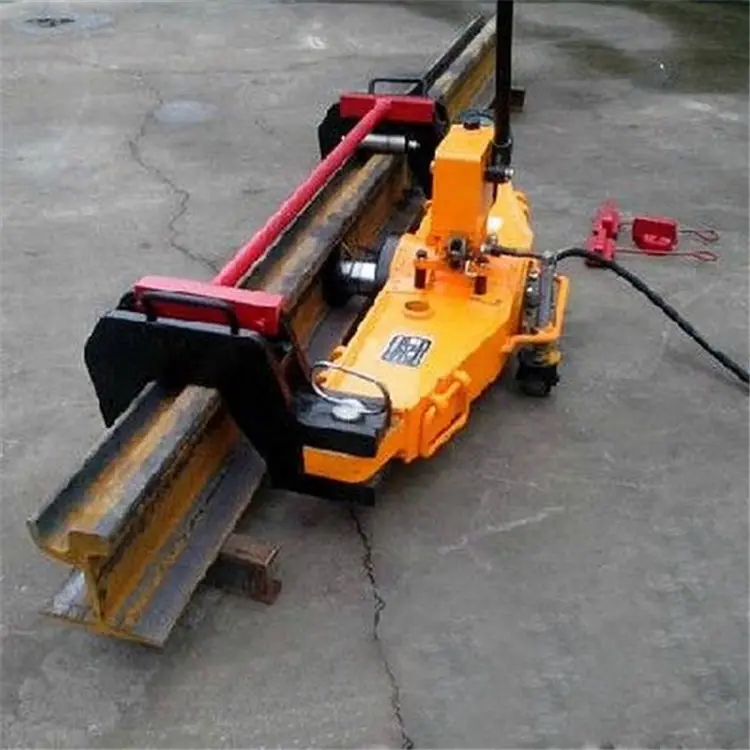

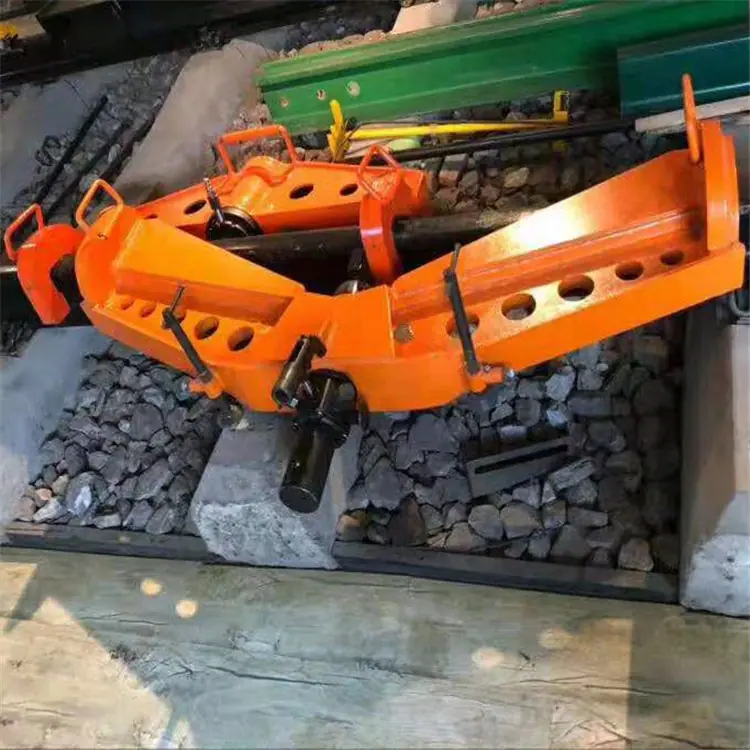

Ao operar o Endireitador Hidráulico de Desvio e Trilho YJT-500, posicione a máquina horizontalmente sobre o desvio ou o trilho de aço comum. Alinhe o bloco superior da haste do pistão do cilindro hidráulico com a alma da posição deformada do desvio ou do trilho de aço comum. Enganche o braço do gancho de trilho na alma do outro lado. Opere a alavanca da bomba manual, a haste do pistão se estende, o bloco superior pressiona firmemente contra a alma do trilho e, ao mesmo tempo, os calços do gancho de trilho em ambos os lados também se engatam firmemente na alma do trilho. Opere repetidamente a alavanca da bomba manual para fornecer óleo ao cilindro hidráulico, a pressão do sistema aumenta, o empuxo da haste do pistão e do bloco superior aumenta e, suportado pelos braços do gancho de trilho em ambos os lados, o desvio ou o trilho de aço comum se deforma até ocorrer deformação plástica, endireitando ou curvando o desvio ou o trilho de aço comum.

1. Força ferroviária reta ou curva 500KN
2. Pressão do sistema 73Mpa
3. Curso do cilindro 84mm±2mm
4. Distância do ponto de suporte do braço do trilho de gancho 1000 mm
5. Dimensões totais: 1300×510×438 (mm)

6. Peso da máquina (incluindo óleo hidráulico) 138kg
