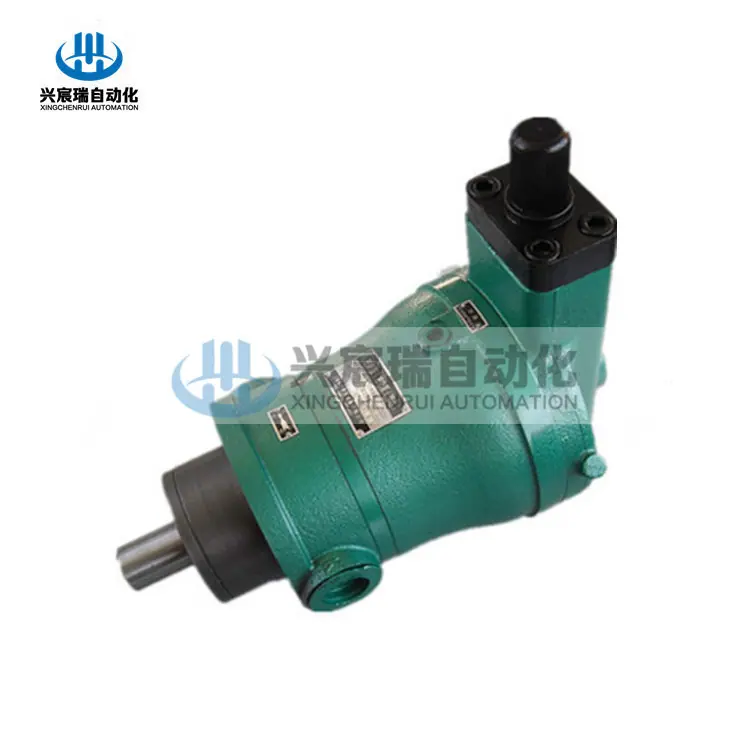

1. Introdução

Esta série de bombas de pistão axial insere óleo hidráulico puro com uma pressão de 31,5 MPa em vários sistemas hidráulicos, como prensas de óleo e motores hidráulicos, para gerar enorme potência de trabalho. Ao mesmo tempo, esta bomba de óleo pode ser usada como um motor hidráulico. De acordo com as necessidades, esta bomba de óleo possui várias formas de deslocamento variável. Esta bomba de óleo, motor de óleo é amplamente utilizada em várias máquinas na construção naval, aviação, mineração, metalurgia, fundição sob pressão, forjamento e máquinas-ferramenta. Suas características são tamanho pequeno, alta eficiência, longa vida útil, design avançado, estrutura compacta e manutenção conveniente.

2. Descrição do modelo

Exemplo: 63SCY14-1B

Descrição: Bomba de óleo axial de pistões variáveis manual com cilindrada de 63 ml/rev e pressão de 31,5 MPa, com bloco de cilindros rotativo.

(ou seja, a vazão nominal a 1000 rpm é de 63 L/min)

III. Especificações da Série de Bombas de Óleo (ver Tabela 1. Tabela 2)

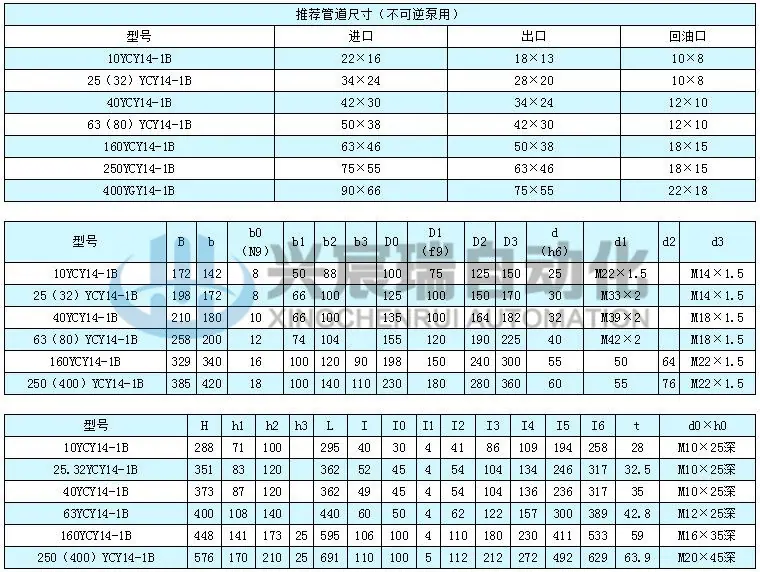

Tabela 1 Parâmetros da Série de Bombas de Pistão Axial (Motor) CY14-1B, CM14-1B

※Observação: Pedir após discussão técnica, "0" indica que o fluxo de óleo pode ser revertido, √ indica que o fluxo de óleo não pode ser revertido, em branco indica que a variedade não está disponível.

Tabela 2 Série GY14-1B (GM14-1B) de Bombas de Pistão Axial (Motor) Parâmetros

※Observação: Este produto é uma série derivada da série CY

Este tipo de bomba de pistão axial variável é controlado automaticamente pela própria pressão da bomba. Conforme mostrado na figura acima, o fluxo de óleo de alta pressão passa pelos passagens (a), (b) e (c) e entra na câmara inferior (d) do corpo variável (302). A partir daí, ele passa pela passagem (e) e entra respectivamente nas passagens (f) e (h). Quando a força da mola é maior que o empuxo hidráulico que atua na área anular na extremidade inferior do pistão servo (309), o óleo entra na câmara superior (g) através de (h), empurrando o pistão variável (301) para baixo e aumentando a vazão da bomba.

Inversamente, quando a pressão da bomba supera a força da mola e faz o pistão do servo se mover para cima, ele bloqueia a passagem (h), permitindo que o óleo na câmara (g) seja descarregado através de (i), aliviando assim a pressão. Neste ponto, o pistão variável move-se para cima e a vazão da bomba diminui.

A figura abaixo mostra as características variáveis da bomba YCY14-1B, onde a área sombreada representa a faixa de ajuste variável. A inclinação de AB é determinada pela rigidez da mola externa (307), a inclinação de BC é determinada pela rigidez combinada da mola externa (307) e da mola interna (306), e o comprimento de CD depende da posição do parafuso de limite (que limita o ângulo de inclinação da cabeça variável).

Ao ajustar as características variáveis, se for necessário alterar de acordo com o padrão A1B1C1D1, você pode primeiro rosquear o parafuso de limite até o extremo superior, depois ajustar a luva da mola (305) de modo que a pressão quando o fluxo apenas começa a mudar corresponda à pressão no ponto A1 e, em seguida, ajustar o parafuso de limite para que o fluxo de alta pressão quando o fluxo muda corresponda ao fluxo no ponto D1. A relação entre pressão e fluxo na faixa intermediária é pré-projetada e não requer ajuste. Desde que o fluxo e a pressão nos pontos A1 e D1 sejam definidos corretamente, a bomba mudará automaticamente de acordo com as características A1B1C1.

A característica deste tipo de variável é que ela muda aproximadamente a potência constante. Os parâmetros dos pontos de transição A1 e D1 da característica acima podem ser calculados usando os seguintes métodos:

Por exemplo: Sabe-se que as características de processo de uma determinada máquina exigem que a pressão da bomba seja Pmax, que a vazão no ponto D1 a Pmax seja Q1 e que a vazão da bomba em baixa pressão seja Qmax, então a pressão da bomba no ponto A1 é:

Entre eles: ηP1—Eficiência total da bomba em P1

ηPmax—Eficiência total da bomba em Pmax

Nesta série de bombas, pode-se considerar ηP1/ηPmax≈1

A seleção de potência do motor principal pode ser feita de acordo com a seguinte fórmula:

NH=Pmax·Q1/60η

Aqui, η pode ser considerado como 0,8-0,9 (use um valor menor quando Q1 for pequeno e um valor maior quando for grande.)

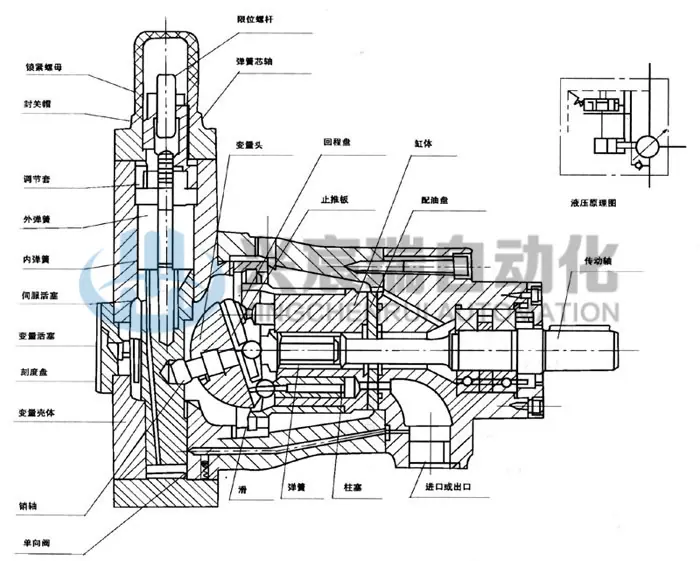

Diagrama de estrutura

Curva característica

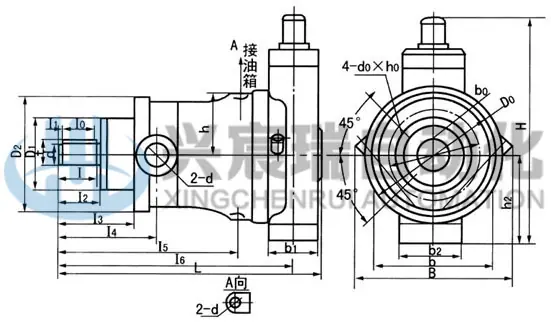

10.25（32）40.63（80）YCY14-1B（YGY entre parênteses）

160.250.（400）YCY14-1B
