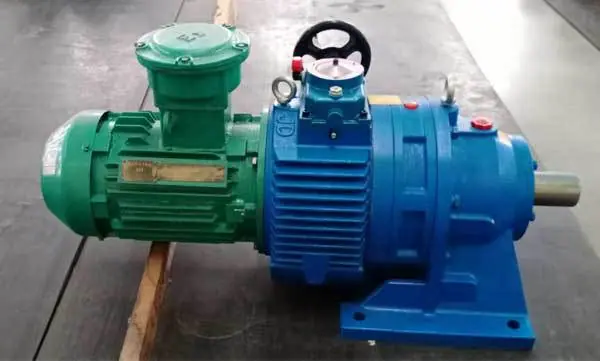

Redutor Alimentador de Carvão por Correia Vários Modelos de Grandes Fabricantes Redutor Alimentador de Carvão por Correia

O redutor alimentador de carvão tipo correia adota uma maneira única de combinar o trocador de velocidade contínuo e o redutor de roda dentada cicloide. Ele tem uma estrutura compacta, tamanho pequeno, peso leve e uma faixa de velocidade mais ampla. O redutor alimentador de carvão tipo correia é equipado com um dispositivo de exibição de velocidade de saída na tampa reguladora de velocidade, tornando a operação de regulação de velocidade precisa e conveniente. O redutor alimentador de carvão tipo correia pode ser iniciado sob carga e pode ser ajustado em carga (a regulação de velocidade só é possível após a inicialização), o que é adequado para uso em locais de trabalho onde a velocidade operacional precisa ser ajustada com frequência.

Instalação, uso e manutenção do redutor alimentador de carvão por correia

1. Ao escolher esta série de trocadores de velocidade, você deve escolher um modelo correspondente de acordo com a faixa de mudança de torque e velocidade exigida pela máquina de trabalho.

2. Esta máquina é adequada para operação contínua e permite operação direta e reversa. A temperatura da piscina de óleo não excede 90°C durante a operação.

3. Para a lubrificação desta máquina, a parte contínua utiliza óleo de transmissão especial Ub-1, e a parte cicloidal utiliza graxa à base de lítio 00#, que já vem incluída na máquina quando ela sai da fábrica. Antes de ligar a máquina, verifique sempre se o nível do óleo atinge a linha central do espelho de óleo. Se for insuficiente, adicione óleo a qualquer momento. O óleo de transmissão especial deve ser trocado após 500 horas de trabalho e, a seguir, a cada 1.000 horas de trabalho.

4. A velocidade desta máquina só pode ser ajustada depois de ligada. Ao ajustar a velocidade, o ponteiro não pode ultrapassar as duas posições limite de velocidade baixa ou alta. Não gire o volante regulador de velocidade à vontade quando a máquina estiver parada, caso contrário as peças da máquina poderão ser danificadas.

5. A velocidade mostrada pelo ponteiro na tampa de controle de velocidade desta máquina refere-se à velocidade de saída do tipo básico MB. A velocidade do eixo de saída desta máquina deve ser o valor mostrado pelo ponteiro dividido pela relação de velocidade da máquina cicloidal. Por exemplo, o tipo básico MB é combinado com um redutor cata-vento cicloidal de 23 velocidades. Quando o ponteiro na tampa de controle de velocidade aponta para a posição 500, a velocidade do eixo de saída neste momento é: 500÷23≈21,7 rpm e assim por diante.

6. A tolerância do diâmetro do eixo de saída desta máquina é h6. Os acoplamentos, polias, rodas dentadas, etc. correspondentes devem ser montados usando o método de diferença de temperatura ou encaixados por pressão usando os orifícios dos parafusos na extremidade do eixo. Não é permitido o uso de martelamento para montagem forçada para evitar danos às peças da máquina. .

As principais configurações do alimentador de carvão são: K3: 5,5KW, K4: 7,5KW, 11KW, 15KW

Modelo completo de 5,5KW: MB55YB5.5XW6-23

Modelo completo de 7,5 kW: MB75YB7.5XW6-17 Peso de 7,5 kW: 300 kg

Modelo completo de 11KW: MB150YB11XW8-17 Peso de 11KW: 540KG

Modelo completo de 22KW: MBL150YB22XW8-23

MB: Modelo redutor

YB7.5: Modelo do motor

XW: modelo cata-vento cicloidal

6: Tamanho básico

17: Relação de velocidade

Redutor de velocidade 58r/min 12r/min
