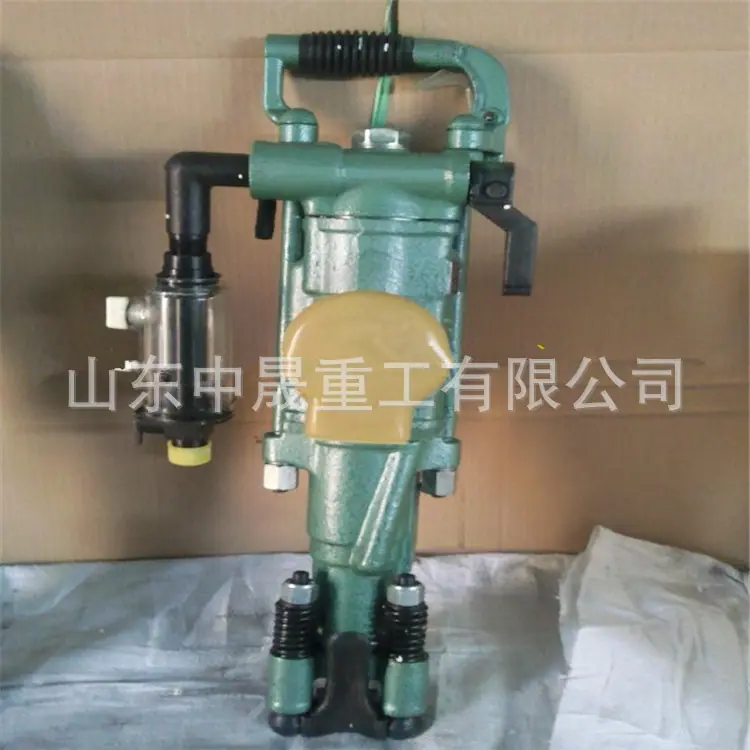

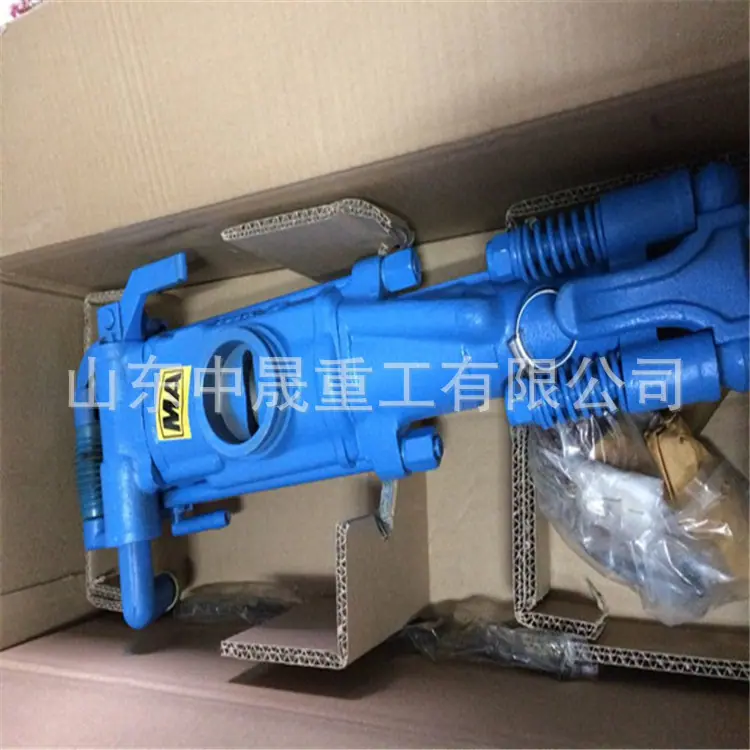

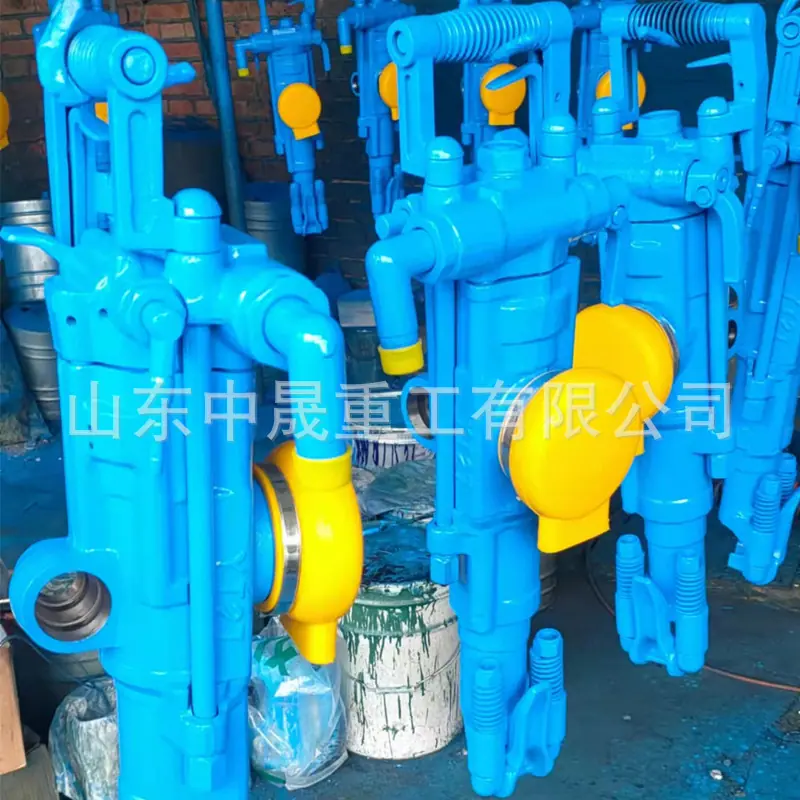

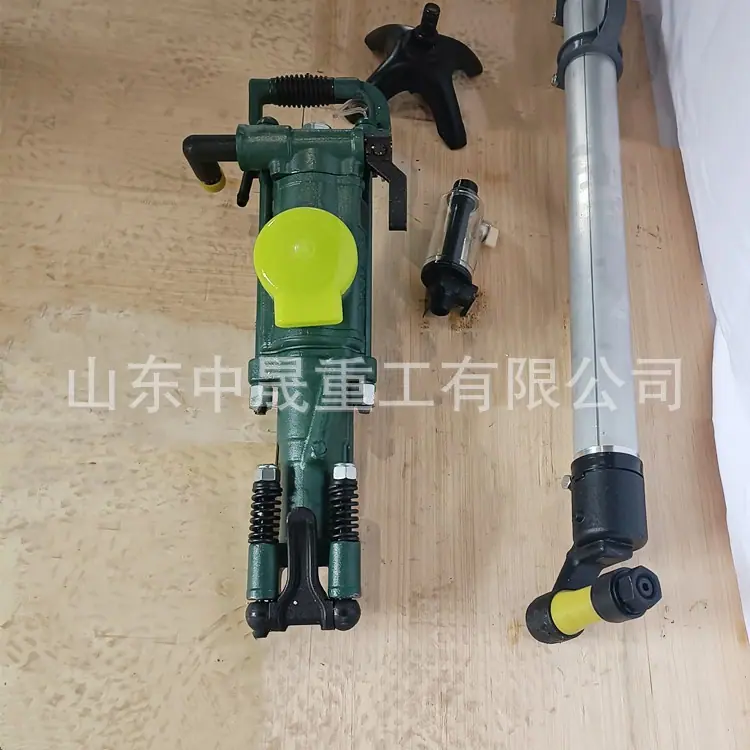

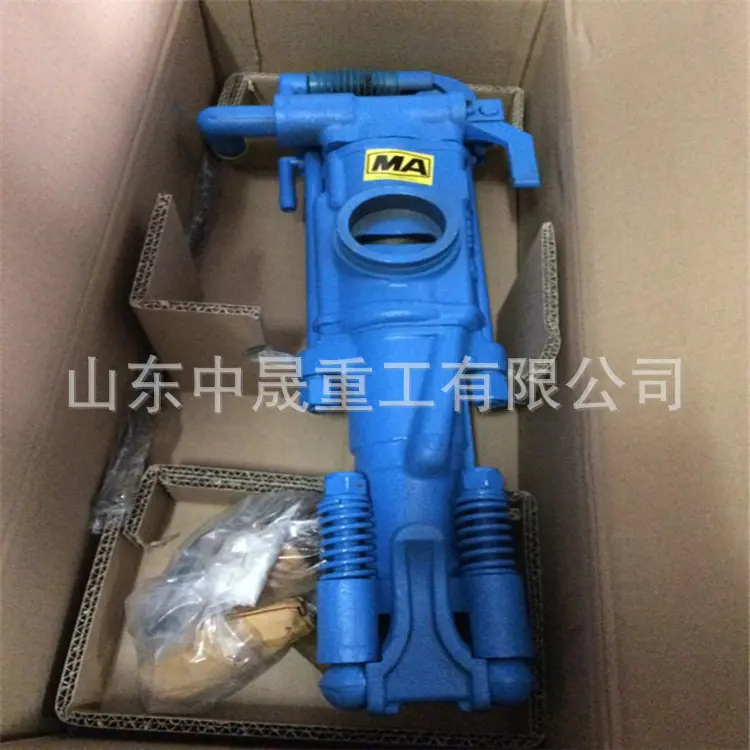

A perfuratriz de rocha tipo YT24 é uma perfuratriz de rocha altamente eficiente com bom desempenho em condições de baixa pressão de ar. É particularmente adequada para uso com longas tubulações de suprimento de ar ou alimentada por pequenos compressores de ar. É usada principalmente para operações de perfuração de rocha em mineração e escavação de galerias e também é uma ferramenta importante em projetos de escavação de rocha em ferrovias, construção de conservação de água e defesa nacional. Quando acoplada ao lubrificador tipo FY200B e à haste pneumática tipo FT140B, pode realizar perfuração de rocha úmida em rochas de dureza média e dura, perfurando furos de explosão horizontais e inclinados. Também pode ser montada em um carrinho para uso após a remoção da haste pneumática.
Uso e Manutenção:
Precauções para uso:
1. Antes de sair da fábrica, a máquina é preenchida com óleo antiferrugem. Ela deve ser desmontada, limpa completamente e remontada com óleo lubrificante aplicado às superfícies de contato antes do uso.
2. Ao conectar a mangueira de ar, o interior da mangueira deve ser soprado para remover detritos, a fim de evitar que os detritos causem atrito e danifiquem as peças da máquina dentro da máquina.
3. Antes de ligar a máquina, verifique cuidadosamente se cada mecanismo de operação e peça móvel está montado corretamente e de forma confiável. O lubrificador deve ser preenchido com óleo lubrificante, e a quantidade de óleo deve ser bem ajustada.
4. Quando a máquina terminar de trabalhar, primeiro corte o fornecimento de água, depois ligue-a levemente por um momento para expelir quaisquer gotas de água restantes dentro da máquina e prevenir a ferrugem.
5. Para máquinas de uso comum, preste atenção à manutenção e ao reparo regulares. Elas devem ser inspecionadas pelo menos uma vez por semana para remover sujeira interna e substituir peças danificadas e desgastadas.
6. Máquinas usadas, se armazenadas por um longo período, devem ser desmontadas, limpas, desengorduradas e colocadas em local fresco e seco.
Operação da perfuratriz de rocha:
O mecanismo de operação da perfuratriz pneumática de perna tipo YT24 está inteiramente concentrado no corpo da alça (25).
1、Válvula de controle:
A válvula de controle (20) é controlada pela alça de operação (32) e possui um total de cinco posições.
2、Válvula reguladora de pressão e válvula direcional
A válvula reguladora de pressão (29) é o dispositivo para ajustar o empuxo da perna pneumática. A válvula de inversão (38) é o dispositivo para controlar a extensão e retração rápidas da perna pneumática.
Coloque, durante o processo de perfuração, se o comprimento de avanço da haste pneumática não atingir a profundidade de perfuração requerida, apenas aperte o gatilho (37)
Pressione a válvula de ré, e a perna de ar retrairá rapidamente para reposicionamento.
3、Injetor de Óleo:
Dispensador de óleo tipo TY200B, conveniente para ajustar o volume de óleo, basta mover a alavanca da válvula de óleo, geralmente, o volume de passagem de óleo de 2,5-3 ml é apropriado.
