Ancoragem de Ponte Porosa M15, Fabricante de Ancoragem de Suporte para Mina de Carvão, Conjunto de Quatro Peças de Ancoragem de Trabalho M15-3, Trava de Cabo de Aço



Ancoragem Protendida/Ancoragem de Mina/Ancoragem de Suporte para Taludes e Escavações/Ancoragem de Ponte

1. Aplicação

Principalmente aplicado em pontes rodoviárias, pontes ferroviárias, viadutos urbanos, metrôs leves urbanos, edifícios altos, barragens de conservação de água e hidrelétricas, terminais portuários, ancoragem de taludes rochosos, reforço de fundações, reforço de pontes e edifícios, construção de pátios de vigas pré-tensionadas, engenharia de pós-tensão externa, etc.

Dois, as especificações de âncora comumente usadas na China são:

(a) Ancoragem M15-N. M significa ancoragem (o número de caracteres chineses para ancoragem); 15 significa a especificação do cabo de aço, que é 15,24 (o cabo de aço comumente usado em meu país é 15,24 com uma resistência de 1860MPa); -N refere-se ao número de cabos de aço a serem carregados.

III. Classificações Principais

1、Âncora circular

O modelo da especificação é representado como: YJM15-N (YM15-N) ou YM15-N (YM13-N) ou M15-N (YM15-N) ou M15-N (YM15-N); este tipo de cabeça de ancoragem tem bom desempenho de autoancoragem. A protensão é geralmente realizada usando um macaco de passagem.

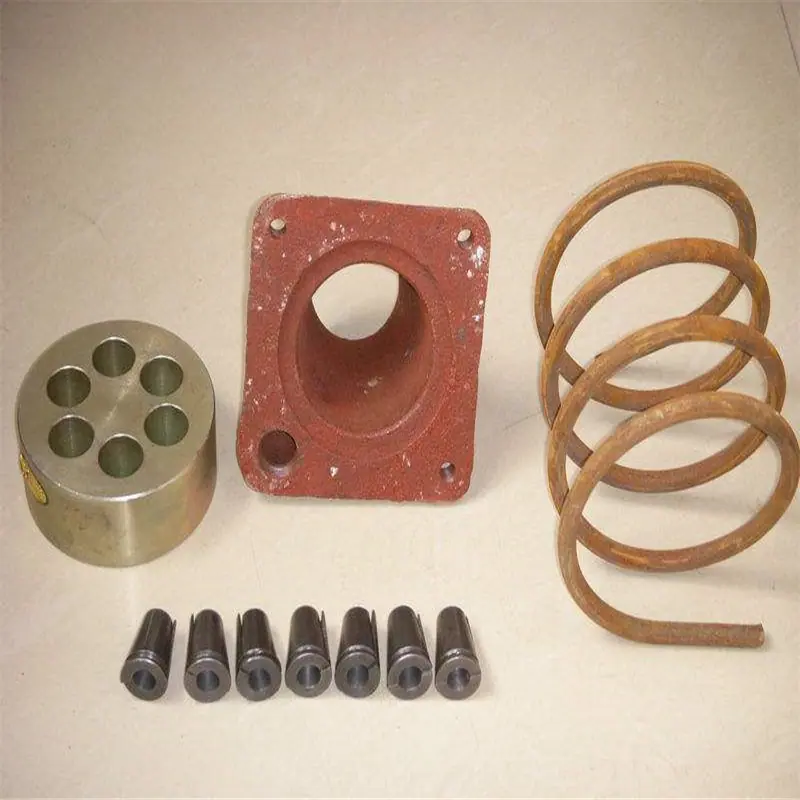

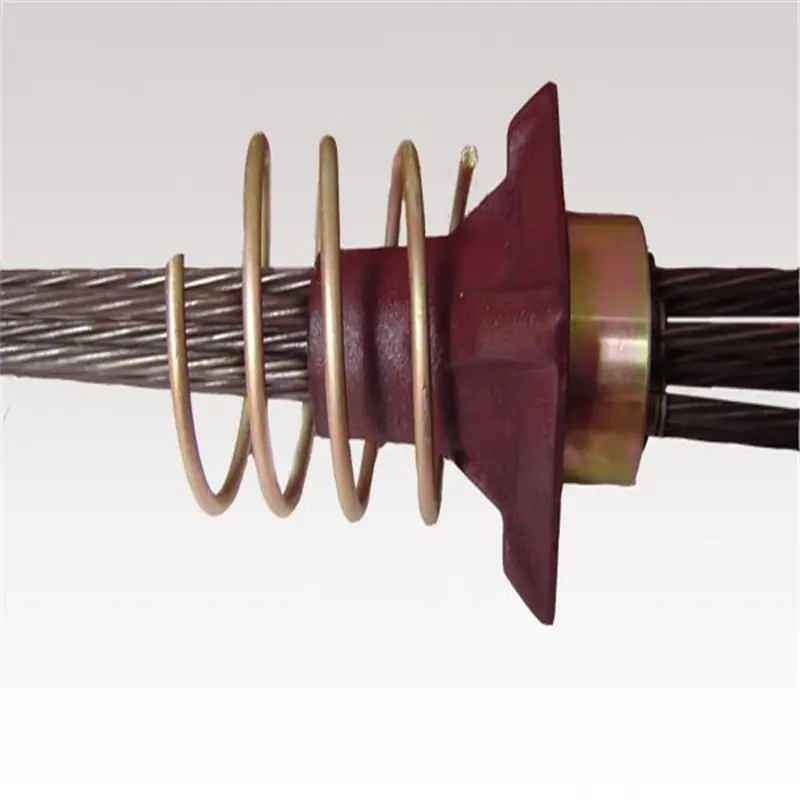

As imagens acima são do conjunto de ancoragens de quatro peças comumente usado (cabeça de ancoragem, cunha, placa de apoio da ancoragem, barra espiral) para M15-5 (15 representa o uso de cabo de aço 1*7-15,24mm, 5 representa 5 cabos de aço de 15,24mm passando pela cabeça de ancoragem) de acordo com as Normas Nacionais Chinesas

Pontes rodoviárias, pontes ferroviárias, viadutos urbanos, metrôs leves urbanos, edifícios altos, barragens de conservação de água e hidrelétricas, terminais portuários, geralmente utilizam o conjunto de ancoragem de quatro peças padrão nacional.

Ancoragem de taludes de maciços rochosos, reforço de fundações, suporte e reforço de taludes, geralmente utilizando um conjunto de quatro peças de ancoragens especiais (fabricadas sob medida de acordo com os desenhos de construção).

2、Ancoragem tipo chata

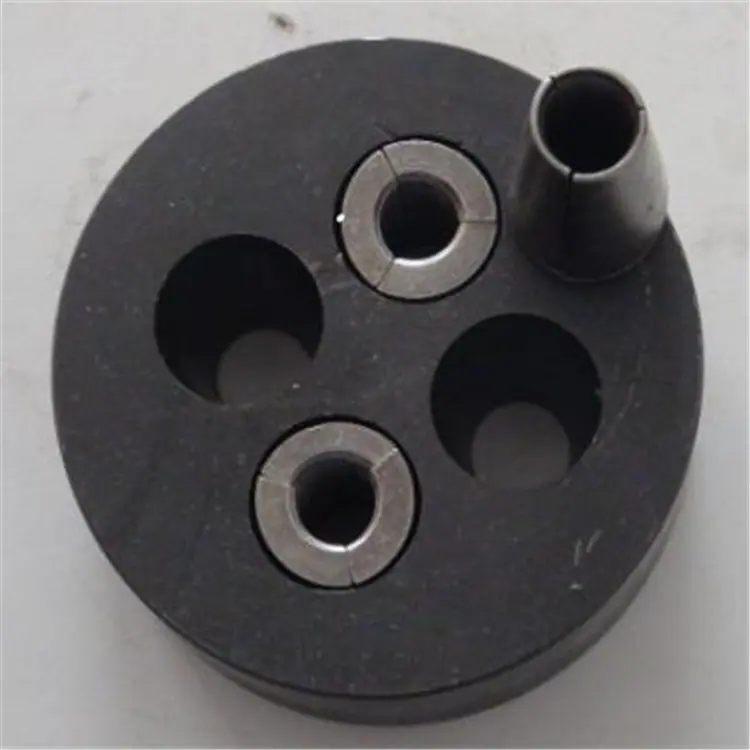

BM15-4 (15 representa o uso de fio de aço de protensão 1*7-15,24mm, 4 representa 5 fios de aço de protensão de 15,24mm passando pela cabeça de ancoragem) Conjunto de ancoragem comum de três peças (cabeça de ancoragem, cunha, placa de apoio de ancoragem) para normas nacionais

3. A armadura de aço para mineração e os ancoragens são dispositivos usados no escoramento de minas de carvão para manter a tensão dos cabos protendidos, fornecendo suporte permanente à massa rochosa da galeria da mina de carvão.

Especificação de Fixação de Âncora Modelo: Série KM15, Série KM18 Fixações de Âncora, Série KM22

IV. Especificações e Modelos de Cabo de Aço:

ф15.2mm、ф17.8mm、ф21.6mm,ф21.8mm
