Dispositivo de Liberação de Água por Pressão Negativa Estrutura Compacta Dispositivo de Liberação de Água por Pressão Negativa Durável Tipo Cwg-Fq Mina de Carvão

Introdução do produto descarregador de água com pressão negativa:

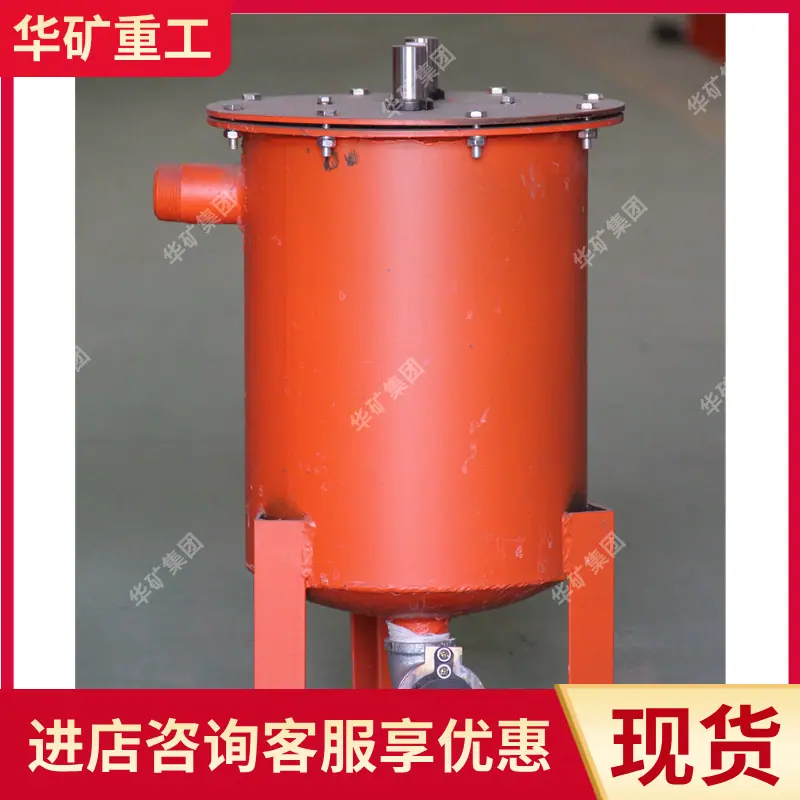

O dreno automático de água de pressão negativa CWG-FY consiste principalmente em uma grande válvula de ar, um tubo de equilíbrio de pressão negativa, uma bandeja, uma haste guia lateral, um ímã, uma haste guia central, um cilindro externo, uma tampa protetora da válvula de drenagem, um dreno válvula, uma sede guia, uma bóia e uma válvula de entrada de água. etc composição.

Como usar o escorredor de pressão negativa:

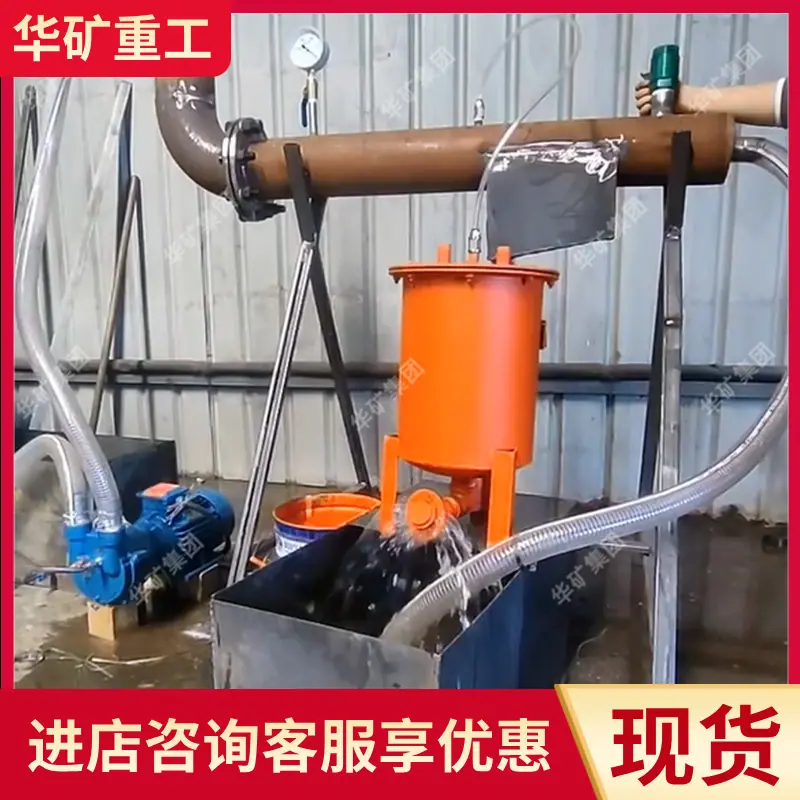

1. O dreno automático é instalado na parte baixa da tubulação.

2. O tubo de entrada de água do descarregador automático de água de pressão negativa tipo CWG-FY está diretamente conectado à tubulação de bombeamento (uma seção curta de 2' é soldada na parte inferior da tubulação)

3. Local de instalação do dreno automático de pressão negativa tipo CWG-FY: solde um bocal de tubo de 1/2' na parte superior da tubulação (se for uma tubulação suspensa, pode estar em qualquer posição acima da linha central da tubulação ) e solde um bocal de tubo de 1,5' na parte inferior.

4. Uma válvula é instalada em cada uma das seções curtas mencionadas acima para desconectar o dreno da tubulação de bombeamento durante o reparo do dreno.

5. O tubo de conexão pode ser feito de mangueira reforçada com tecido ou tubo de aço.

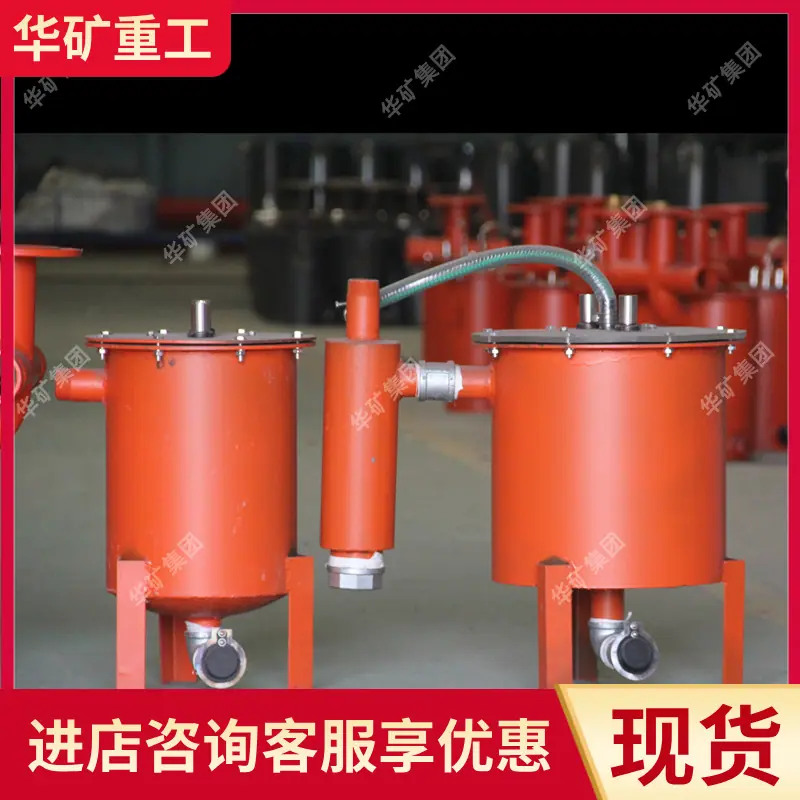

6. Se houver muita sujeira na tubulação de bombeamento e descarga, um sedimentador deverá ser instalado entre a tubulação e o dreno. O sedimentador deve ser preparado pelo usuário. O sedimentador possui uma entrada de água (1,5') e uma saída de água (3/4'). Está tudo bem, desde que possa assentar a sujeira na tubulação para que o dreno possa funcionar normalmente. Não há necessidade de instalação de sedimentador em locais onde há menos sujeira na tubulação.

7. A entrada de água do dreno deve ser inferior ao fundo da tubulação.

8. A linha central do dreno deve ser o mais vertical possível, com um desvio vertical de ±10° da horizontal.

Parâmetros do produto de drenagem de pressão negativa:

Modelo CWG-FY

Faixa de pressão negativa aplicável: 0~-0,09Mpa

Velocidade automática de descarga de água: 7L/min (descarga intermitente de água)

Dimensões (comprimento x largura x altura): 415*330*440 mm

Peso: Aprox. 31kg
