Ms22-300/60 Equipamento de Tensionamento de Cabo de Âncora Descrição de Parâmetros e Produção de Equipamento de Tensionamento de Cabo de Âncora

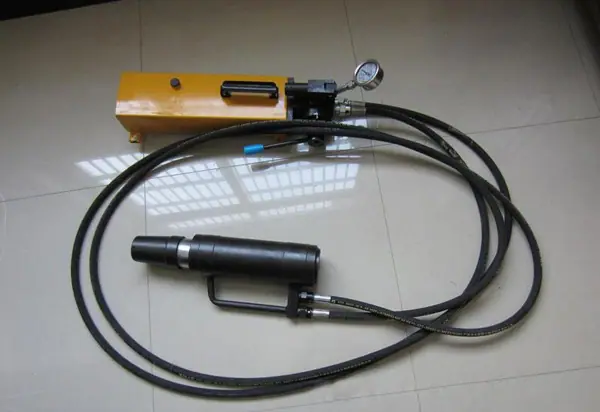

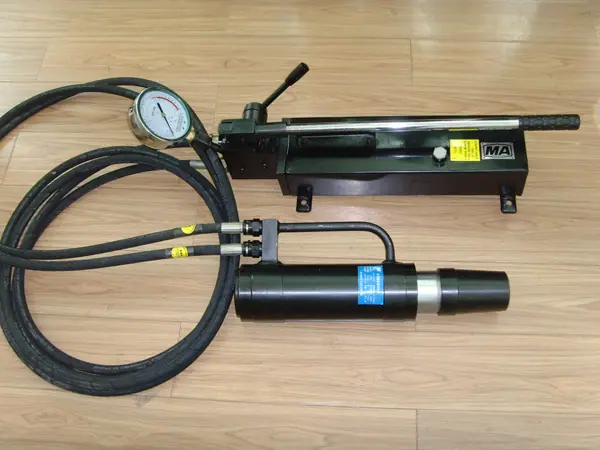

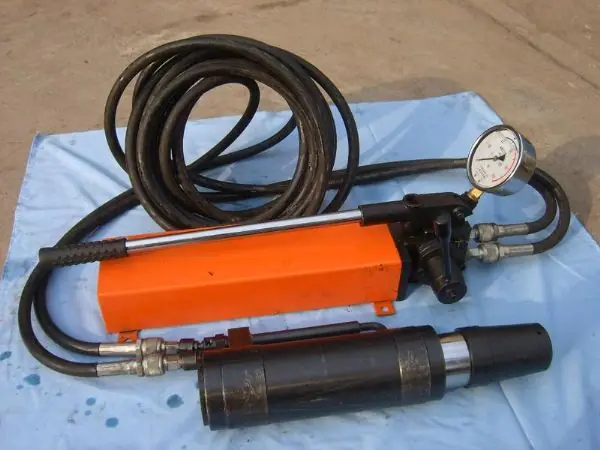

A máquina de tensionamento de cabo de ancoragem MS22-300/60 é um equipamento essencial para instalação de cabo de ancoragem em mina de carvão. Ela consiste em um macaco de tensionamento, uma bomba de óleo manual e uma mangueira de alta pressão, etc., e é usada para aplicar pré-tensão ao cabo de ancoragem em túneis de mina de carvão. Ao substituir a peça de trava de fio, ela é usada para instalar cabos de ancoragem de fio com um diâmetro de 15,24, 17,8, 18,9 ou 21,8 mm. A máquina também é adequada para túneis de tráfego e projetos de mineração, como metalurgia e indústria química que usam cabos de ancoragem.

M —— Categoria de produto: Equipamento de tensionamento de cabos de âncora de mineração

S —— Primeiro recurso: Modo de potência da bomba hidráulica: Manual

22 —— A segunda característica: Diâmetro nominal do cabo de ancoragem aplicável 15,24

300/60—— Força de tensão nominal (KN)/pressão nominal do macaco (Mpa)

1. O macaco tensor tem uma âncora de ferramenta embutida, que não só realiza a ancoragem automática e a retirada automática da âncora, mas também garante uma operação segura e melhora a eficiência do trabalho. Além disso, pode ser usado com uma variedade de dispositivos de elevação, e o comprimento do fio de aço exposto não excede 20 mm.

2. Equipado com fonte de alimentação de bomba de óleo manual SYB-2S, é seguro e adequado para operações subterrâneas em minas de carvão.

3. A estrutura geral é razoável, o desempenho é superior, a operação é simples e o uso é seguro.

A máquina inteira

Tensão nominal (kN): 300

Pressão nominal do macaco (MPa): 60

Diâmetro nominal do cabo de ancoragem adaptável (mm): 21,6

Desvio de precisão em escala real: ≤3%

Instrumento de medição de força de tensão

Tipo: tipo de ponteiro

Faixa de medição (kN): 0~320

Nível de precisão: 1,5

Diâmetro do cilindro do macaco de tensão (mm): 120

Curso (mm): 150

Abertura central (mm): 24

Peso da máquina (kg): 25

Central hidráulica

Pressão nominal do sistema (MPa): 63

Deslocamento do sistema (ml/tempo): baixa pressão: 14,5 alta pressão: 2,3

Volume efetivo do tanque de combustível: 4L

Peso da máquina (kg): 11,5

Tipo: Saída dupla, manual

Força da manivela: 500N

1. As reparações não devem ser realizadas em subsolos ou em ambientes poeirentos, devendo ser realizadas por profissionais;

2. A embalagem e o transporte devem ser feitos em caixas de ferro ou madeira. É proibido arrastá-lo no chão à vontade, especialmente o manômetro não deve ser danificado;

3. Ao armazenar o equipamento de tensionamento, ele deve primeiro ser mantido e reparado e depois entregue a uma pessoa designada para guarda.

4. O equipamento de tensionamento deve ser armazenado em um ambiente seco, ventilado e livre de poluição, livre de erosão por chuva e neve.
