Cmt7.4 Instrumento de Teste Não Destrutivo de Cabo de Ancoragem Mina de Carvão Subterrânea Haste de Ancoragem Intrinsecamente Segura Instrumento de Teste Não Destrutivo

O propósito principal

1. Detecção de comprimento de âncora (cabo) subterrânea de mina de carvão, comprimento de ancoragem;

2. Detecção da força de ancoragem final do ancoradouro (cabo) subterrâneo de mina de carvão;

3. Detecção da força de pré-tensão do cabo de ancoragem subterrânea de mina de carvão;

4. Detecção da carga de trabalho de parafusos de ancoragem (cabos) em minas de carvão subterrâneas.

princípio de trabalho

O Testador Não Destrutivo de Cabo de Ancoragem para Mineração com Segurança Intrínseca cMW11.1 usa métodos de detecção de comprimento e detecção de valor de força para detectar o comprimento do ancorador (cabo), a força de ancoragem, a força de pré-tensão e a carga de trabalho.

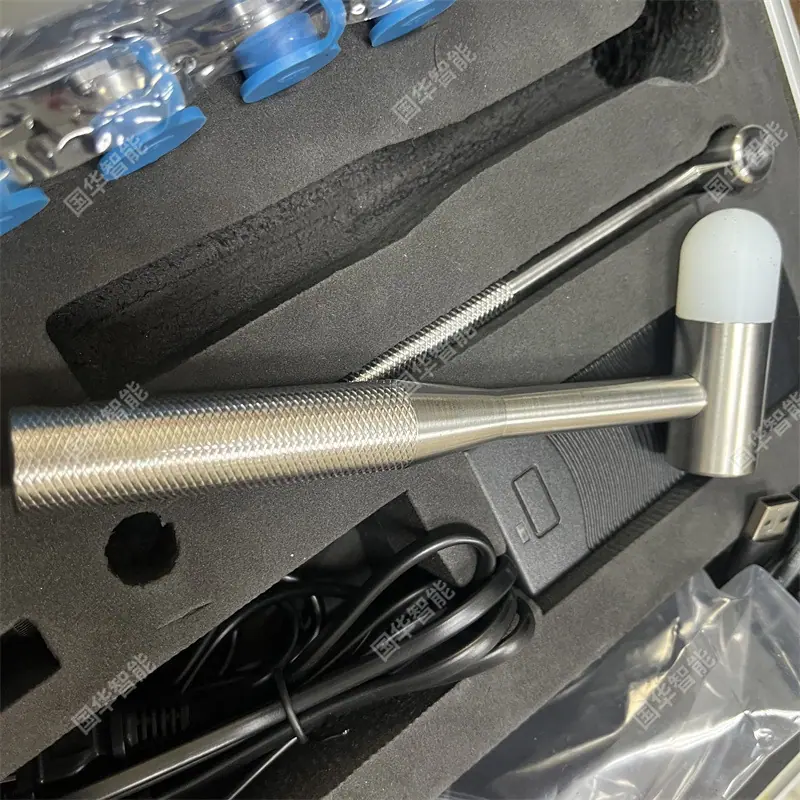

Detecção de comprimento: método de reflexão de onda elástica, uma onda elástica é gerada na extremidade da barra de ancoragem usando uma fonte supermagnética ou um pequeno martelo, e a onda se propaga ao longo do corpo da barra e é refletida em locais onde o meio muda. O sensor converte o sinal da onda elástica de vibração em um sinal elétrico e inicia o host para receber o sinal. O host determina o comprimento da barra de ancoragem e o comprimento de ancoragem através do intervalo de tempo entre o sinal de excitação e o sinal de reflexão e a velocidade de propagação da onda elástica na barra de ancoragem; Detecção de valor de força: método de deslocamento de vibração, a extremidade ou lateral da barra de ancoragem é golpeada com um martelo de nylon equipado com um sensor de deslocamento, o sensor de aceleração registra a frequência de vibração da barra de ancoragem, e a magnitude da força da barra de ancoragem é calculada através de análise de simulação numérica com base no modelo de relação entre a tensão da barra de ancoragem e a frequência de vibração.

Características técnicas

Tipo à prova de explosão: Tipo intrinsecamente seguro para mineração (marca MA), Marca à prova de explosão: "Exibl I Mb";

O instrumento possui função de aquisição paralela de dois canais, ampla faixa de aplicação e funções poderosas;

O instrumento adota uma unidade de conversão analógico-digital de 24 bits e 500 kHz, que possui capacidade de detecção de sinal fraco super forte e precisão de detecção;

O host é alimentado por DC11.1V, com baixo consumo de energia; bateria de polímero de lítio de alta energia embutida, tempo de trabalho contínuo superior a 20 horas;

O sistema de software no host é um sistema operacional embarcado com uma interface chinesa, que é bonita, simples e eficiente;

O host usa uma interface de dados USB 2.0, tornando a transferência de dados simples e conveniente; o host possui uma memória interna de 32 GB, usando o formato de armazenamento de dados FAT32, e pode copiar e colar diretamente os arquivos de dados medidos através da interface USB 2.0 no sistema operacional Windows geral.

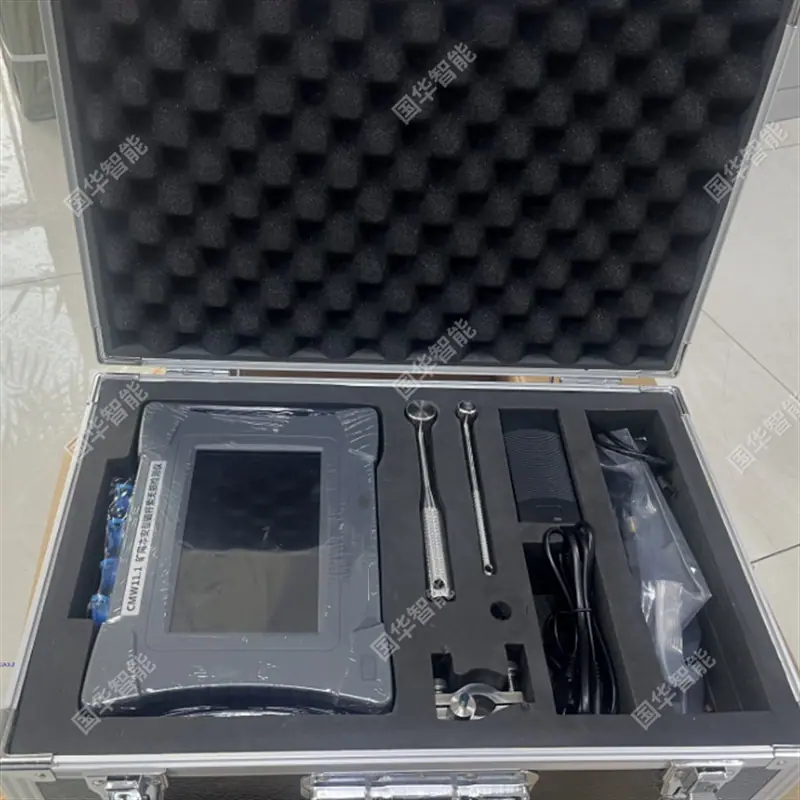

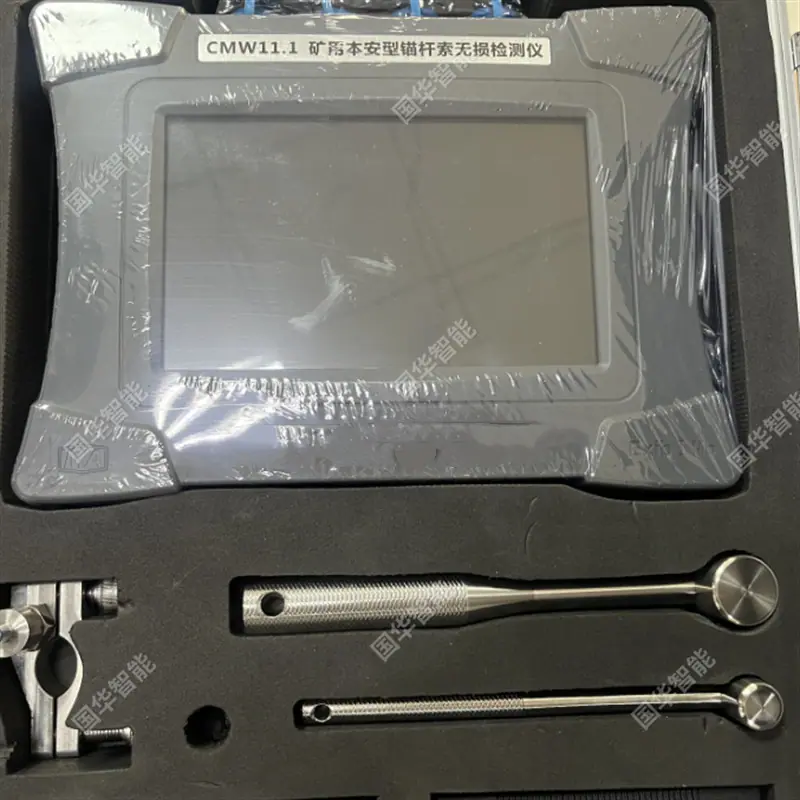

CMW11.1

Marca à prova de explosão Exib I Mb

Não linearidade de amplitude ≤1%

Modo de exibição LCD de cores verdadeiras de 7 polegadas, luz de fundo ajustável 800×600

Faixa de comprimento da âncora ≥20m

Processador de alto desempenho e baixo consumo de energia, processador embarcado de núcleo duplo

Faixa de comprimento do cabo de ancoragem ≥100m

Cartão de memória TF de 32 GB

Método de controle: botão fotoelétrico

Sistema Operacional Linux

Modo de alimentação: Bateria de polímero de lítio DC11,1V, tempo de funcionamento contínuo superior a 20 horas

Taxa de amostragem 2us/5us/10us selecionável interface de dados interface USB2.0

Resolução de tempo 2us

Grau de proteção IP54

Erro de detecção ≤ 1%

Temperatura de trabalho -10℃ -60℃

Dimensões externas 255mm×192mm×74mm

Umidade de trabalho ≤90% UR

Peso≤1,8KG
