Fabricante de Âncora para Junta de Tubo de Mina 40/43 Âncora para Junta de Tubo
110 dias
Mín. R$ 42.960 (500 un.)
Fornecedor 4.0
Quantidade
Produto selecionado
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Marca
Coal
Modelo
#40/#43
Alias
Pipe joint Bolt
Uso
Mining
Potência do motor
None
Marca
Coal
Modelo
#40/#43
Alias
Pipe joint Bolt
Uso
Mining
Potência do motor
None
Marca
Coal
Modelo
#40/#43
Alias
Pipe joint Bolt
Uso
Mining
Potência do motor
None
Detalhes do produto
O texto nas imagens pode ser traduzido

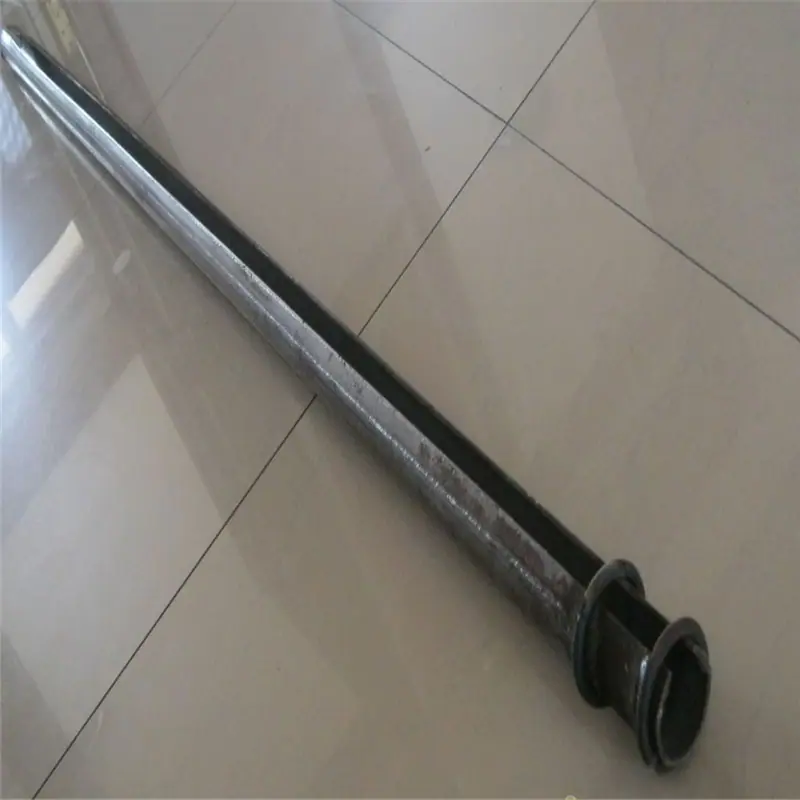

Âncora de junta de tubo
Visão geral da âncora de costura de tubo
A âncora de fenda de tubo é um novo tipo de âncora que é ancorada em todo o comprimento e reforça ativamente a rocha circundante. Sua parte tridimensional é um tubo de aço de alta resistência com fendas longitudinais. Quando instalado em um furo ligeiramente menor que o diâmetro do tubo, pode ser imediatamente A pressão radial é aplicada à parede do furo em todo o comprimento e a força de atrito que impede que a rocha circundante deslize para baixo, juntamente com a força de suporte do palete de âncora, coloca a rocha circundante em um estado de tensão tripla e atinge a grandeza da formação rochosa. No caso de vibração de detonação e movimento de ancoragem da rocha circundante, a força de ancoragem aumentará significativamente no período posterior. Quando a rocha circundante sofre deslocamento significativo, a âncora não perde sua resistência de suporte. Ela tem características melhores do que a âncora de concha expansível.Especificações da âncora para costura de tubo
1. Diâmetro externo (mm): Φ30, Φ33, Φ40, Φ43 (±0,5);2. Comprimento (mm): 1200, 1500, 1800, 2000, 2500
3. Material: Q235, 16Mn, 20Mnsi.
Princípio de funcionamento da âncora para costura de tubo
Quando a âncora para costura de tubo é instalada em um furo menor que o diâmetro do tubo, três forças serão aplicadas à rocha circundante: uma é a pressão radial na parede do furo dentro de todo o comprimento da âncora para costura de tubo, uma é a pressão radial na parede do furo dentro de todo o comprimento da âncora para costura de tubo, uma é a força de atrito para evitar que a rocha circundante deslize para baixo, e a outra é a força de suporte da bandeja de ancoragem da costura do tubo. Estas três forças tornam a rocha circundante mais estável.Características técnicas da âncora para costura de tubo
1. A matéria-prima é tira de aço de liga de alta resistência;2. Fácil de instalar;
3. Não é necessário nenhum agente de ancoragem;
4. O atrito entre a haste da âncora e o maciço rochoso é grande;
5. Possui alta resistência ao cisalhamento e à tração;
6. Equipado com palete de alta resistência, o palete é tensionado uniformemente;
7. A altura do túnel é maior que o comprimento da âncora.
Requisitos técnicos para âncoras de costura de tubos
1. A superfície da haste de ancoragem do tubo de costura deve ser plana, sem arranhões graves ou ferrugem. A solda deve estar livre de trincas, poros, inclusões de escória e não é permitida a queima da parede do tubo. A bandeja deve poder mover-se livremente no corpo da haste. A interface do anel de retenção e a abertura da costura do tubo devem ser deslocadas em 170o-190o.2. Força de tração da solda do anel de retenção ≥80kN, resistência à tração do corpo da haste ≥110kN, força de ancoragem inicial ≥25kN/m, capacidade de carga da bandeja ≥65kN.
Desempenho técnico da âncora para costura de tubo
1. Força de ancoragem inicial: 3~7 toneladas;2. Carga de retirada do anel de tubo: 8 ~ 10 toneladas;
3. Resistência à tração do tubo de âncora: 12 ~ 13 toneladas;
4. A resistência à corrosão é 20 ~ 30% maior que a do aço A3, o que é propício ao uso a longo prazo.
Como usar a âncora para costura de tubo
1. Determine a posição do furo de ancoragem de acordo com os requisitos do projeto e faça os furos com uma ferramenta de perfuração.2. Use ar comprimido para soprar o pó de rocha do buraco.
3. Instale a placa de ancoragem no corpo da haste e insira a haste de ancoragem no furo com uma furadeira de impacto.
