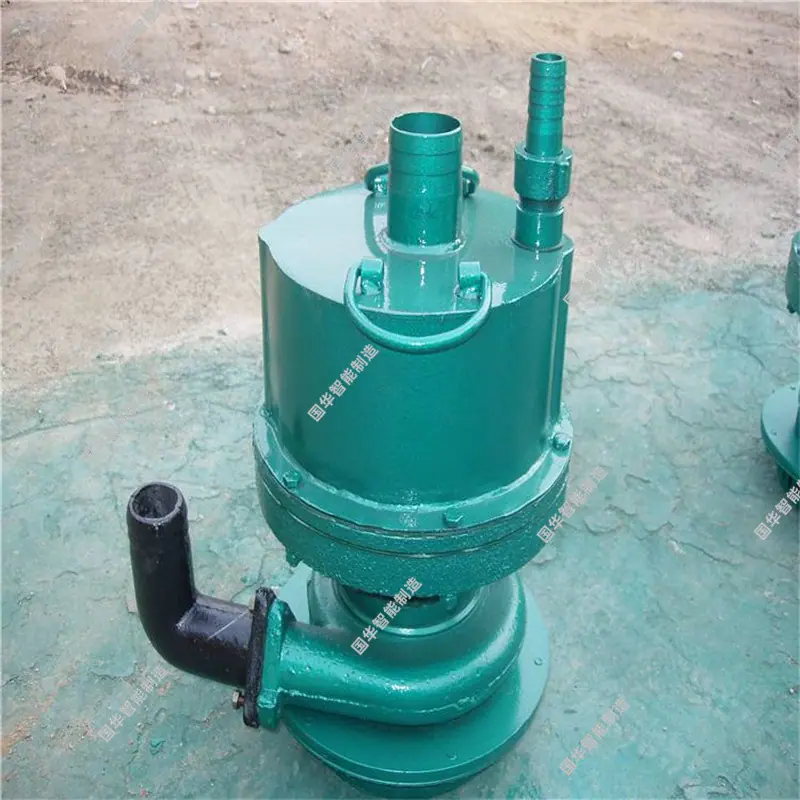

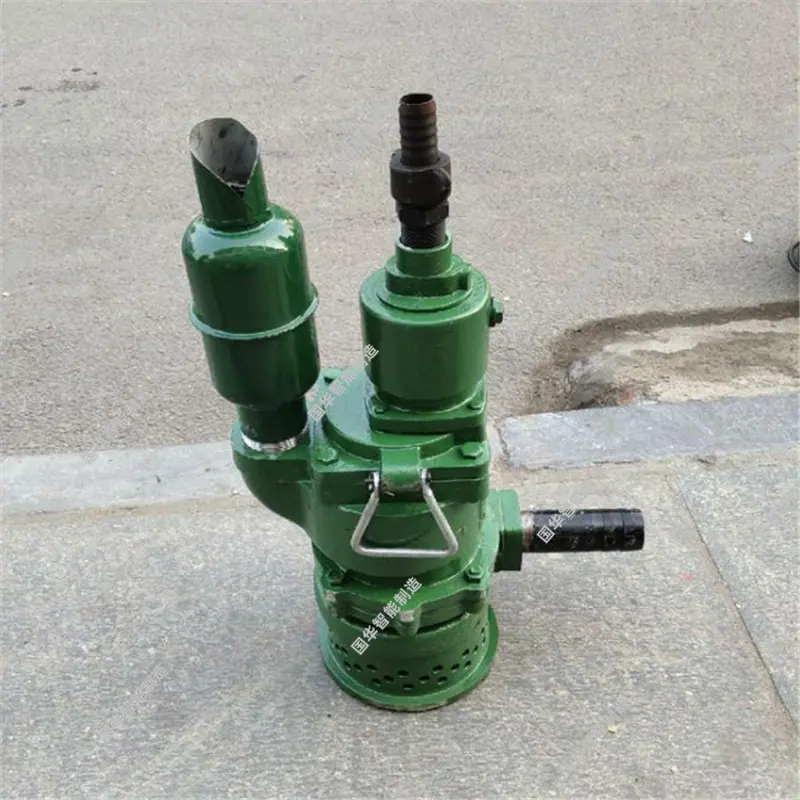

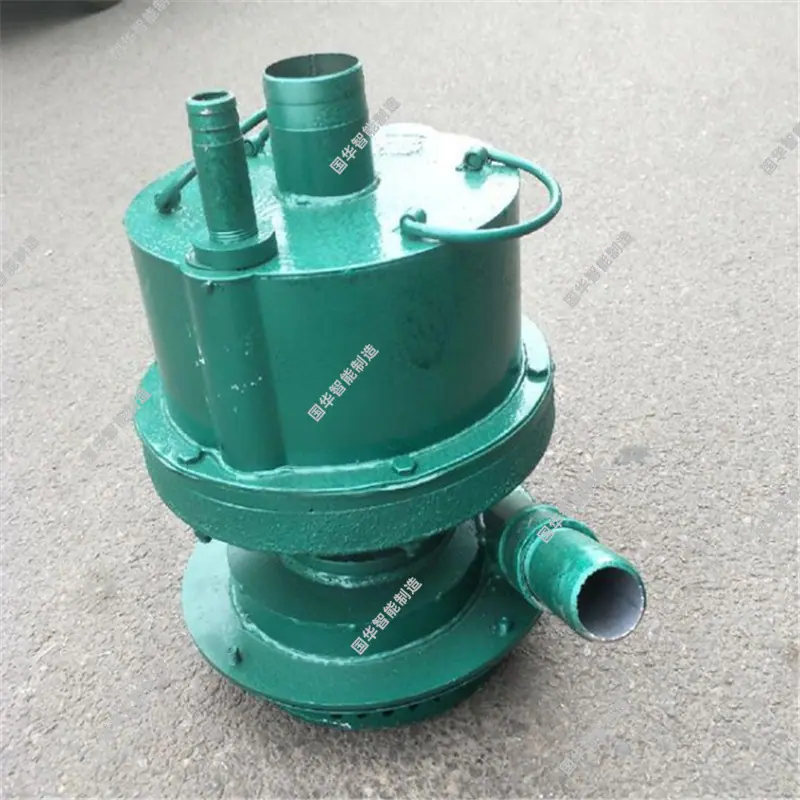

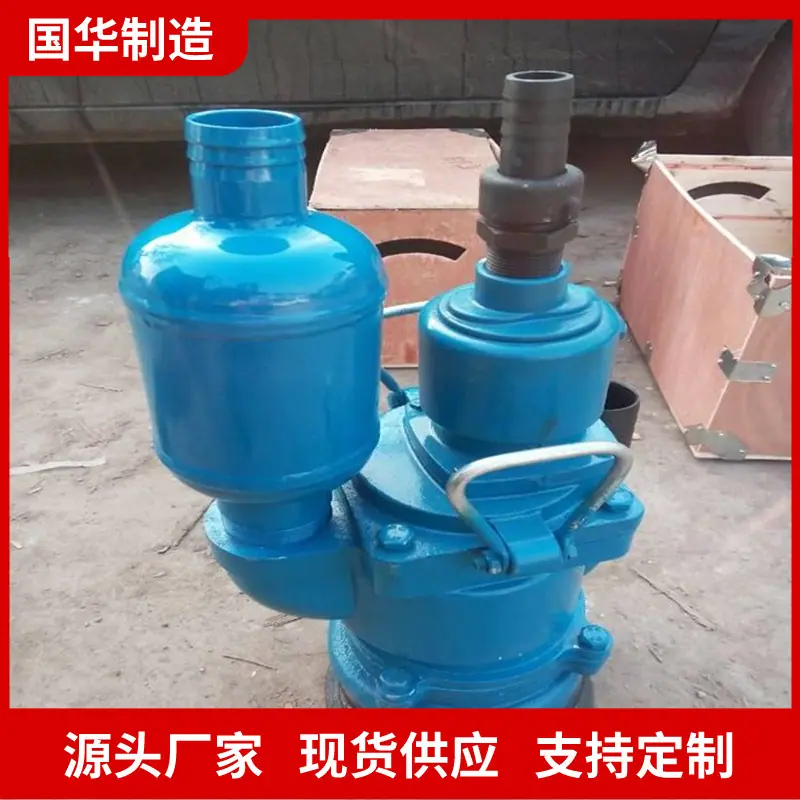

Em estoque bomba submersível movida a vento de cabeça reta bomba submersível conveniente e segura bomba submersível movida a vento de mina QYW25-70

Estrutura da bomba submersível pneumática e princípio de funcionamento:

1. Peça do motor pneumático:

Consiste em um rotor, pás, cilindro, carcaça, tampas superior e inferior do cilindro, vedações de rolamento e tampas superiores. Existem quatro ranhuras radiais distribuídas uniformemente no rotor, com pás nas ranhuras e um orifício de sopro em cada uma das tampas superior e inferior do cilindro. Quando a bomba de ar é ligada, a alta pressão sopra as pás nas ranhuras abertas a partir do orifício de sopro e, ao mesmo tempo, uma grande quantidade de alta pressão entra no cilindro a partir do duto de ar principal, empurrando as pás e acionando o rotor para girar e trabalhar. Uma cavidade selada é deixada sob a caixa e um anel de vedação está dentro da cavidade para separar o ar e a água. Anel de vedação A vedação de mola é adotada e a pressão do ar e da água é usada para expandir o anel de vedação para aumentar o efeito de vedação.

2. Peça da bomba de água:

Consiste no corpo da bomba, impulsor, base da bomba, etc. O impulsor é instalado no eixo do rotor, aperte a porca do impulsor, instale o corpo da bomba e a base da bomba e coloque-o na água. O rotor aciona o impulsor para girar. Sob a ação da força centrífuga, o fluxo de água é pressionado no vórtice do corpo da bomba e descarregado ao longo do tubo de saída.

3. Parte da névoa de óleo:

Consiste em um invólucro do lubrificador, uma haste do lubrificador, um núcleo da válvula reguladora de óleo, etc. O lubrificador é instalado na tampa superior e o invólucro é preenchido com óleo lubrificante.

4. Parte da junta do tubo:

É composto por duas partes: a junta combinada de entrada de ar e o cotovelo de saída de água. A junta combinada de entrada de ar é instalada na entrada de ar.

5. Parte do silenciador:

O silenciador é feito de chapas de aço estampadas e soldadas e é instalado na saída de escape.
