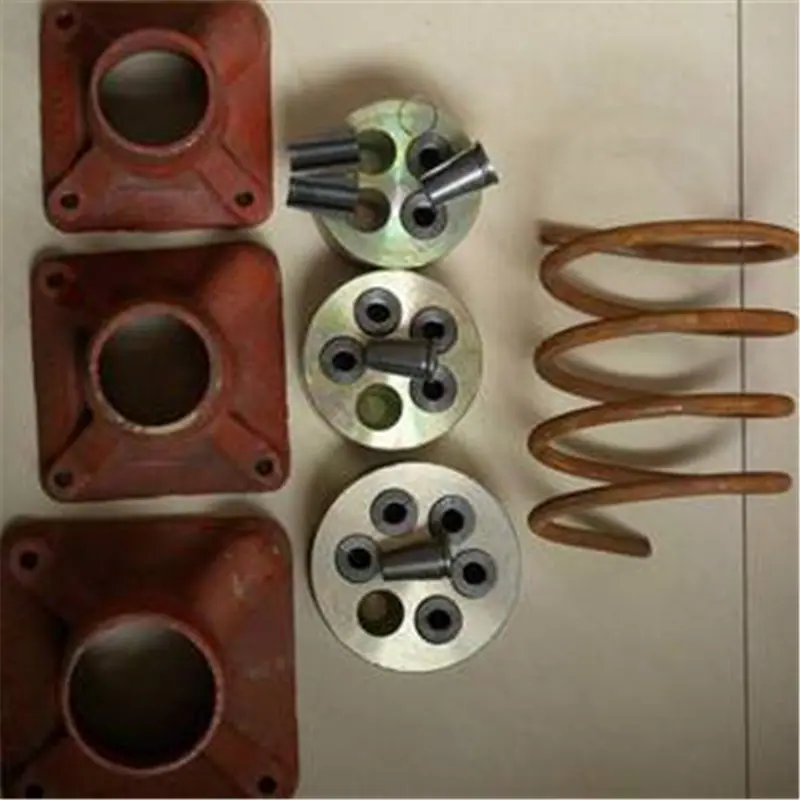

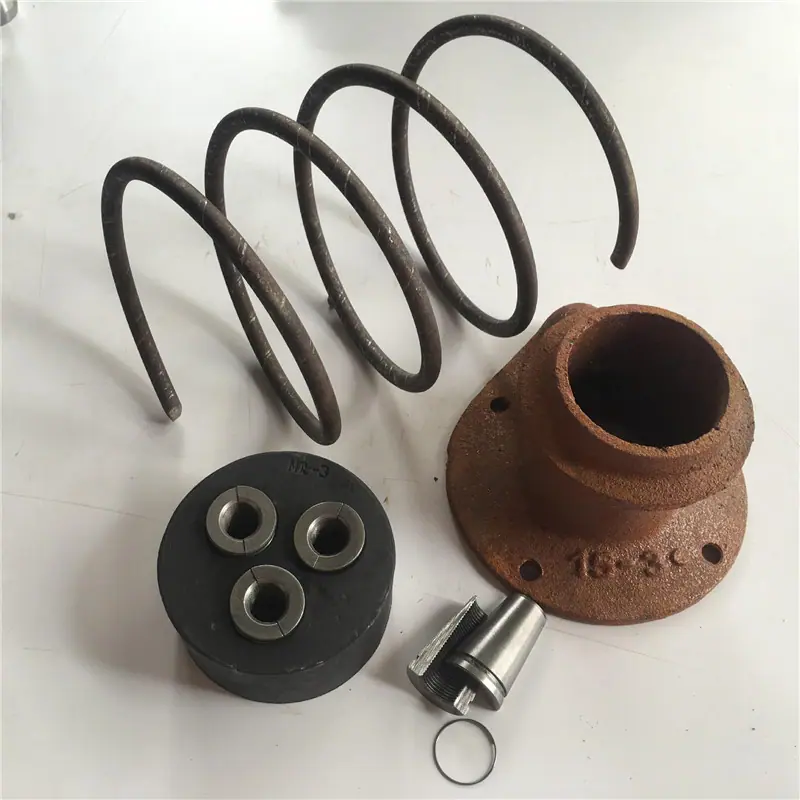

Bm15-3 Âncora Plana, Âncora de Puxar com Clipe, Conjunto de Quatro Peças de Cabos de Mineração

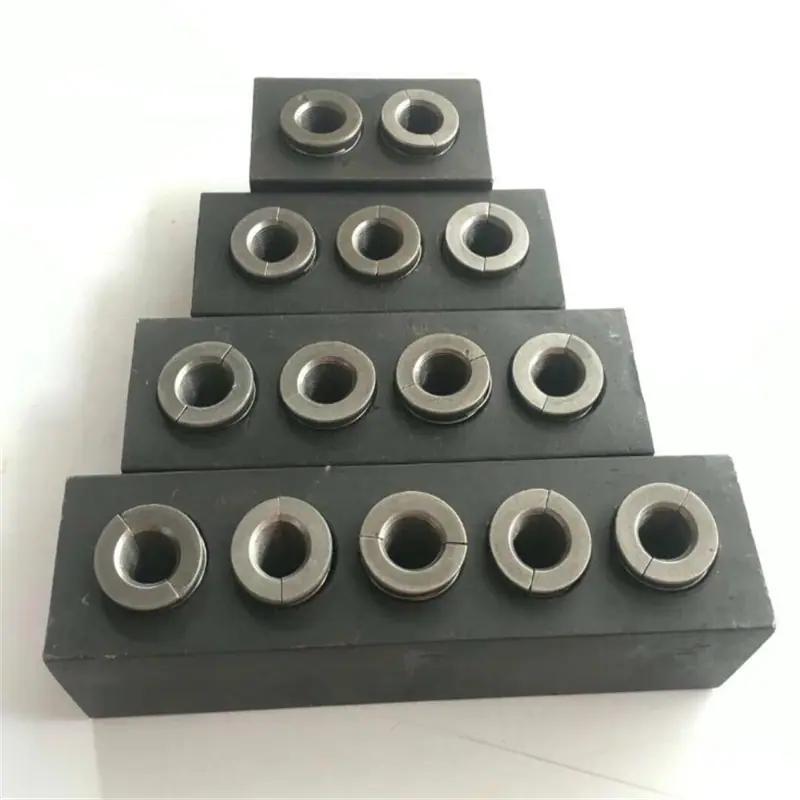

A âncora plana retangular é um tipo de âncora protendida usada quando o espaço vertical no sistema de estrutura protendida é pequeno (como tensionamento de tabuleiro de ponte e tensionamento de momento negativo). As especificações e modelos da âncora plana retangular são: BM15-N ou BM13-N (B, a primeira letra do pinyin chinês para âncora plana, representa o significado de âncora plana); a âncora plana é usada principalmente para protensão transversal de tabuleiros de ponte, lajes ocas e vigas caixão de baixa altura, tornando a distribuição de tensões mais uniforme e razoável, e reduzindo ainda mais a espessura da estrutura.

Tecnologia e características de construção de âncora plana protendida BM15-3:

Pós-tensionamento refere-se a um método de construção no qual o concreto de cimento é despejado primeiro e, então, o aço protendido é tensionado para formar componentes de concreto protendido após o concreto atingir mais de 75% da resistência projetada.

Primeiro, o componente é fabricado, e furos correspondentes são reservados no corpo do componente de acordo com a posição dos tendões protendidos. Após a resistência do concreto do componente atingir a resistência especificada (geralmente não menos que 75% do valor padrão de resistência planejado), os tendões protendidos são inseridos nos furos reservados para tensionamento, e os tendões protendidos tensionados são ancorados nas extremidades do componente com âncoras. A força de protensão dos tendões protendidos é transmitida ao concreto pelas âncoras nas extremidades do componente, causando pré-compressão; finalmente, a pasta de cimento é despejada nos furos para formar um todo com os tendões protendidos e componentes de concreto.
