Máquina Automática de Amostragem de Material, Máquina de Amostragem de Correia para Mineração, Máquina de Amostragem na Cabeça da Correia Raspadora
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
|
número de série |
nome |
Especificação |
quantidade |
Observação |
|
1 |
Amostrador central |
PDQY-1000 |
1 |
Adequado para largura da correia1,0arroz |
|
2 |
Cabeça de amostragem |
De acordo com as partículas grandes do material2,5Produção dupla |
1 |
O volume de amostragem de aço inoxidável é ajustável |
|
3 |
Suporte de amostra |
|
6 |
|
|
4 |
motor |
poder3KW |
1 |
parada de freio |
|
5 |
Redutor |
Relação de velocidade1：43 |
1 |
modelo:BWD2-43-3 |
|
6 |
Caixa de controle inteligente |
|
1 |
O tempo pode ser definido arbitrariamente |
|
7 |
Sonda de indução |
|
1 |
NJK-5002C |
|
8 |
magnético |
Φ14 |
1 |
|
|
9 |
Balde de amostra |
40Elevador |
4 |
Aço inoxidável |
|
10 |
Rampa |
1arroz /individual |
2individual |
|
|
11 |
Ponto de amostragem |
No lado esquerdo da direção de avanço da correia transportadora |
|
|
|
10 |
Volume de amostragem |
1-10Quilograma(Ajustável) |
1Segunda categoria |
O volume de amostragem é ajustável e também pode ser personalizado de acordo com as necessidades do cliente |
|
11 |
peso |
400Quilograma |
|
|
|
12 |
Viga longitudinal do transportador de correia |
A distância entre o canal de aço do quadro intermediário superior e o solo3500mm。 |
|
|
|
13 |
Requisitos de desaceleração do motor |
Disposto perpendicularmente ao cinto |
|
|
|
14 |
Ponto de recebimento |
Distância do suporte do cinto2500 mm |
|
|

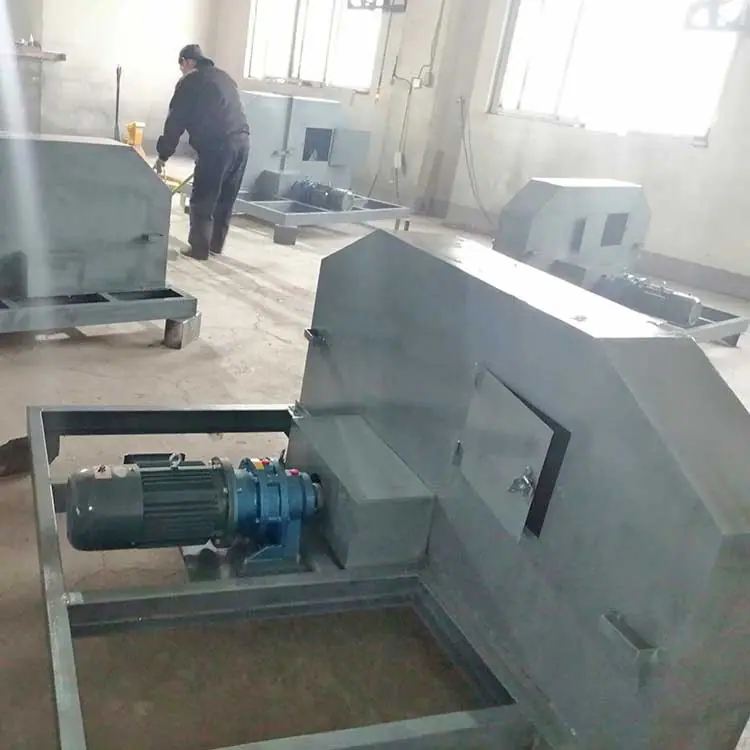

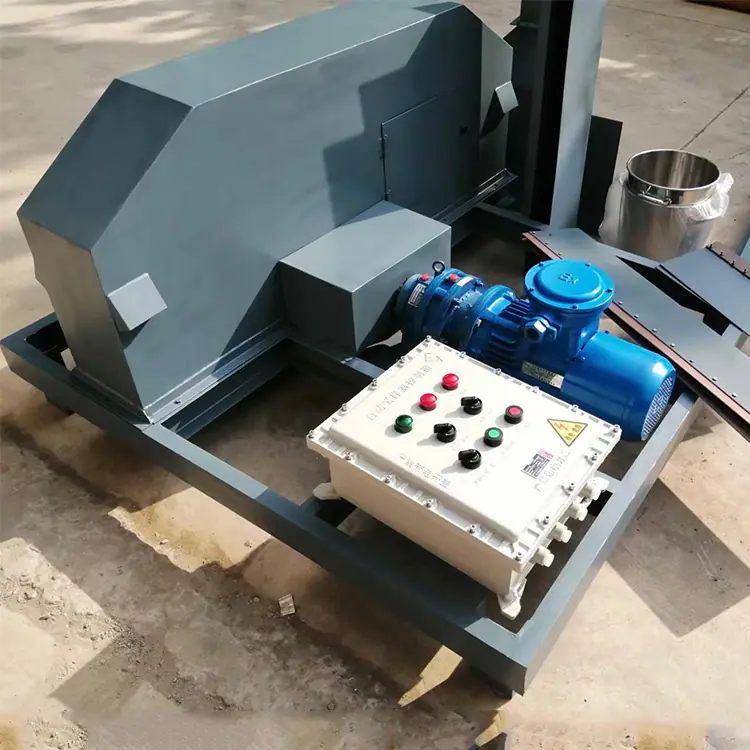

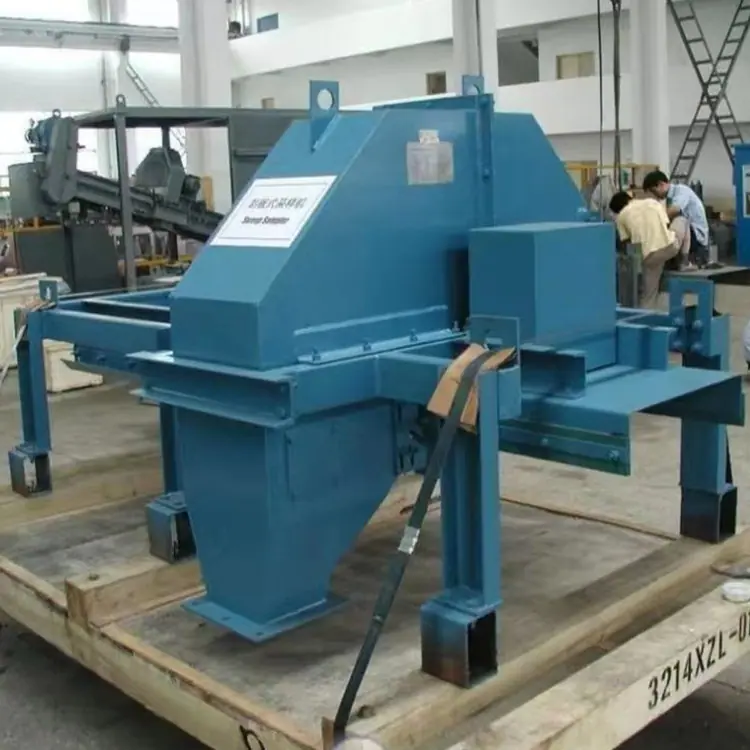

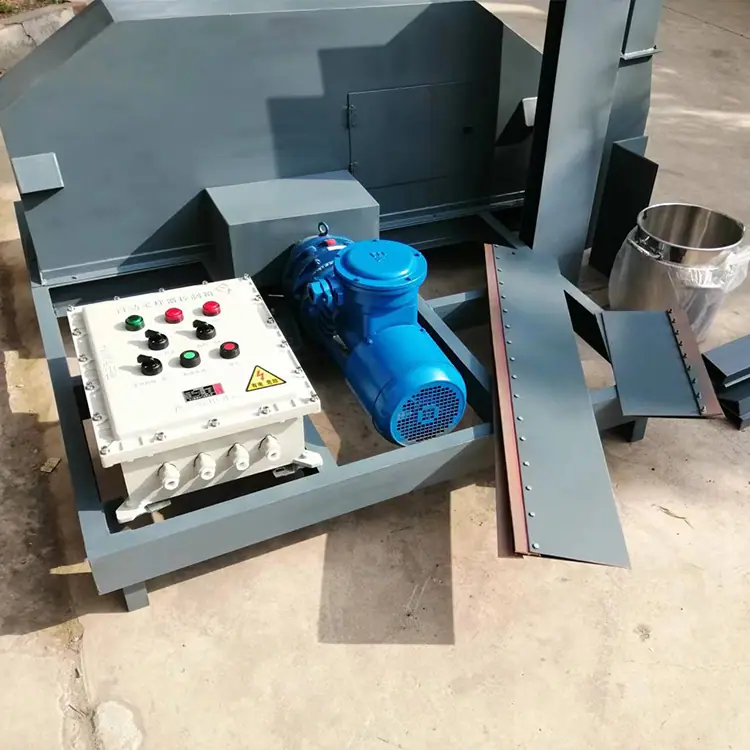

O amostrador intermediário da correia (amostrador raspador) é projetado para coletar amostras de materiais a granel da correia transportadora. É composto por um cabeçote de amostragem, um dispositivo de acionamento, um dispositivo de detecção de posição e uma estrutura de aço com proteção contra poeira. A cabeça de amostragem é feita de aço inoxidável. É equipado com bloco de equilíbrio e instalado sobre estrutura de aço.
Método/etapas
Ele é acionado por um motor de acionamento através de um redutor, acionando um cortador em forma de setor para girar uma vez. Uma amostra de seção transversal completa com a mesma abertura do cortador é raspada da correia móvel e a amostra é enviada através da calha para o próximo sistema de preparação de amostra para trituração e redução.
2
Recursos do amostrador intermediário da correia:
1. O cabeçote de amostragem é feito de aço inoxidável 304, que possui resistência superior à corrosão e ao desgaste;
2, O cabeçote de amostragem tem a forma de um tipo raspador para garantir que o fluxo de material seja interceptado na seção transversal;
3, Uma placa raspadora resistente ao desgaste é fornecida na extremidade inferior do cabeçote de amostragem, que faz contato suave com a correia transportadora de carvão sem danificá-la.
42. Adote dispositivos duplos de proteção mecânica e elétrica para garantir que a máquina de amostragem não afete a operação normal das operações de transporte de carvão.
5, um dispositivo de detecção de material recebido é instalado para garantir que não ocorra mineração vazia.
6, O tempo de amostragem pode ser definido arbitrariamente de acordo com os requisitos.
3
Fluxo de trabalho do amostrador intermediário de correia
1, o motor da máquina de amostragem inicia de acordo com o tempo definido;
2, a cabeça de amostragem gira através do fluxo de material e intercepta o material lateralmente até que o interruptor de proximidade seja acionado; ao mesmo tempo, o material cai na rampa;
3, Após o acionamento do interruptor de proximidade, o motor é desligado e os freios são aplicados. O cabeçote de amostragem é parado e mantido na posição oposta ao fluxo de material (posição zero);
O cronômetro faz a contagem regressiva para o próximo ciclo.
