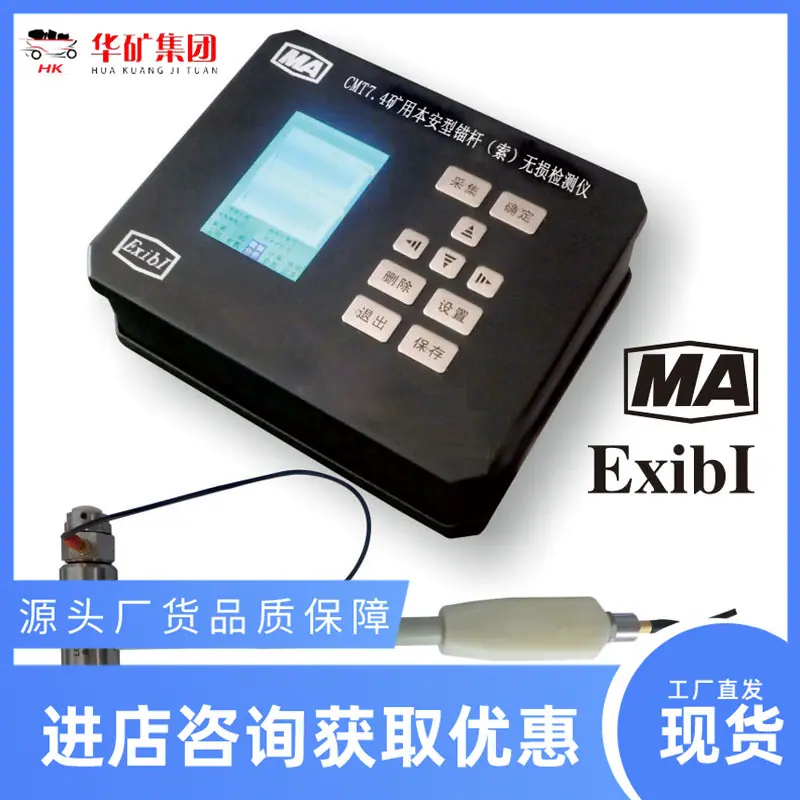

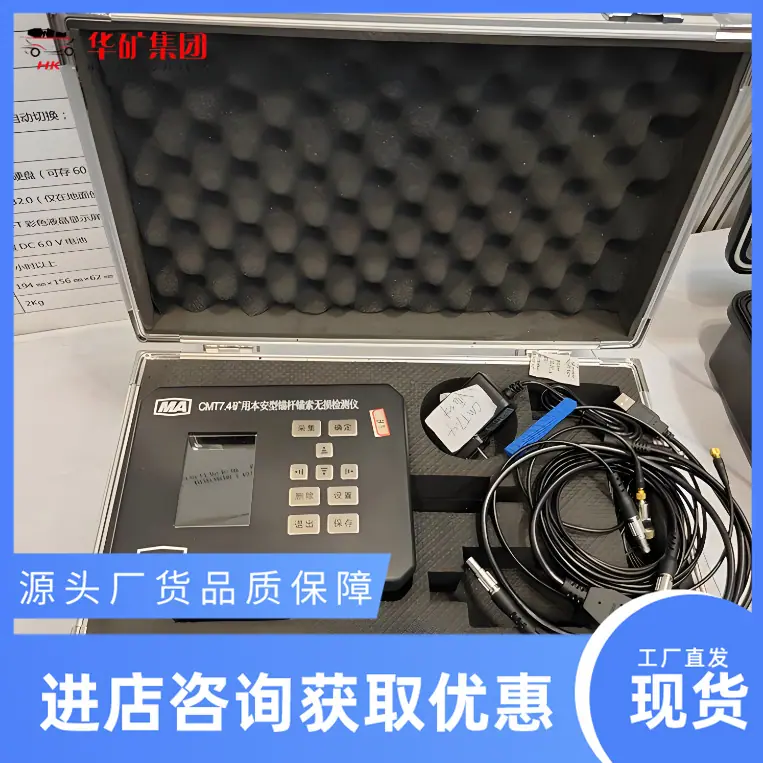

Haste de Âncora e Comprimento do Cabo Detector de Força de Puxão de Âncora Haste de Âncora Cmt7.4 (Cabo) Instrumento de Ensaio Não Destrutivo

Áreas de aplicação não destrutivas do verificador do cabo da ancoragem intrinsecamente segura da mineração CMT7.4:

1. Detectar o comprimento e a força de ancoragem final (tração) dos parafusos de ancoragem e cabos em minas

2. Avaliar se os chumbadores e cabos da mina atingiram o comprimento projetado, a força máxima de ancoragem (tração) e outros indicadores de qualidade de construção;

3. Teste a carga de trabalho axial recebida pela âncora (cabo) em operação e avalie a estabilidade da âncora (cabo) que suporta o sistema rochoso circundante.

CMT7.4 Mineração Intrinsecamente Seguro Cabo de Âncora Testador Não Destrutivo Princípio do Produto:

Com base no escopo da teoria das ondas elásticas, ou seja, no sistema composto por hastes de ancoragem, argamassa e rocha circundante, a onda de tensão acústica é emitida do topo da haste de ancoragem e se propaga através do corpo da haste até as áreas vizinhas, e é refletido e transmitido na interface entre a haste de ancoragem e a argamassa, e entre a argamassa e a rocha circundante. No sistema de ancoragem, quando a haste de ancoragem, a argamassa e a rocha circundante são densamente vazadas, a maior parte da energia é transmitida para a rocha circundante devido à pequena diferença na impedância das ondas. Apenas uma pequena parte da energia é refletida de volta; quando a argamassa não é vazada densamente, aparecem cavidades na argamassa, e diferentes graus de interfaces de impedância de onda aparecerão nas cavidades, o que se manifesta como a superposição de sinais de emissão de diferentes intensidades ao sinal original. De acordo com a posição do ponto de mutação e a força do sinal refletido, a qualidade de ancoragem da haste de ancoragem pode ser determinada e analisada. A detecção do comprimento da haste de ancoragem consiste em usar o tempo de emissão da onda de tensão acústica e inserir os parâmetros normais de velocidade da onda do mesmo tipo de haste de ancoragem para calcular o comprimento da haste.

Principais características do instrumento de teste não destrutivo de parafuso de ancoragem intrinsecamente seguro para mineração CMT7.4

1. Ensaios não destrutivos, sem danificar o efeito de ancoragem e a carga de trabalho da haste e do cabo de ancoragem;

2. O instrumento de teste não destrutivo de cabo de ancoragem de mineração CMT7.4 intrinsecamente seguro pode detectar o comprimento de qualquer cabo de ancoragem e nenhum tratamento adicional é necessário para o cabo de ancoragem;

3. O instrumento de teste não destrutivo de parafuso de ancoragem e cabo de mineração CMT7.4 intrinsecamente seguro pode testar a força final de ancoragem (tração) de qualquer parafuso de ancoragem e cabo, e nenhum tratamento adicional é necessário para o parafuso de ancoragem (cabo);

4. Teste conveniente, exibindo diretamente o comprimento, a força de ancoragem final e a força de tração final das hastes e cabos de ancoragem;

5. O instrumento de teste não destrutivo de cabo de ancoragem intrinsecamente seguro para mineração CMT7.4 tem uma velocidade de teste rápida e pode concluir o teste de um cabo em poucos minutos;

6. Alta precisão do teste, a precisão do teste de comprimento pode chegar a mais de 95% e a precisão do teste de força pode chegar a mais de 92%;

7. O instrumento de teste não destrutivo de parafuso de ancoragem de mineração intrinsecamente seguro CMT7.4 é fácil e rápido de operar, tem boa repetibilidade e tem poucos fatores de influência humana;
