Dezesseis Anos de Profunda Expertise em Trocadores de Calor de Placas, Painéis de Trocador de Calor de Placas para Água Quente e a Fábrica de Origem Shanghai Jiangxing









17 Anos de Dedicação à Fabricação de Trocadores de Calor · 16 Patentes Nacionais · Dupla Certificação ISO9001 + CE · Exportado para mais de 80 Países no Mundo · Mais de 1000 Projetos Internacionais



Parceiro Preferencial para Soluções de Troca de Calor em Condições de Trabalho Severas



---

6 Principais Vantagens Essenciais · Tornando Cada Troca de Calor Confiável e Eficiente󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮

Vantagem	Instruções específicas
17 anos de experiência em fabricação	Estabelecida em 2010, cultivando profundamente a indústria de trocadores de calor por dezessete anos, entregou cumulativamente mais de 1000 projetos internacionais
Fabricação independente de toda a cadeia industrial	Estampa independentemente chapas metálicas usando uma prensa hidráulica de 10.000 toneladas, opera sua própria linha de produção de vulcanização de pastilhas de borracha, com controle total do processo desde as peças até a máquina completa
16 Patentes Nacionais	Cobrir os quatro principais campos técnicos de vedação, instalação e manutenção, aprimoramento da transferência de calor e projeto para longevidade
Certificação dupla internacional	Sistema de Gestão da Qualidade ISO 9001:2015 + Certificação de Equipamentos sob Pressão CE da UE (PED 2014/68/UE)
Mais de 80 Anos de Experiência Nacional em Exportação	Exportados desde 2013, os produtos são vendidos para mais de 80 países, incluindo Alemanha, Estados Unidos, Japão, Arábia Saudita, etc. Verificável
Capacidade de personalização não padrão	De cálculos hidráulicos e térmicos à modelagem 3D e entrega do pacote completo, personalização completa em um só lugar por condição de operação.

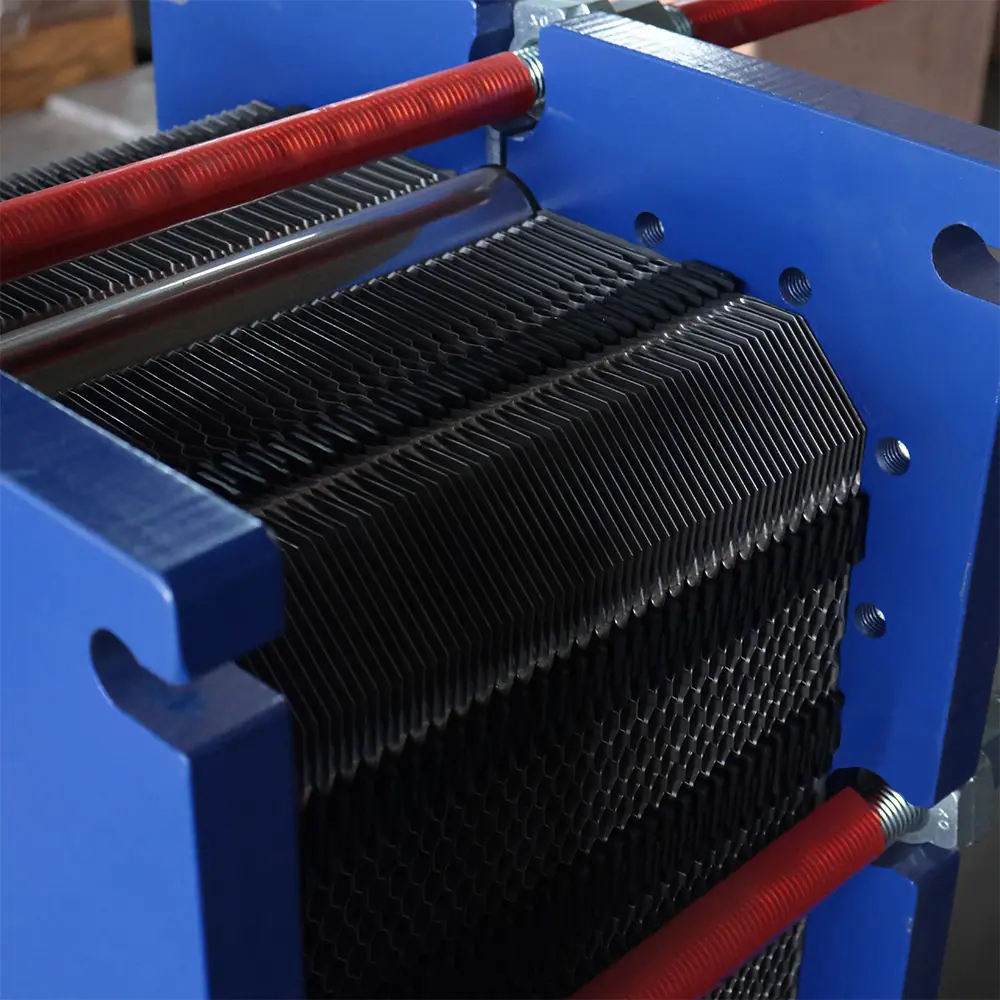

• Troca de calor eficiente：Design de placa ondulada, melhorando muito a eficiência da transferência de calor, com uma área de troca de calor muito superior à do tipo casco e tubo para o mesmo volume
• Estrutura compacta：Ocupa apenas de 1/5 a 1/10 do espaço de um tipo casco e tubo, economizando espaço de instalação
• Removível para limpeza：A degradação da eficiência causada por: Afrouxar os parafusos para desmontagem e limpeza, manutenção simples, previne a incrustação
• Expansão flexível：O número de placas pode ser aumentado ou diminuído conforme necessário, e a taxa de transferência de calor pode ser ajustada de forma flexível de acordo com as condições de operação.
• Opções de materiais：Aço inoxidável 316L/304, liga de titânio, etc., adequado para vários meios, como água, vapor, óleo de transferência de calor, etc.





•

Parâmetros	Valor do parâmetro
temperatura adequada	≤180°C (Normal) / ≤350°C (Condições Operacionais Especiais)
pressão de projeto	≤2,5 MPa (Normal) / ≤4,0 MPa (Tipo de Alta Pressão)
Área de troca de calor	0,5 m² ~ 500 m² (Personalizável)
Material da placa	SS304 / SS316L / Titânio / Hastelloy
Material da junta	EPDM / NBR / HNBR / FKM
Tamanho da conexão	DN25 ~ DN300 (Personalizável)
Tipo de furo quadrado	Fluxo unilateral / Fluxo diagonal
Forma do quadro	Revestimento em Spray de Aço Carbono / Aço Inoxidável

• HVAC de Hotel：Sistema de ar condicionado central, aquecimento de água quente doméstica, circulação de aquecimento
• Troca de refrigerante󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮 quente：Geração de água quente a vapor, estação de troca de calor da caldeira, primeira estação de aquecimento central
• Processo Industrial：Resfriamento/aquecimento químico, processos farmacêuticos, esterilização de alimentos

---



Placas de troca de calor autotampadas, alta precisão, boa consistência de ondulação, garantindo desempenho de transferência de calor estável e confiável para cada placa.

Pastilhas de gaxeta autossuficientes em diversos materiais como EPDM, NBR, HNBR, FKM, etc. Adequadas para diferentes condições de trabalho como água, vapor, óleo, meios corrosivos, etc. Não dependente de aquisição externa.

Todo o processo é concluído em nossa própria fábrica, garantindo prazos de entrega estáveis, custos controláveis e qualidade garantida.

Placas auto-estampadas e pastilhas de borracha podem substituir peças originais de marcas conhecidas, oferecendo maior custo-benefício e entrega mais rápida.



---

Campo técnico	Patente Representativa	Problemas resolvidos
Conexão e Vedação	Vedação de superfície cônica autoalinhante, conexão rápida, estrutura de interface de tubo ajustável	Vedação Confiável e Montagem/Desmontagem Rápida em Condições de Alta Pressão
Instalação e manutenção	Pés ajustáveis, suporte de rodízio soldado, tampa final modular, inserto de defletor removível	Instalação conveniente no local e eficiência de manutenção aprimorada
Melhora da transferência de calor	Defletores ranhurados, coletores serrilhados, design especial de placa de canal de fluxo	Melhorar a eficiência da transferência de calor, otimizar a distribuição do campo de fluxo
Design de Longevidade	Dispositivo de isolamento térmico, estrutura de remoção de cinzas, grampo modelador de aletas, proteção de cobertura da haste guia	Estender a vida útil do equipamento, reduzir o custo total do ciclo de vida

A placa diz "Base de Prática para Graduados da Southeast University", abordando conjuntamente o aprimoramento da transferência de calor e tecnologia de vedação.



---

Certificação Internacional Autorizada · Qualidade Globalmente Aceita󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮

Certificação	padrão	ilustrar
ISO 9001:2015	Sistema de Gestão da Qualidade	Controle de qualidade durante todo o processo, desde o projeto, aquisição, produção até a entrega.
CE	PED 2014/68/UE Diretiva Europeia de Equipamentos sob Pressão	O produto está em conformidade com as normas de segurança da UE para equipamentos sob pressão e pode entrar no mercado da UE.



---

1. Confirmação da Condição de Operação：Fornecer parâmetros de temperatura, pressão, vazão e propriedade física do meio (viscosidade/corrosividade/teor de sólidos)

2󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮.Cálculo Hidráulico e Térmico：Equipe de engenharia realiza cálculos profissionais de transferência de calor

1. Recomendação de Seleção de Modelo：Com base nos resultados do cálculo, recomende o modelo e a quantidade ideais de painéis
2. Confirmação de Modelo 3D：Gerar modelos 3D e desenhos de instalação, após a confirmação do cliente, prosseguir com a produção
3. Fabricação：Fábrica própria fabrica de acordo com os desenhos
4. Teste de pressão：Teste de pressão para cada unidade antes de sair da fábrica

7󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮.Entrega de pacote completo：Integração montada em skid incluindo bomba, válvula, controle e isolamento (opcional)

De uma única unidade󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮 trocador de calor paraUnidade de Troca de Calor Totalmente Automática（Incluindo controle PLC, regulação de frequência, monitoramento remoto），fornecendo uma entrega de pacote completa.

---

Escolha confiável para atender 6 setores principais em todo o mundo · Condições de trabalho adversas󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮

indústria	Cenários típicos de aplicação
Indústria química	Resfriamento/Aquecimento de Reator, Recuperação de Solvente
Refino de Petróleo e Indústria Química	Pré-aquecimento de petróleo bruto, condensação no topo da torre
farmacêutico	Troca de calor estéril, sistema de água purificada
processamento de comida	Pasteurização, Limpeza CIP Troca de Calor
Eletricidade e Energia	Resfriamento do gerador, recuperação de calor residual
AVAC	Aquecimento urbano, sistemas de ar condicionado central, água quente de hotel

---

Exporta para mais de 80 Países · Mais de 1000 Casos de Projetos em Países

• Ano de início da exportação：2013 (mais de 11 anos de experiência em comércio exterior)
• Países Abrangidos：8󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮0+ países
• Casos Acumulados：1000+ Projetos Internacionais
• Principais países exportadores：Alemanha, Países Baixos󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮, Estados Unidos, Japão, Coreia do Sul, Arábia Saudita, Emirados Árabes Unidos, Singapura, Indonésia, etc.





---

Três Grandes Promessas de Pós-Venda · Para Você Não Ter Preocupações

1. Fornecimento rápido de peças de reposição：Suporta troca rápida de placas/juntas, garantia de qualidade de fábrica original, reduz o tempo de espera da máquina
2. Renovação de equipamentos antigos：Avaliação de equipamentos antigos, substituição de placas, atualização de desempenho, extensão da vida útil do equipamento
3. No local󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮 Serviço：Orientação de limpeza no local, treinamento de manutenção, suporte técnico remoto

---

Q󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮：Seus trocadores de calor podem ser feitos sob medida?A: Sim. Fornecemos um serviço personalizado de processo completo, desde cálculos hidráulicos e térmicos, seleção, até modelagem 3D, confirmação de desenhos, personalizado de acordo com os parâmetros da sua condição de operação.

P: Qual é o prazo de entrega?A: Produtos padrão 7-15 dias, não padrão [caracteres intraduzíveis] 15-30 dias (dependendo da complexidade), a data de entrega específica estará sujeita ao contrato.

P: Os pratos e juntas podem substituir marcas conhecidas?A: Sim. Nossas chapas metálicas autoestampadas e pastilhas de borracha podem substituir peças originais de marcas principais, oferecendo maior custo-benefício, e diferentes materiais podem ser selecionados de acordo com as condições de operação.

P: Vocês têm qualificação para exportação?A: Sim. Possuímos as certificações ISO 9001 e CE (PED 2014/68/UE), exportamos para mais de 80 países desde 2013 e já concluímos mais de 1000 projetos internacionais.

Q󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮：Como o serviço pós-venda é garantido?A: Oferece três principais serviços pós-venda: fornecimento rápido de peças de reposição, modernização de equipamentos antigos e orientação de limpeza no local e treinamento de manutenção.

---

Entre em contato conosco imediatamente para fornecer os parâmetros de condição de operação󠇭󠅫󠄒󠅦󠄒󠄪󠄢󠄜󠄒󠅑󠄒󠄪󠄒󠅞󠅕󠅧󠅤󠅟󠅞󠄒󠄜󠄒󠅢󠄒󠄪󠄒󠅖󠅓󠅖󠅑󠄢󠄨󠄧󠄥󠄒󠄜󠄒󠅤󠄒󠄪󠄡󠄧󠄨󠄨󠄣󠄣󠄥󠄧󠄠󠄩󠄜󠄒󠅛󠄒󠄪󠄒󠅓󠄦󠄩󠄤󠅕󠅓󠄥󠄦󠄡󠄨󠅓󠄣󠅒󠅑󠅔󠅔󠄒󠅭󠇮，Plano de seleção de saída em 24 horas。
