Adaptabilidade Forte Anti-Envelhecimento Duto Guia para Drenagem de Gás de Mina 63 Duto Guia para Drenagem de Gás de Mina

Introdução do produto do tubo guia de drenagem de gás:

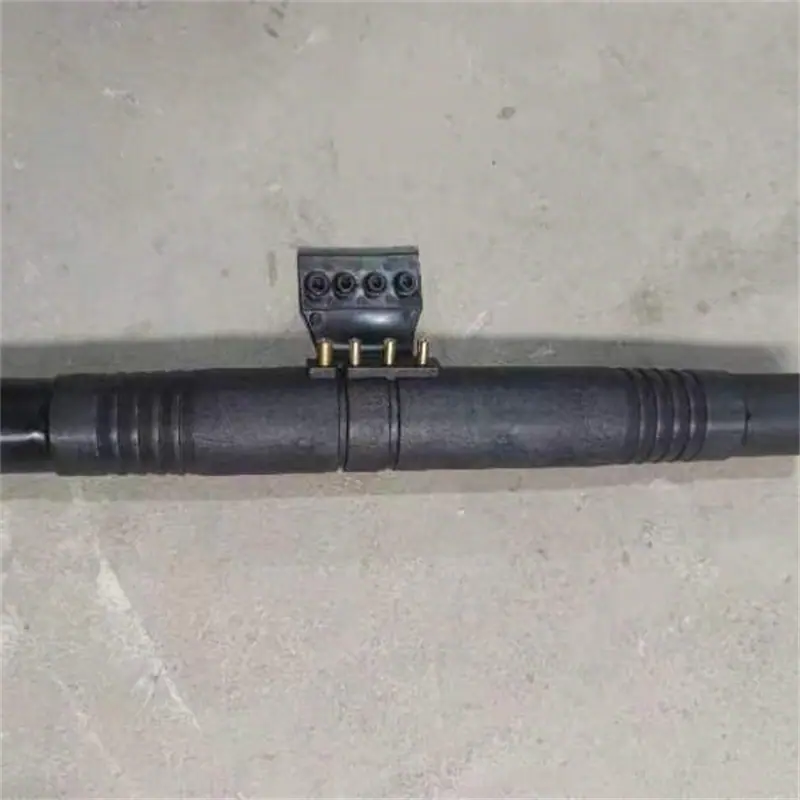

O tubo guia, também conhecido como conector rápido do instrumento de medição de parâmetros abrangente de extração de gás, é usado principalmente em conjunto com o instrumento de medição de parâmetros abrangente de extração de gás CJZ70, incluindo um corpo principal, um orifício de medição de gás, um filtro de poeira, etc. O corpo principal é um corpo tubular. Um orifício de medição de gás está disposto na parede do corpo tubular. O tubo guia é conectado em série à tubulação de extração de gás perfurada quando em uso. Como um orifício de medição está disposto na parede do tubo guia, o orifício de medição inclui um orifício de coleta de gás e um orifício de inserção da sonda de fluxo. Quando em uso, o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil é conectado diretamente ao orifício de medição no tubo guia, e a situação de extração de gás pode ser medida a qualquer momento; além disso, um filtro de poeira é disposto radialmente no corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. Possui estrutura simples e é seguro de usar. Ele pode realizar a coleta de amostras de gases, a medição da concentração de gás, fluxo, temperatura e pressão, e é muito conveniente de usar.

Instruções para uso do tubo guia de drenagem de gás:

Quando em uso, conecte diretamente o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil ao orifício de medição no tubo guia, e você pode medir e observar a extração de gás a qualquer momento; além disso, um filtro de poeira é disposto radialmente dentro do corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. A estrutura é simples e segura de usar. Ele pode realizar as funções de coleta de amostras de gases, medição de concentração de gás, vazão, temperatura e pressão, etc. É muito conveniente de usar, tem bons benefícios sociais e econômicos e é fácil de promover e aplicar.

Especificações do tubo guia de drenagem de gás:

Diâmetro interno φ63 (1 polegada) Tamanho: comprimento 190mm Diâmetro interno da interface 25mm Diâmetro externo 30mm

Diâmetro interno φ50 (2 polegadas) Tamanho: comprimento 380mm Diâmetro interno da interface 46mm Diâmetro externo 54mm
