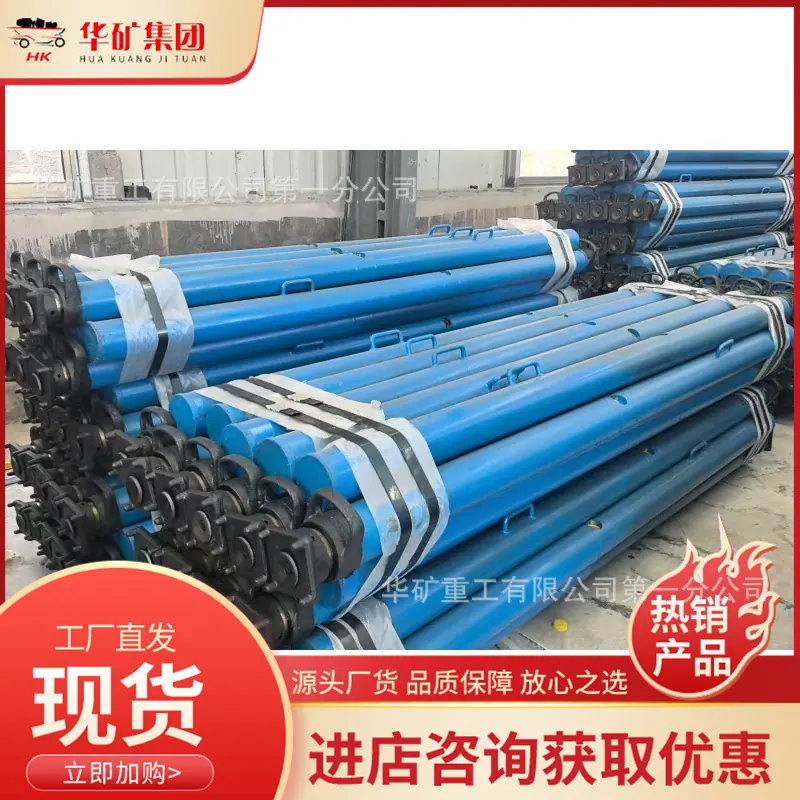

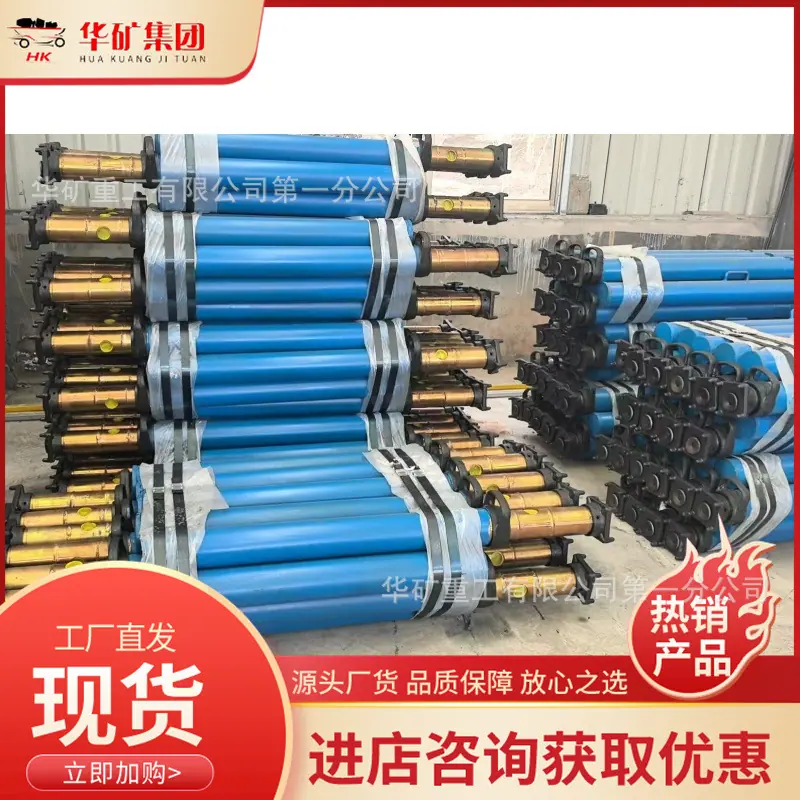

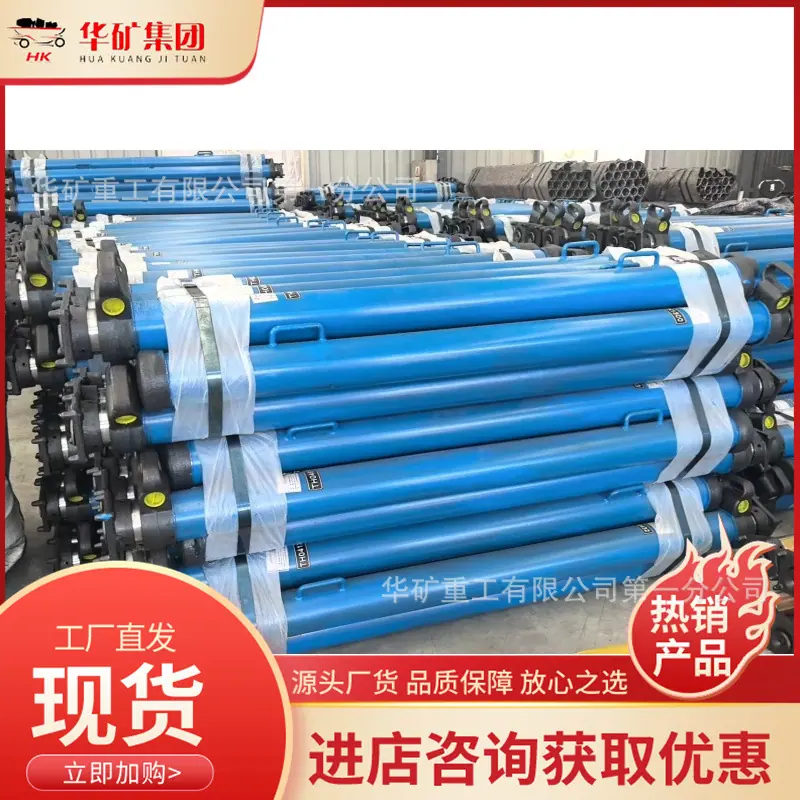

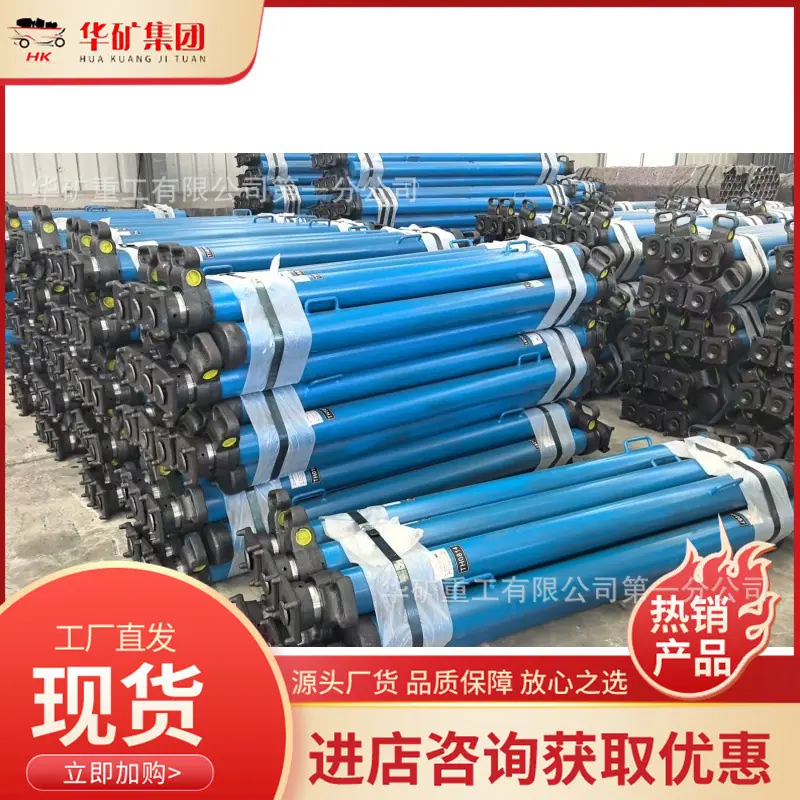

Dw45-250/110X Equipamento de Suporte com Alimentação Interna Pilar de Suporte de Mineração Suporte Único

O único suporte hidráulico suspenso é um único suporte hidráulico de resistência constante com fornecimento externo de fluido. É um equipamento de apoio para a face de trabalho de mineração geral mecanizada e também o equipamento de suporte final para a face de trabalho de mineração totalmente mecanizada. É adequado para suporte de telhado e suporte de telhado final da face de trabalho de recuperação de minas de carvão. Devido à sua grande capacidade de carga, forte capacidade de carga anti-excêntrica, grande curso de trabalho e amplas limitações de aplicação, ele pode ser usado em veios de carvão finos, veios de carvão de espessura média e faces de trabalho de veios de carvão grossos.

Estrutura de produto de suporte hidráulico único suspenso

Hélice hidráulica simples suspensa1. Tampa superior 2. Conjunto da tampa de vedação 3. Pistão 4. Corpo da válvula da alavanca 5. Cilindro de óleo 6. Mola de retorno 7. Base S. Válvula de três vias 8, 14. O-rings 9, 13, 15. Anel de retenção 10 . Pino cilíndrico elástico 11. Anel à prova de poeira 12. Anel de vedação em forma de Y 16. Conexão de fios de aço 17, 18. Anel guia e outras peças.

Características do produto de hélice hidráulica única suspensa

1. Possui forte capacidade de carga anti-excêntrica e maior consolidação.
O único suporte hidráulico suspenso adota o princípio da tecnologia de suspensão do êmbolo, que permite que a força da suspensão hidráulica seja aplicada diretamente à tampa superior através da cavidade interna do pistão do suporte, de modo que a força da suspensão hidráulica compartilhe cerca de quatro quintos do suporte hidráulico resistência de trabalho, e a força axial no pistão é apenas um quinto da resistência de trabalho, o que melhora a resistência e a segurança do suporte e também melhora muito a altura do suporte e a capacidade de carga do suporte.
2. Alta confiabilidade
A única hélice hidráulica suspensa não possui mais soldas a arco difíceis de garantir em termos de processo, o que melhora a resistência e confiabilidade dos pilares, evita possíveis acidentes como quedas de telhado por quebra de solda e garante a segurança do pessoal.
