Fabricante de sonda de perfuração tipo coluna de quadro TJ25(TJ22) tipo disco tipo broca frame em estoque YGZ90 tipo Perfuratriz de Rocha

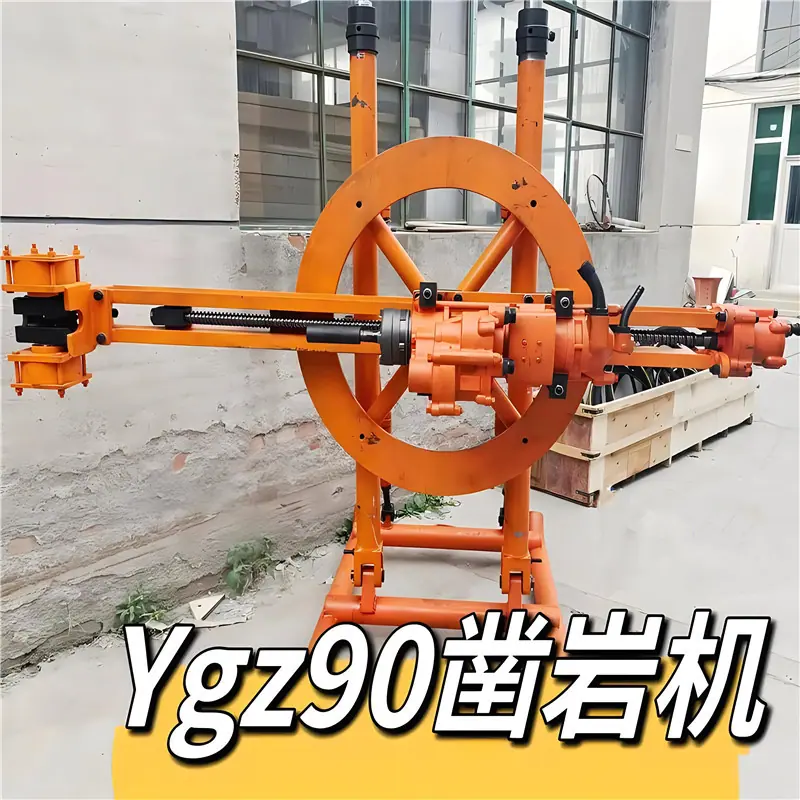

TJ25(TJ22)Tipo Disco Circular Tipo Coluna de PerfuraçãoYGZ90Broca de furar rocha

1. Aplicação:TJ25(TJ22)A perfuratriz de disco éYGZ90Tipo suporte de perfuratriz rotativa com trilho guia,Equipamento de perfuração de rocha de média profundidade movido a ar comprimido. Usado principalmente para projetos de rocha em campos de mineração subterrânea para perfurar furos ascendentes de média profundidade em forma de leque ou anel. As seções de túnel aplicáveis ​​são:2,2 m×2,2 m、2,5 m×2,5 mchegar3m×3m,Diâmetro de perfuração50-80cm,Profundidade efetiva do furo30m。

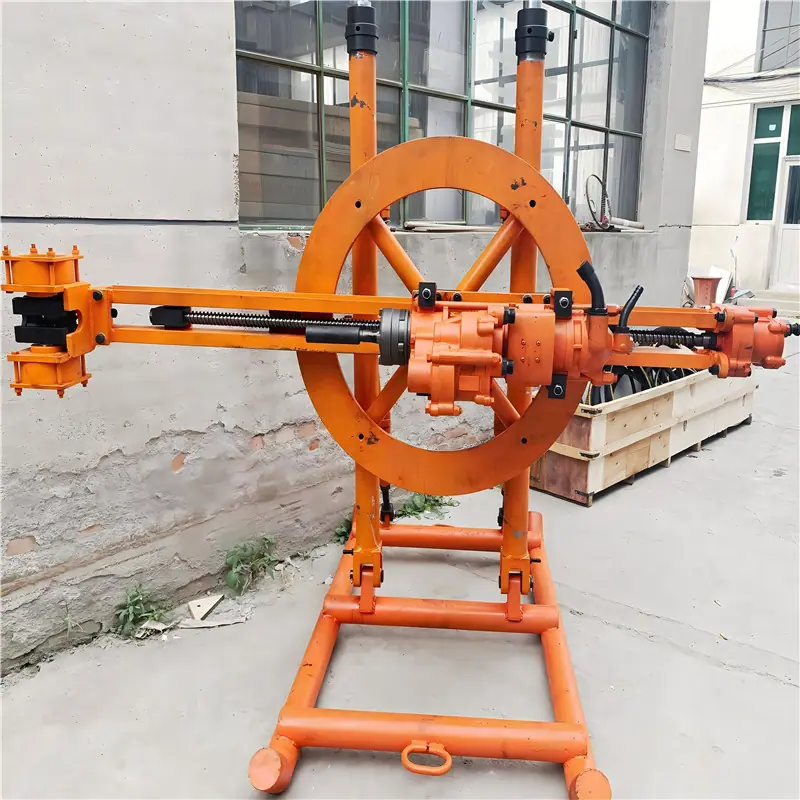

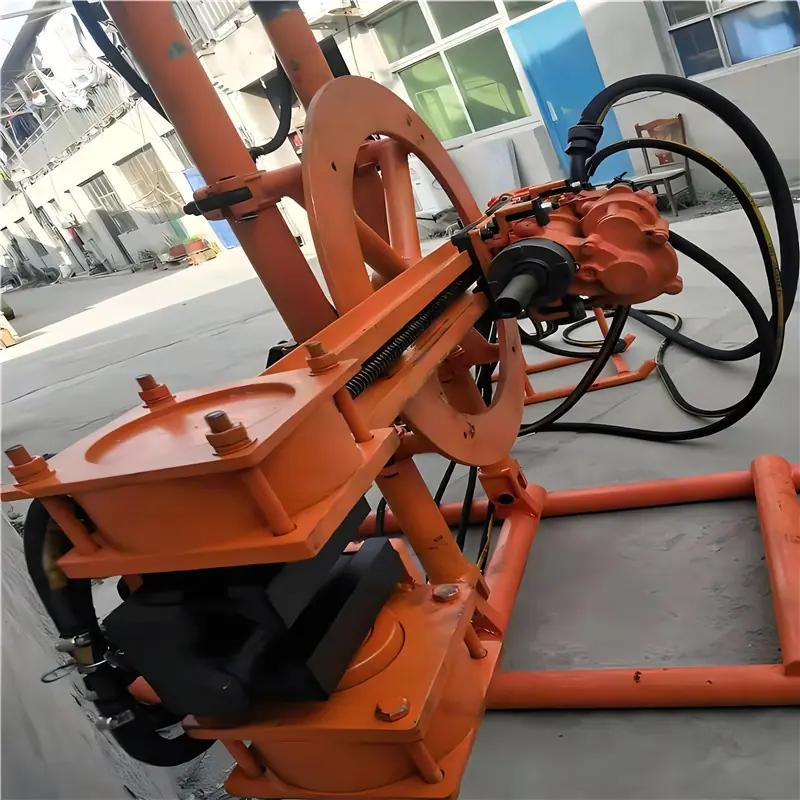

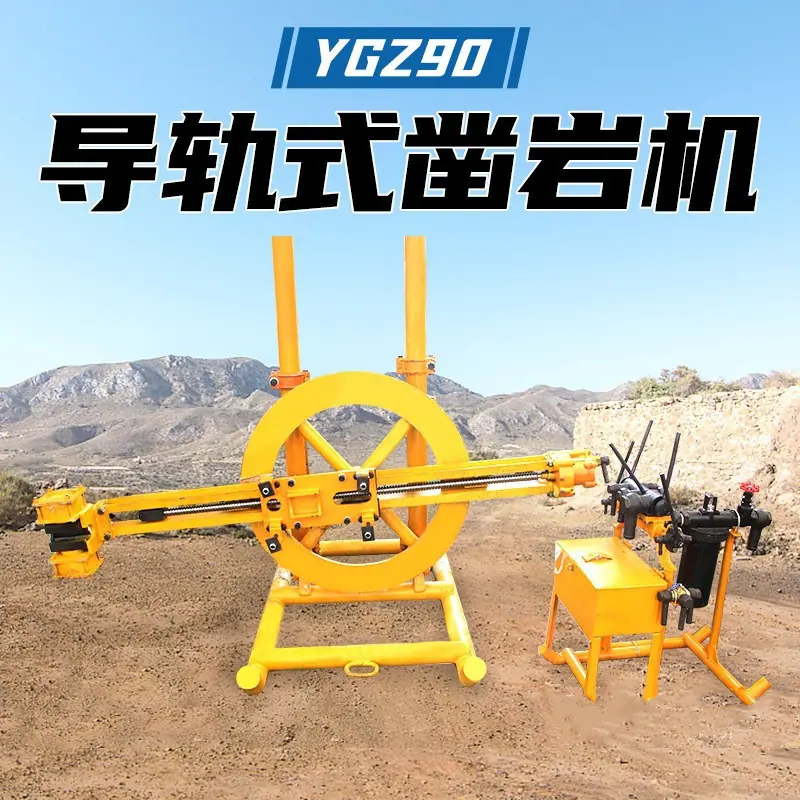

II. Características Estruturais: A sonda de perfuração possui uma estrutura simples, é fácil de transportar, funciona de forma confiável e é altamente eficiente. Toda a sonda de perfuração é composta por três componentes montados: o conjunto da estrutura de perfuração, o conjunto do mecanismo de avanço e o conjunto da estação de controle. O conjunto da estrutura de perfuração inclui principalmente três partes: o cilindro de ar, o disco e a base deslizante. O conjunto do mecanismo de avanço é composto por quatro partes: o mandril, o trilho guia, o bloco deslizante e o motor de avanço. O conjunto da estação de controle inclui componentes principais como a válvula de controle e o lubrificador de névoa de óleo.

3. Uso: Após o equipamento de perfuração ser transportado para o local de trabalho em peças separadas, ao montar a base deslizante, o macaco a ar, a placa circular e o propulsor em sequência, limpe bem todas as superfícies de contato, aplique graxa e aperte. Antes de conectar as tubulações principais de ar e água ao console de controle, remova qualquer lama e areia. Além disso, limpe todas as mangueiras flexíveis antes de conectá-las às partes correspondentes do equipamento de perfuração para evitar a entrada de sujeira, como lama e areia, nas peças da máquina.

(1) Os preparativos devem ser feitos antes do uso, incluindo verificar se as ferramentas, transferidores, ferramentas de iluminação e óleo do motor estão completos e preparar ferramentas de perfuração qualificadas em quantidade suficiente.

(2) Posicionamento e deslocamento: De acordo com os requisitos de projeto do furo de detonação da perfuratriz de rocha, a plataforma de perfuração deve ser alinhada com a linha do túnel e a linha do furo de detonação, e o plano do disco deve ser paralelo à linha, caso contrário, afetará o efeito. Antes de mover a plataforma de perfuração, o fundo deve ser arrancado ou empurrado para cobrir a superfície da escória. Se houver muito lodo na placa inferior, tábuas de madeira podem ser colocadas na parte assoreada da placa e, em seguida, um pé-de-cabra ou guincho de tração pode ser usado para mover a plataforma de perfuração para outra linha.

3、Manuseio: Ao transportar esta sonda de perfuração por longas distâncias, o propulsor pode ser removido da sonda de perfuração. Além disso, as juntas da sonda de perfuração podem ser convenientemente desmontadas em três partes: o cilindro de ar, a placa circular e a base deslizante. O painel de controle também pode ser desmontado em uma caixa de ferramentas e válvulas de controle. Os componentes desmontados podem ser transportados manualmente para o local de trabalho necessário. Portanto, é particularmente adequado para locais de trabalho subterrâneos onde a posição muda com frequência, as condições de transporte são ruins e as escavadeiras de túnel não são adequadas.
