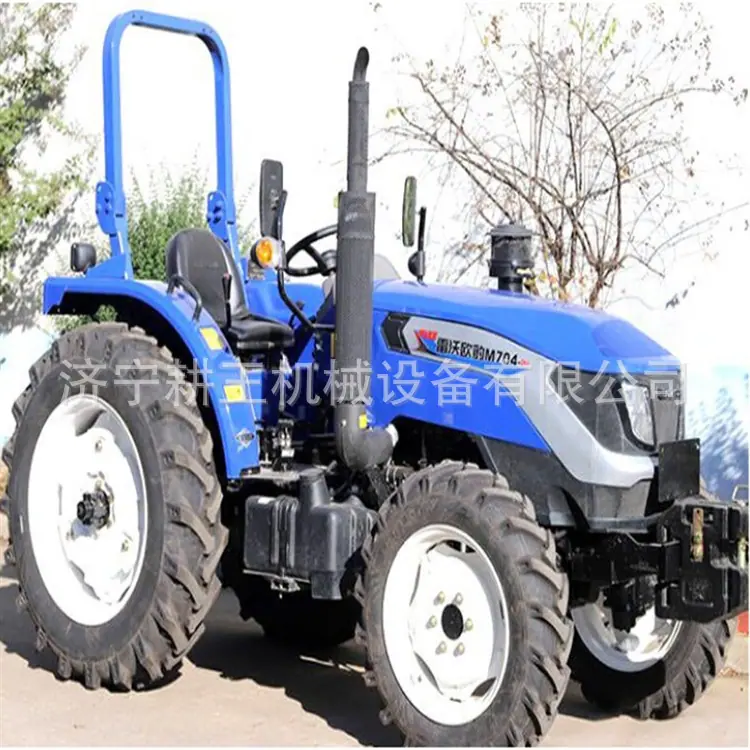

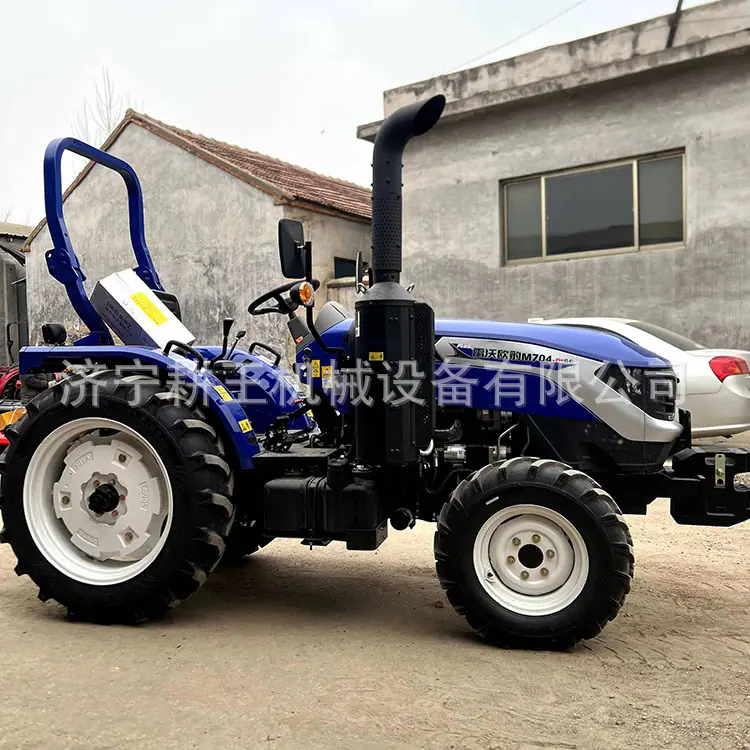

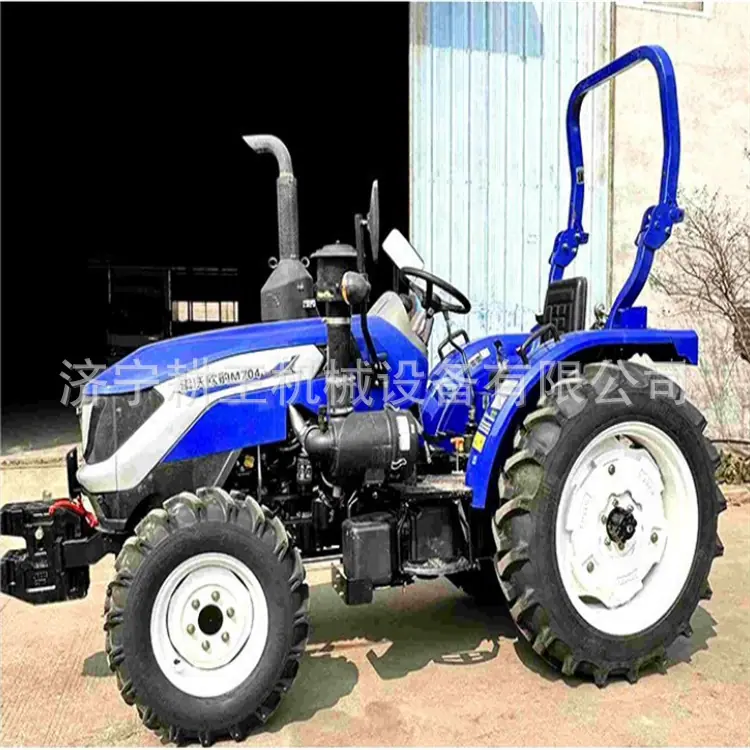

Trator Agrícola de Quatro Rodas Lovol Oubao M704-2H 70 Cavalos de Potência Câmbio Reversor Trator Weichai Power

Parâmetros Técnicos do Trator LOVOL Oubao M704-2H(G4)

Item Unidade Valor de projeto

A potência mínima razoável (cavalos de potência) do modelo nesta unidade de avaliação / 70

Modelo da máquina, nome / M704-2H, Trator com rodas

Tipo de Máquina / Com Rodas

Tipo de rack de máquina inteiro / Meio rack

Tipo de Tração / Tração nas Quatro Rodas

Uso em máquina / Uso geral

Dimensões gerais da máquina (comprimento×largura×altura e peças) mm 3750×1400×2320（topo da estrutura de segurança）

Distância entre eixos ou comprimento de contato com o solo da bitola mm 1900

Bitola (dianteira/traseira) ou bitola comum mm 1000/1000

Bitola (roda dianteira/roda traseira) ou bitola mm 930、1000、1050、1140/940～1150

Vão livre mínimo do solo e localização mm 360 (parte inferior do eixo dianteiro)

Distância horizontal da face frontal da carcaça da embreagem ao centro do eixo de acionamento traseiro mm 1108

Distância entre centros do furo do eixo intermediário da transmissão mm 80,5

Distância horizontal do eixo central da roda motriz ao eixo central da roda de apoio mm /

Peso Operacional Mínimo kg 1965

Contrapeso padrão (dianteiro/traseiro) kg 100/120

Pressão do solo no solo kPa /

Massa específica mínima kg/kW 38.16

Número de marchas (para frente/ré) / 8/8

Número da Engrenagem Principal / 4

Número da Engrenagem Auxiliar / 2×(1+1)

Velocidade máxima teórica de projeto km/h 37,78

Método de conexão do motor e da embreagem principal / Conexão direta

Dispositivo de proteção contra capotamento (cabine ou estrutura de segurança) modelo / E4613

Ponta do dispositivo de proteção contra capotamento (cabine ou estrutura de segurança) / Estrutura de segurança

Fabricante do dispositivo de proteção contra tombamento (cabine ou estrutura de segurança) / Lovol Heavy Industry Co., Ltd.

Modelo do motor / V30-72C42、WP3.2G72E440

Tipo de estrutura do motor / Em linha, arrefecido a água, quatro tempos

Fabricante do Motor / Anhui Quanchai Engine Co., Ltd.

Método de admissão de ar do motor / Turboalimentado

Número do cilindro do motor / 4

Potência Nominal do Motor kW 51,5

Potência líquida nominal do motor kW 51,5

Velocidade Nominal do Motor r/min 2400

Método de Resfriamento do Motor / Refrigerado a Água

Modelo do filtro de ar / E1101S

Tipo de Filtro de Ar / Úmido

Dimensões externas da câmara do silenciador do tubo de escape (comprimento×largura×espessura ou diâmetro×comprimento) mm Φ120×475

Massa da câmara do silenciador do tubo de escape kg 6.2

Modelo do assento do motorista / E4412

Fabricante do assento do motorista / Zhucheng Haiyun Automotive Accessories Co., Ltd.

Modelo de cinto de segurança / CBADC-001

Fabricante de cinto de segurança / Jiangsu Chuanbei Automotive Parts Co., Ltd.

Tipo de sistema de direção / Hidráulico completo

Mecanismo de controle de direção do sistema de direção / Volante

Tipo de mecanismo de direção do sistema de direção / Direção nas rodas dianteiras

Tipo de transmissão (caixa de câmbio) / Tipo planar mecânico

Número de caixas de transmissão un 2

Posição da engrenagem principal / na 2ª caixa

Método Principal de Troca de Marchas / Marcha Mecânica com Relações Fixas

Método de Troca de Marcha da Transmissão Auxiliar / Engrenagem Mecânica com Degraus

Tamanho do pneu (dianteiro/traseiro) / 8.3-20/12.4-28

Número de pneus (dianteiro/traseiro) / 2/2

Material da trilha / /

Largura do calçado de pista mm /

Tipo de sistema de suspensão hidráulica / Dividido

Tipo de suspensão / Suspensão traseira de três pontos

Categoria de dispositivo de suspensão / Categoria 1

Dispositivo de trabalho modelo de bomba de óleo hidráulico / CBN-F320

Número de saídas hidráulicas / 1 grupo

Válvula de segurança do dispositivo em funcionamento pressão de abertura total MPa 17,5～18

Número de estrias do TDF / 6

Velocidade padrão da TDF r/min 540/720

Modelo de estrutura de segurança de configuração opcional / E4616

Tipo de estrutura de segurança de configuração opcional / Estrutura de segurança

Fabricante do quadro de segurança de configuração opcional / Lovol Heavy Industry Co., Ltd.

Dimensões gerais da estrutura de segurança de configuração opcional (comprimento×largura×altura e peças) mm 3750×1560×2320（topo da estrutura de segurança）

Estrutura de segurança de configuração opcional trilho comum (roda dianteira/roda traseira) ou bitola mm 1200/1200

Largura do trilho do quadro de segurança de configuração opcional (roda dianteira/roda traseira) ou bitola mm 1160、1200、1300/1160～1400

Estrutura de segurança de configuração opcional massa mínima de uso kg 1980

Estrutura de segurança de configuração opcional taxa mínima de uso massa kg/kW 38,45

Modelo de cabine simples de configuração opcional / E4512

Configuração opcional tipo de cabine cabine simples / cabine simples

Configuração opcional cabine simples fabricante da cabine / Lovol Heavy Industry Co., Ltd.

Dimensões gerais da cabine simples de configuração opcional (comprimento×largura×altura e peças) mm 3750×1560×2350 (topo da cabine)

Configuração opcional cabine simples massa operacional mínima kg 2070

Cabine simples opcional uso mínimo massa específica kg/kW 40.19

Modelo opcional do assento do motorista / E4416

Modelos de roda traseira opcionais / 9.5-24、9.5-28、11.2-24、11.2-28、12.4-24、9.5-24(campo de arroz)、11.2-24(campo de arroz)、12.4-26(campo de arroz)、11-28(campo de arroz)、12.4-28(campo de arroz)
