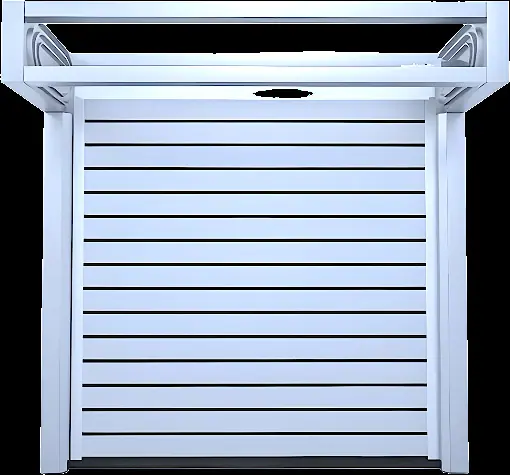

Porta de Rolo Automática Anti-Vento com Múltiplas Camadas de Proteção, Fácil de Operar, Porta de Rolo Automática Anti-Vento, Porta de Rolo Anti-Vento Pronta

1. Descrição do produto

Portas de ar subterrâneas são um equipamento essencial em sistemas de ventilação de minas, usadas principalmente para controlar a direção e a velocidade do fluxo de ar. As portas de ar subterrâneas não apenas controlam o fluxo de ar fresco e gás de exaustão, mas também regulam o volume e a pressão do ar, garantindo assim o funcionamento normal do sistema de ventilação da mina. Além disso, as portas de ar subterrâneas podem prevenir a ocorrência de incêndios e garantir a segurança de vida dos mineiros.

2. Condições técnicas

1.1、A cortina de ar automática tipo turbina para tradução é composta por várias partes, como painéis de porta galvanizados com isolamento de ruptura térmica, tiras de vedação multicamadas, dobradiças de suporte de carga à prova de som e rodas-guia de poliuretano. A cortina de ar adota painéis de porta ocos de liga de alumínio com 0,75 mm de espessura (frente e verso), com PU (poliuretano) no meio, e a espessura total do painel da porta é de 40 mm. O design de suporte de carga das dobradiças garante que as juntas da cortina da porta não sofram estresse e que os painéis da porta não entrem em contato, mantendo a planicidade mesmo após uso prolongado; o corpo da porta desliza dentro do trilho de liga de alumínio através de rodas-guia feitas de material de poliuretano, garantindo operação sem problemas mais de 100.000 vezes por ano.

1.2、Após a porta rápida rígida ser fechada, a posição central possui um total de 2 painéis de porta feitos de estruturas de liga de alumínio e painéis acrílicos de alta qualidade. Os painéis transparentes de camada dupla formam uma estrutura oca para manter boa transparência e efeitos de iluminação. O interior e o exterior são claramente visíveis, servindo como um lembrete proeminente.

1.3、As dobradiças das portas atendem aos requisitos de qualidade, não são facilmente danificadas ou quebradas com a abertura frequente, os painéis das portas são leves, caso um painel da porta seja danificado, não é necessário remover todo o painel da porta para reparo, as tiras isoladas do painel da porta em liga de alumínio fixadas por suspensão podem ser desmontadas uma a uma, operadas por uma pessoa, simples e economizam tempo.

1.4、Quando o corpo da porta está no estado fechado, o desempenho de isolamento térmico é de pelo menos K=0,69W/(㎡•K), a estanqueidade ao ar é de 8,68m³/(m²·h), atingindo o nível 3 da norma nacional; a estanqueidade à água é menor ou igual a 700Pa, atingindo o nível 6 internacional.

1.5、Caixa de controle elétrico: corpo e materiais de vedação de borda: A chapa metálica para a fabricação do corpo da caixa deve ter resistência suficiente e deve alcançar vedação, resistência à umidade e resistência à água. A vedação do corpo da caixa deve atender aos padrões de uso (IP65).

1.6、Os assuntos não abordados serão produzidos, fabricados, inspecionados e aceitos de acordo com as normas técnicas nacionais e da indústria relevantes.

2、Atuador

2.1、Tipo deslizante de turbina rígida + motor à prova de explosão, nível de tensão 380V, velocidade de abertura: 500mm-1000mm/S, potência nominal do motor 1,5Kw, velocidade nominal 2500rpm, torque nominal 6Nm, elevação de temperatura alta do motor ≦30℃, faixa de temperatura de trabalho adequada é -35℃--60℃, o sistema de gerenciamento de torque é sistema de rastreamento de torque, o modo de limite é codificador de valor absoluto embutido, o método de travamento é freio eletromecânico, o método de liberação manual é método de liberação por corda, peso total ≦15,6Kg. Em caso de falha de energia, o sistema de controle elétrico pode liberar o freio do motor a qualquer momento, e o corpo da porta pode ser levantado com a ajuda do sistema de balanceamento, o que pode resolver eficazmente o problema de o corpo da porta não conseguir abrir devido a falha de energia ou mau funcionamento;

2.2 A caixa de controle é uma caixa de controle elétrico à prova de explosão com controle de velocidade de frequência variável, adequada para tensão de alimentação AC380V. O método de controle de velocidade é o controle de velocidade de frequência variável, e o método de limite de curso do interruptor é o controle de posição em malha fechada. A caixa de controle possui funções de proteção contra sobrecorrente, proteção contra sobretensão, proteção contra subtensão, proteção contra superaquecimento e proteção contra sobrecarga. A caixa de controle é adequada para uma faixa de temperatura de trabalho de -35℃ --60℃. O menu da tela de exibição está em chinês e pode exibir o status operacional e os avisos de falha;

2.3、Os postes verticais têm 310*310mm, a superfície é tratada com galvanização industrial e a espessura da chapa é de 2,0 mm; a viga inferior espessada pode suportar uma certa carga e o comprimento da alça não é inferior a 200 mm; os batentes da porta ocupam pouco espaço e têm uma estrutura firme; o interior dos batentes da porta em ambos os lados é equipado com molas de contrapeso para manter um certo equilíbrio com o peso do painel da porta, ao mesmo tempo que reduz a carga durante a operação do motor, permitindo uma operação suave e livre;

2.4、O método de abertura é controle por botão manual + controle por sensor infravermelho, e sensores infravermelhos de barreira devem ser instalados em ambas as superfícies, interna e externa, do corpo da porta;

2.5、As laterais do batente da porta são equipadas com sensores fotoelétricos infravermelhos anti-esmagamento. Quando há um obstáculo abaixo da porta de alta velocidade, a folha da porta permanece no estado aberto; quando um objeto passa enquanto a folha da porta está descendo, a folha da porta abrirá para a posição totalmente aberta e então descerá com um atraso quando não houver mais nenhum obstáculo abaixo;

2.6、Borda de Proteção de Segurança Inferior: Quando a porta está descendo, se um objeto estiver no ponto cego da proteção de segurança infravermelha, e o corpo da porta pressionar o obstáculo abaixo, o corpo da porta retornará rapidamente para a posição aberta, protegendo eficazmente o objeto ou pedestre abaixo e evitando acidentes.
