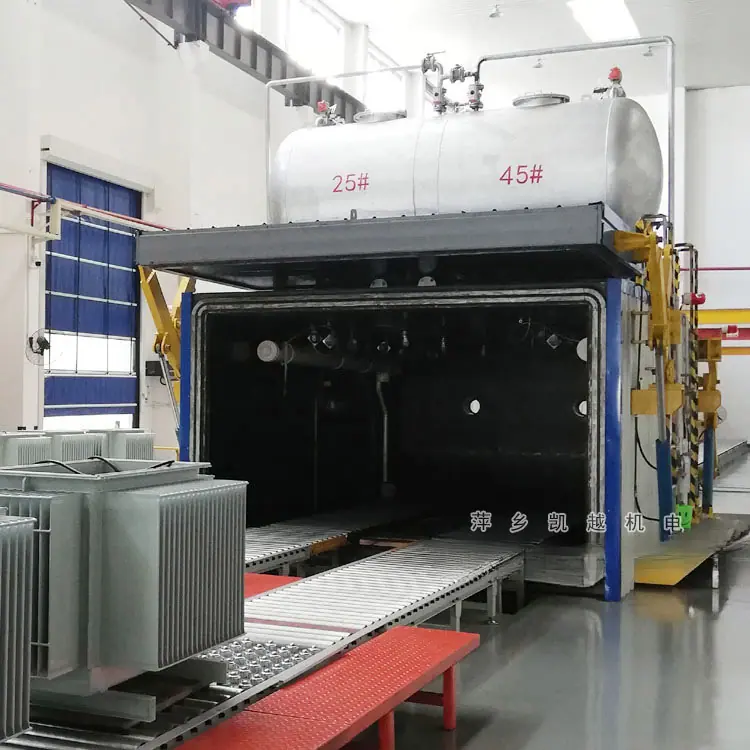

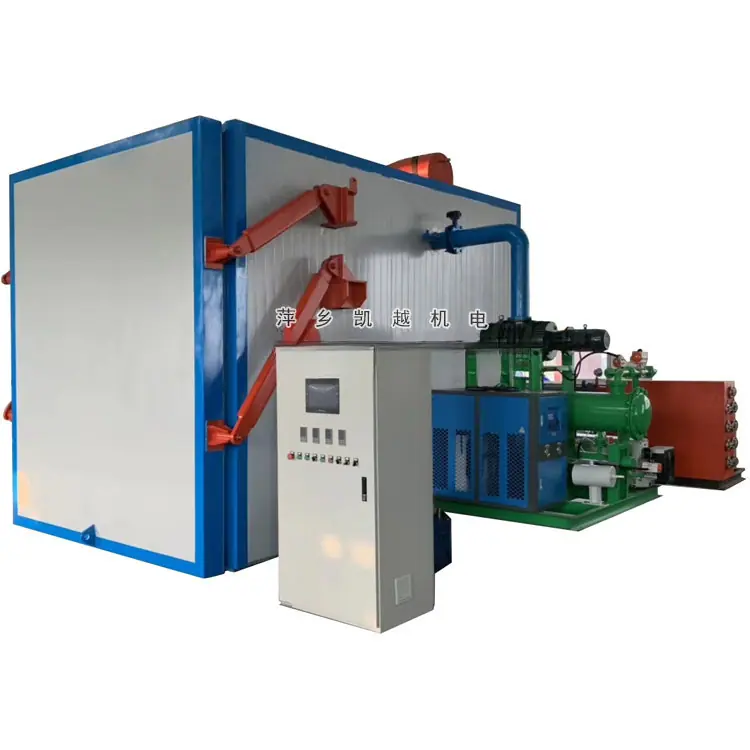

Forno de Secagem a Vácuo com Óleo Térmico Grande Quadrado Equipamento de Secagem a Vácuo de Pressão Variável Secagem a Vácuo com Motor

ExcelênciaGrande forno de secagem a vácuoÉ o equipamento ideal atualmente utilizado para secar motores de tração durante a manutenção de trens de alta velocidade. Comparado à secagem tradicional por circulação de ar quente e à secagem a vácuo comum, ele encurta o tempo de processamento em cerca de 1/3, reduz o consumo de energia em 40%-50% e diminui significativamente o teor de umidade após o processamento.





Forno de secagem a vácuoA sala de manutenção de motores no depósito de revisão conjunta é usada para secar motores de tração após a limpeza. Ela tem um tempo de secagem curto, economiza energia e não danifica o motor nem a vida útil do isolamento elétrico.
1.6.19 Requisitos de Operação do Equipamento
1) Adequado para o trabalho de secagem após a limpeza dos motores de trânsito ferroviário urbano, garantindo a segurança do transporte.
2) O equipamento de secagem a vácuo não afetará a vida útil de isolamento do motor e dos aparelhos elétricos.
3) O equipamento deve ser capaz de secar completamente o estator, o rotor e os acessórios do motor limpos.
4) Todo o processo de secagem é totalmente controlado automaticamente e possui dois modos: controle automático e controle manual.
5) O sistema de controle possui funções de proteção como sobrecarga, sobrecorrente, sobretensão, superaquecimento, subtensão, curto-circuito e perda de fase, e pode exibir alarmes automaticamente.
1.6.20 Estrutura Principal e Funções
O equipamento deverá incluir, mas não se limitar a, o seguinte equipamento: um tanque de vácuo, um carrinho de transporte manual, um sistema de bombeamento a vácuo e um sistema de alimentação de energia.
1) Aspirar lata
Composto por uma porta, corpo do tanque, placa de aquecimento infravermelho distante e trilhos, etc. A porta usa uma estrutura de empurrar e puxar, suportada por suportes fixados ao corpo do tanque e ao solo. A porta e o corpo do tanque são vedados com anéis de vedação de borracha. Existem grampos de porta para pressionar a porta contra o corpo do tanque.
O corpo do tanque possui um ponto de medição de temperatura para determinar a temperatura dentro do tanque. O corpo do tanque também é equipado com uma válvula de enchimento. Após a conclusão da secagem do motor, o corpo do tanque é inflado para a pressão atmosférica para facilitar a abertura da porta do tanque. Na cabeça traseira do corpo do tanque, existem conectores de eletrodos, que controlam a fonte de alimentação para as placas de aquecimento infravermelho distante dentro do tanque através de um regulador de tensão magnético.
2) Carrinho Manual O carrinho é um veículo de plataforma plana usado para carregar o rotor e o estator do motor. O carrinho é equipado com um dispositivo especial para posicionar o rotor, usado para fixar o estator e evitar que ele role durante o movimento do carrinho.
3) O sistema de bombeamento a vácuo consiste em uma bomba de vácuo mecânica tipo palhetas rotativas aquecida, uma válvula eletromagnética, mangueiras de borracha e conectores, etc. A válvula eletromagnética é usada para fechar e abrir a tubulação entre a bomba de vácuo e o tanque. Quando a bomba de vácuo está funcionando, a válvula eletromagnética abre a tubulação. Quando a bomba de vácuo para de funcionar, a válvula eletromagnética fecha a tubulação.
4) A bomba de vácuo e o tanque de vácuo são conectados por uma mangueira de borracha a vácuo, que tem um efeito de absorção de choque.
5) O sistema de controle elétrico consiste em uma caixa de alimentação, um gabinete de controle elétrico e um gabinete de regulador de tensão magnético.
6) O armário de controle elétrico é usado para controlar a temperatura, o vácuo e a operação do veículo elétrico do secador a vácuo infravermelho distante. Ele também possui uma função para proteger o motor da bomba de vácuo contra sobrecorrente.
7) O painel de controle do vácuo consiste em um interruptor e um manômetro de vácuo termopar. O dispositivo de aquecimento consiste em um aquecedor de placa.
8) O painel de controle de aquecimento consiste em um interruptor de aquecimento, um interruptor de modo de controle de temperatura, um voltímetro, um amperímetro, um potenciômetro de ajuste de potência e um controlador fuzzy de temperatura.
1.6.21 Parâmetros Técnicos Principais
Capacidade de Secagem             Tempo de Secagem por Ciclo ≤3h
Temperatura nominal de aquecimento A ser fornecida pelo licitante
Vácuo de trabalho da câmara de secagem 400～660Pa
Pressão de trabalho Vácuo---Pressão atmosférica
Dimensões efetivas do tanque        Pode secar 2 motores de tração simultaneamente。
