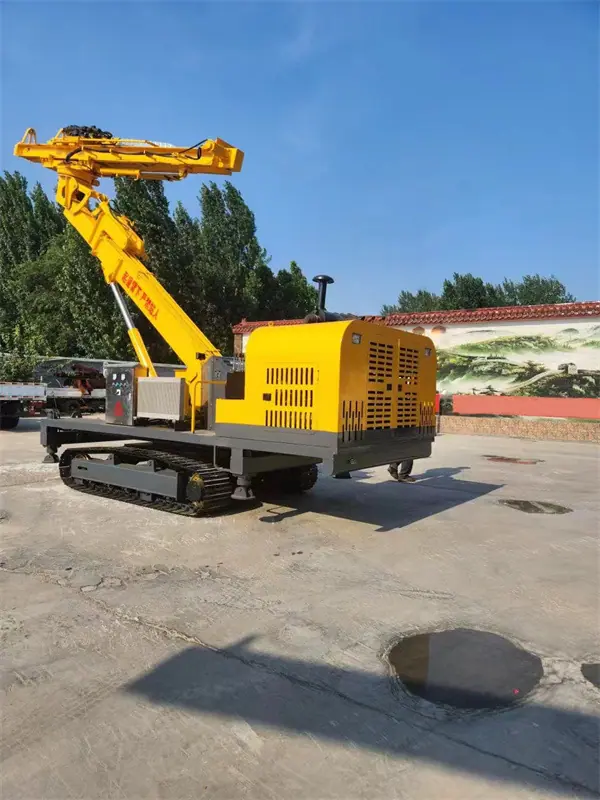

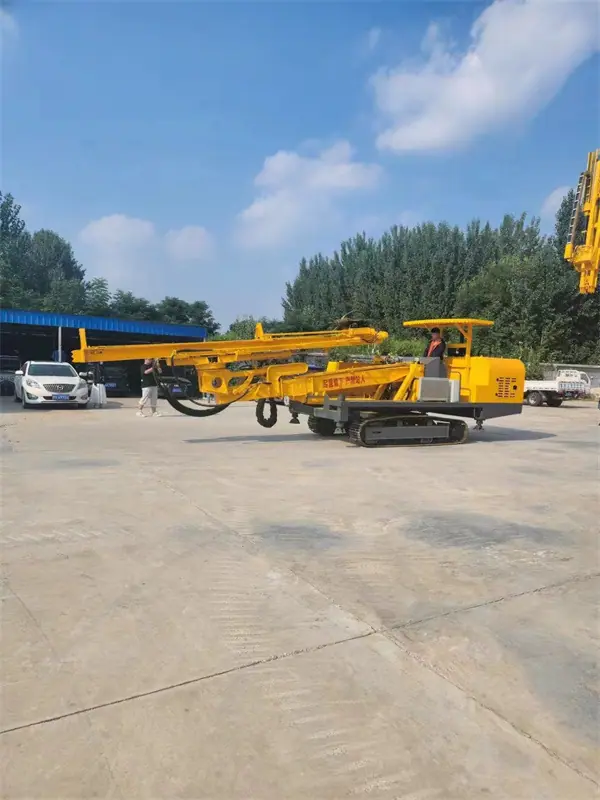

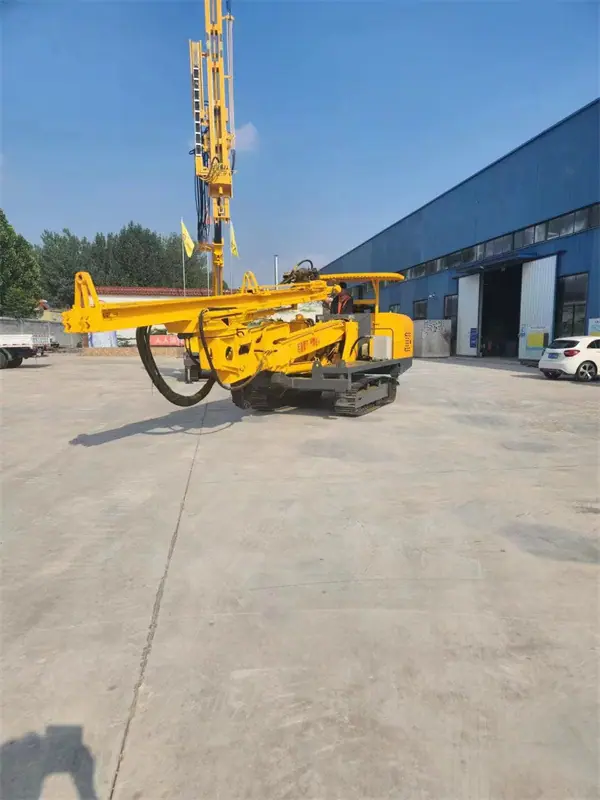

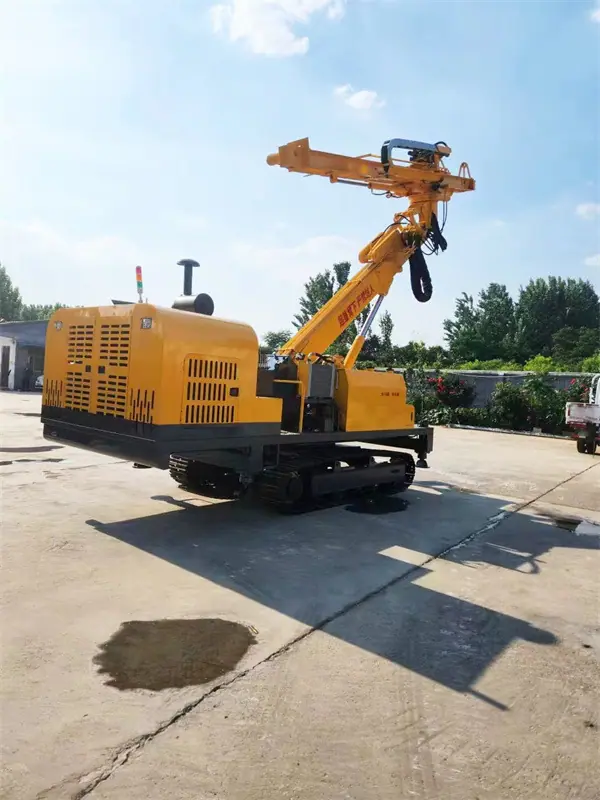

O carrinho de perfuração de rocha de braço único é principalmente adequado para projetos de escavação de trilhos e túneis de pequenos túneis, túneis e bueiros nas áreas de mineração, metalurgia, etc. O carrinho de perfuração adota uma perfuração de rocha de braço único totalmente acionada hidraulicamente, e a velocidade de perfuração de rocha pode atingir 0,8-2 metros por minuto. O sistema é equipado com as funções de impacto de parada final automática, broca anti-travamento automática e descarga de escória de água por indução, que é fácil de operar, segura e confiável. A locomotiva tem uma estrutura compacta, um centro de gravidade baixo e é flexível e manobrável. Ela adota um método de caminhada de roda de trilho e funciona de forma estável. O mecanismo flexível de perfuração de rocha hidráulica tem as vantagens de baixo ruído, múltiplas funções e alta eficiência. Toda a máquina tem baixo consumo de energia, baixo ruído, segurança e confiabilidade, e pode melhorar muito o ambiente de trabalho e melhorar a eficiência e a qualidade da construção. O equipamento pode perfurar a face de trabalho, o teto, a parede lateral, a placa inferior e o furo central do túnel. A máquina não só pode perfurar e escavar furos de desmonte, mas também perfurar furos de ancoragem de forma muito conveniente após instalar nosso propulsor de acordo com o tamanho da seção.
projeto |
Os principais parâmetros técnicos |
||
A máquina inteira |
Dimensões gerais no estado de transporte (c×l×a) mm |
7110×920×2050 |
|
Diâmetro do furo mm |
φ43～φ76 |
||
Profundidade de perfuração mm |
2700 (padrão) |
||
2100 (opção 1) |
|||
Velocidade de perfuração m/min |
0,8-2 |
||
Seção aplicável (b×h) m |
2×2～3,5×3,5 |
||
Modelos de perfuratrizes hidráulicas |
HYD200 Rabo de Solda Fêmea |
||
Potência de impacto da perfuratriz de rocha kW |
7,5 |
||
Tensão de alimentação |
380VAC 50Hz |
||
Potência elétrica kW |
32,6 |
||
Peso Bruto kg |
≈6000 |
||
Chassi ambulante |
Estrutura do chassi |
Corpo articulado |
|
Forma de caminhada |
Viagem de roda ferroviária |
||
Bitola da via (mm) |
600 |
||
Formulário de condução |
Transmissão por motor hidráulico/deslocamento de tração |
||
Velocidade de conduçãokm/h |
0—3 |
||
Forma de frenagem |
Perda de pressão na frenagem (sem frenagem durante o reboque) |
||
Ângulo de partida |
4° |
||
Ângulo de aproximação |
8° |
||
Distância ao solo (mm) |
40 |
||
Capacidade de inclinação (boa superfície da pista) |
≈5‰ |
||
Raio mínimo de giro mm |
6500 (dentro) |
||
Mecanismo do braço de perfuração |
Estrutura do braço de perfuração |
Lança de trado de 2,4 m |
|
Elevador |
subida 55° descida 16° |
||
braço oscilante |
Esquerda 30,5° Direita 30,5° |
||
Ângulo de balanço |
Esquerda 45° Direita 45° |
||
Girar |
180° positivo 180° negativo |
||
Olhando para cima e para baixo |
Inclinar para baixo 105° Inclinar para cima 15° |
||
Curso de compensação mm |
1500 (padrão) |
||
1200 (opção 1) |
|||
Propulsor |
Comprimento total do propulsor mm |
HYD200 Macho Brasagem Cauda |
4210 (padrão) |
3610 (opção 1) |
|||
Comprimento da haste de perfuração mm |
3090 (padrão) |
||
2475 (opção 1) |
|||
Profundidade do furo mm |
2700 (padrão) |
||
2100 (opção 1) |
|||
Grande força de propulsão KN |
9 |
||
Sistema de fornecimento de gás |
compressor de ar |
Compressor de ar de pistão |
|
Volume de exaustão (L/min) |
210 |
||
Pressão de ar de trabalhoMpa |
0,8 |
||
Volume de gás de lubrificação da perfuratriz L |
100～150 （0,2～0,3 Mpa） |
||
sistema de abastecimento de água |
bomba de água |
Bomba de água centrífuga de reforço multiestágio |
|
Pressão de abastecimento de água para perfuração de rocha Mpa |
0,8~1,2 |
||
Pressão de água de entrada do refrigerador Mpa |
0,3~0,6 |
||
Outras configurações |
Forma de resfriamento do tanque de óleo hidráulico |
Resfriamento de água |
|
Sistema de luz |
3 luzes LED de alto brilho |
||
