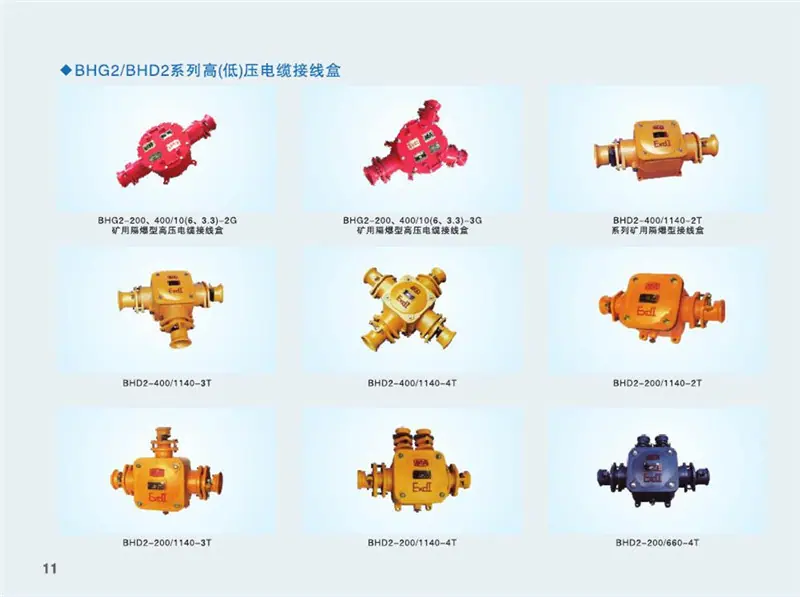

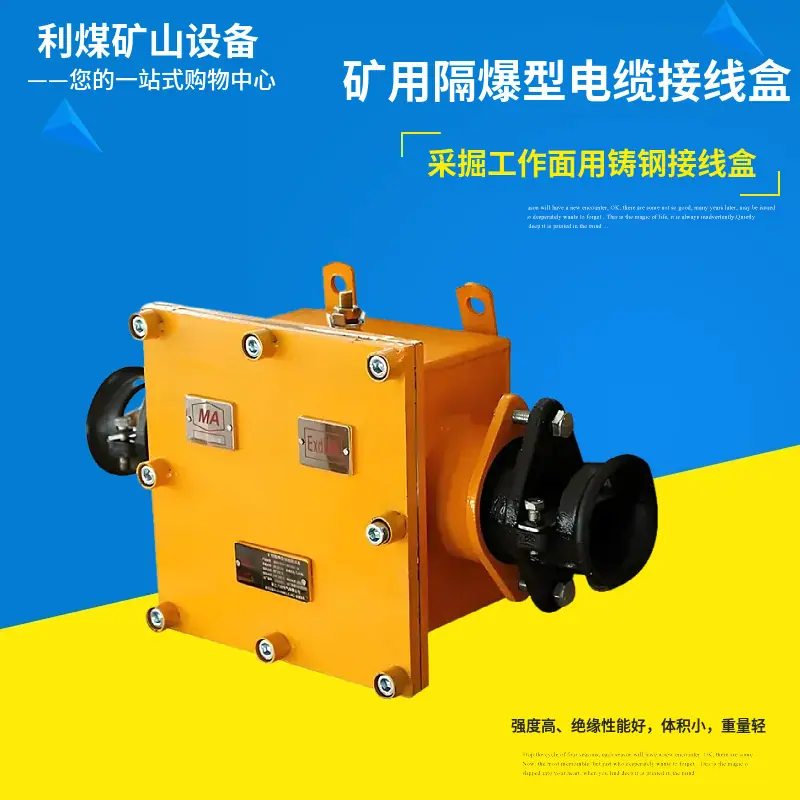

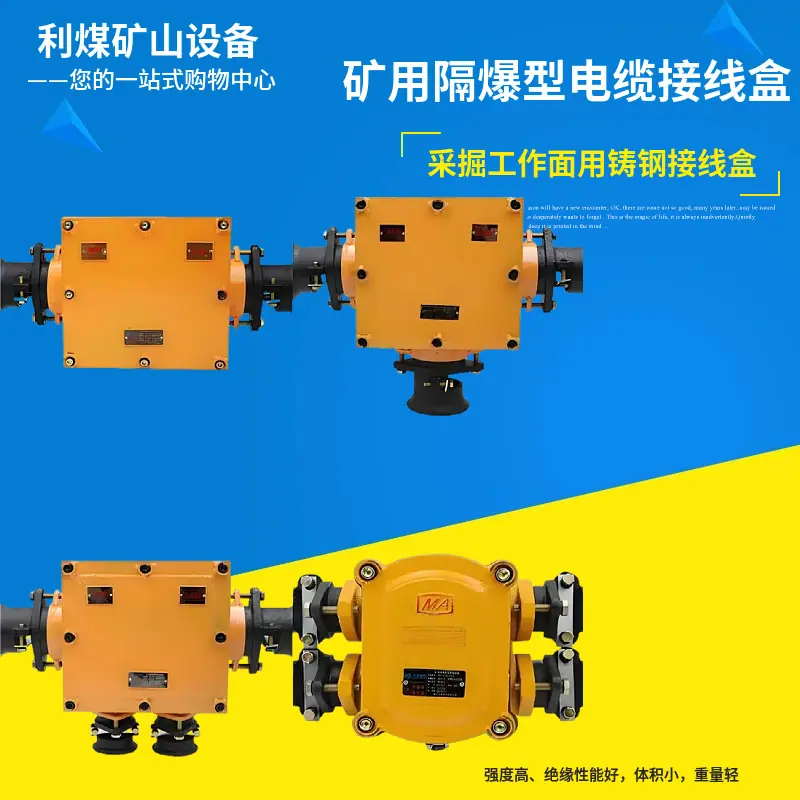

Aço Fundido Bhd2-100/1140(660)-Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Mineração 2G 3G 4G

Caixa de Distribuição de Aço Fundido 100A BHD2-100/1140(660)-2G 3G 4G Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Mina Escopo de Aplicação

A caixa de junção à prova de explosão da série BHD2 para mineração (doravante denominada caixa de junção) é adequada para minas subterrâneas de carvão com ambiente de gás explosivo (metano) e é usada como um ramal para iluminação, sinal e conexão de cabo de alimentação na rede de fornecimento de energia com AC 50Hz e tensão até 1140V.

II. BHD2-100/1140(660)-2G 3G 4G Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Minas Norma Técnica

A caixa de junção é projetada e fabricada de acordo com normas relevantes como GB3836.1-2000 "Equipamentos elétricos para atmosferas explosivas Parte 1: Requisitos gerais", GB3836.2-2000 "Equipamentos elétricos para atmosferas explosivas Parte 2: Tipo à prova de explosão 'd'", e MT429-2008 "Caixa de junção de cabos de baixa tensão tipo à prova de explosão para minas de carvão".

3. Estrutura Principal

A caixa de junção consiste em um dispositivo de entrada composto por uma placa de pressão (porca de aperto), um anel de vedação, um tampão cego, uma arruela metálica e uma placa de aperto; ela forma um invólucro à prova de explosão completo com uma carcaça e uma tampa. A carcaça é equipada com um bloco de terminais e um parafuso de aterramento interno, e a parte externa da carcaça é equipada com um parafuso de aterramento externo. Os cabos que entram e saem da caixa de junção são apertados por placas de aperto para evitar afrouxamento e vedados com anéis de vedação para prevenir a formação de um caminho de propagação de chama.
