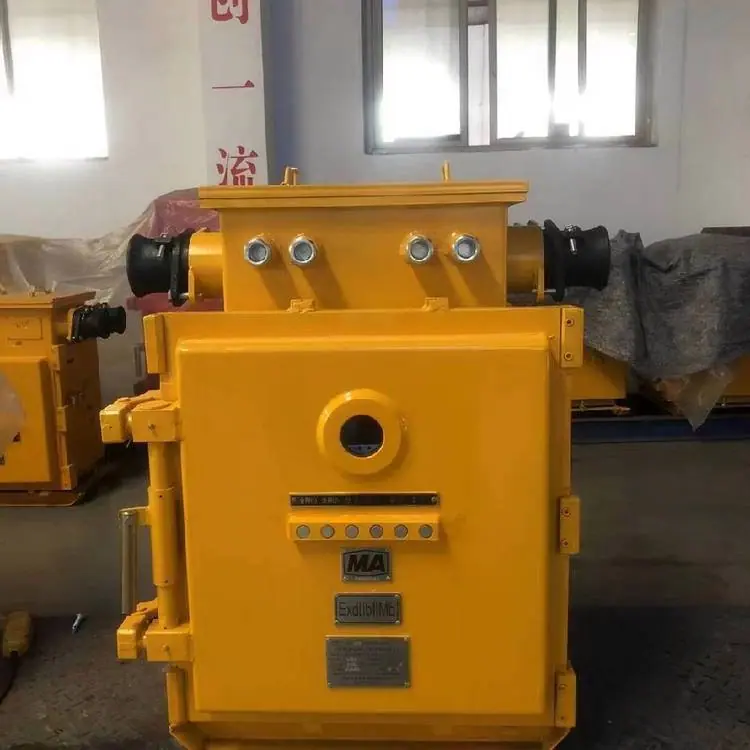

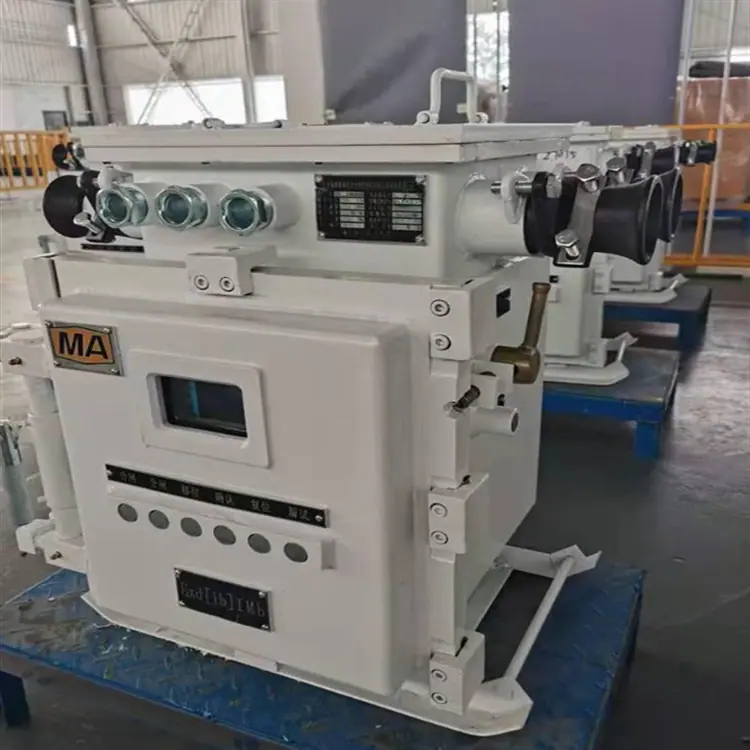

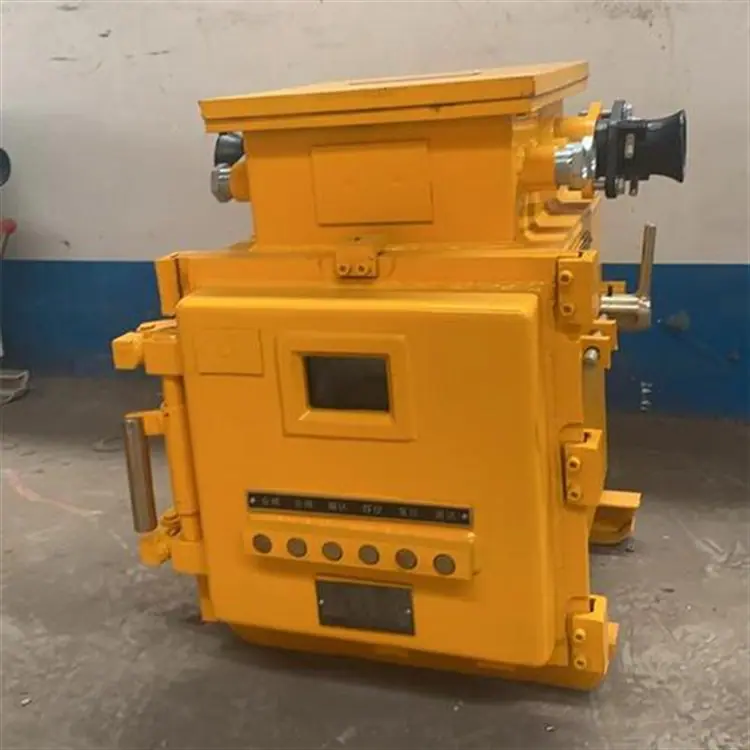

Dispositivo Abrangente de Proteção à Prova de Explosão e Segurança Intrínseca para Iluminação e Sinalização em Mineração Série Zjz

O dispositivo de proteção abrangente de sinal de iluminação à prova de explosão e intrinsecamente seguro para minas é um equipamento elétrico abrangente à prova de explosão para iluminação de 127 V e alimentação de carga de sinal, controle de alimentação e proteção contra vazamentos em minas de carvão. É utilizado em circuitos CA de 50 Hz, tensão de 1140 (660) V e abaixo. A proteção abrangente de iluminação adota uma estrutura de porta translacional de abertura rápida. O corpo principal é uma estrutura push-pull com trilhos-guia embutidos, que podem ser facilmente removidos. Os componentes de controle são instalados independentemente em um painel e podem ser substituídos rapidamente. O sistema de controle utiliza um protetor abrangente inteligente como unidade de controle, que possui funções como bloqueio de vazamento, proteção contra sobrecarga, proteção contra curto-circuito e proteção contra falha de fase. Ele adota um display LCD chinês, luz de fundo automática, instruções de operação baseadas em menu e uma senha de autorização para operações importantes, a fim de prevenir efetivamente operações incorretas. O protetor abrangente pode ser consultado e modificado online e possui funções de gravação de sequência de eventos, controle remoto, telemetria, telesinalização e teleajuste. Possui uma função completa de autoteste.
Parâmetros do dispositivo de proteção abrangente de sinal de iluminação à prova de explosão
Tensão operacional nominal do interruptor (V): 127
Tensão de funcionamento da unidade de medição de proteção (V): 127
Corrente operacional nominal do protetor (A): 1-50A
Frequência operacional nominal (Hz): 50
Circuito de detecção de vazamento: Circuito de bloqueio de vazamento
--Tensão DC12V,
Corrente<2mA
Dimensões (mm): 620*470*660
Condições para uso de dispositivo de proteção integrado de sinal de iluminação à prova de explosão
(1) A altitude não excede 2.000m;

(2) A temperatura média ambiente não é superior a +40°C e não inferior a -20°C;

(3) A humidade relativa do ar circundante não é superior a 95% (a +25°C);

(4) Em locais onde não haja forte vibração e a inclinação vertical não exceda 15 graus;

(5) Num ambiente sem gases e vapores suficientes para corroer o metal e destruir o isolamento;

(6) Pode ser utilizado em minas onde há risco de explosão de metano e pó de carvão;
