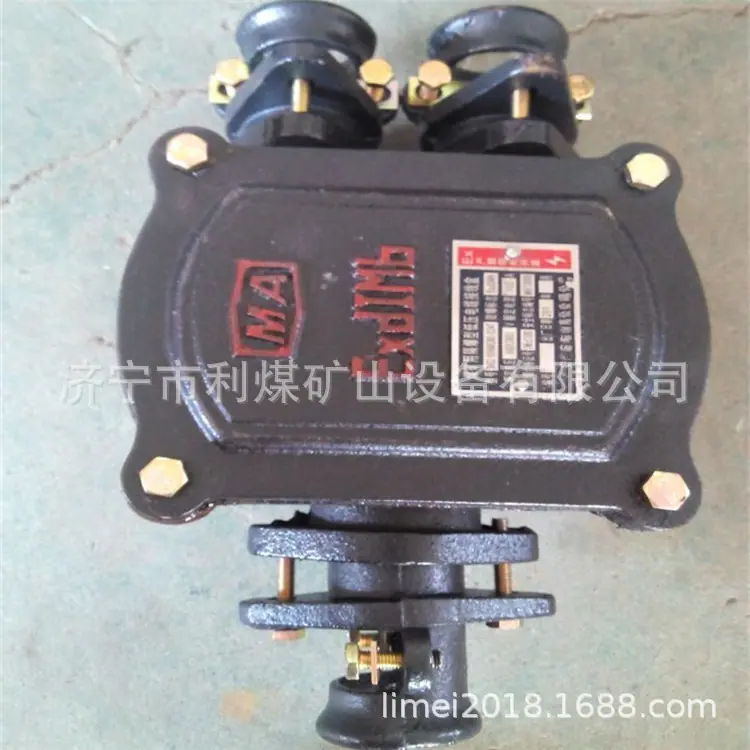

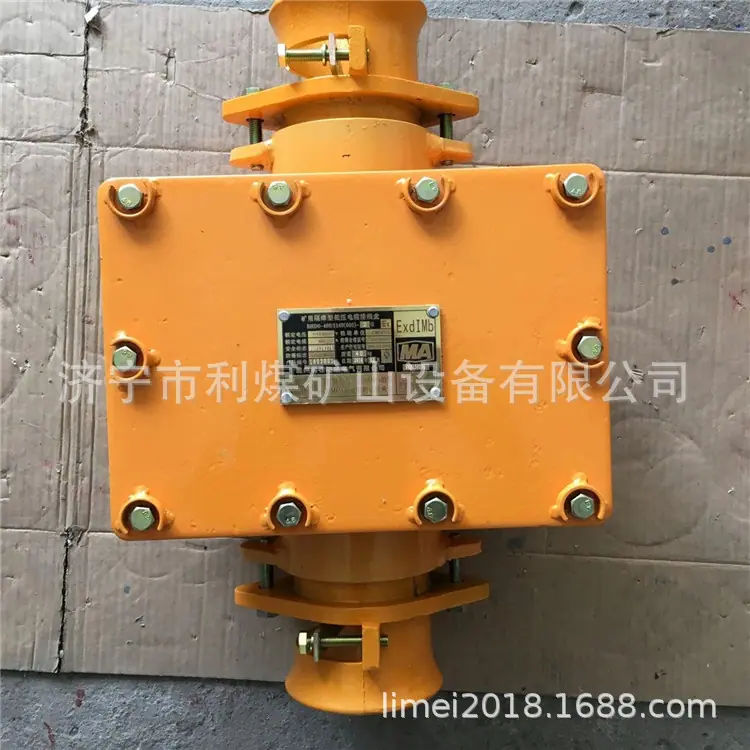

Bhd2-25/660(380)-Caixa de Junção de Cabo de Baixa Tensão à Prova de Mina 3T
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Mineração Série BHD1
3. 2 Significado do Modelo do Produto
【Descrição detalhada】

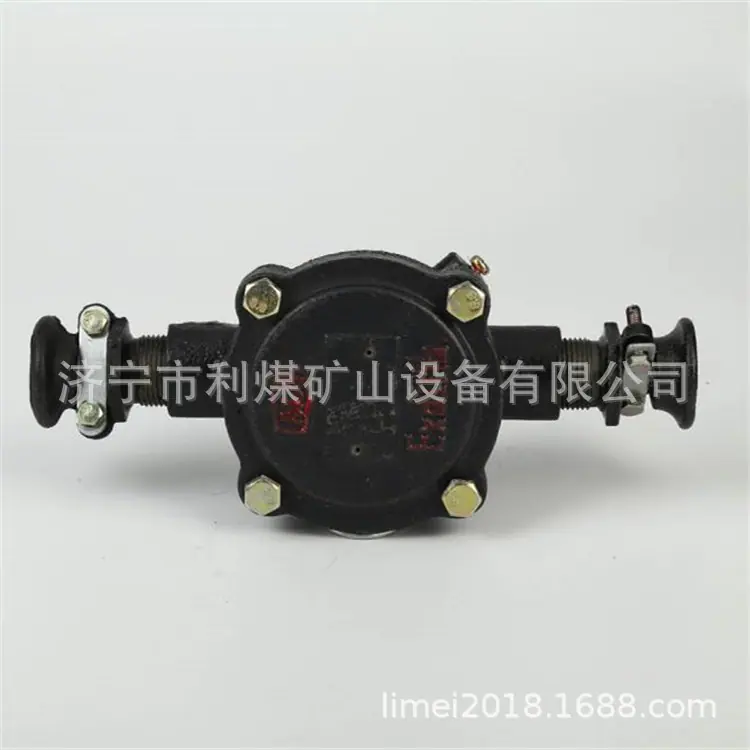

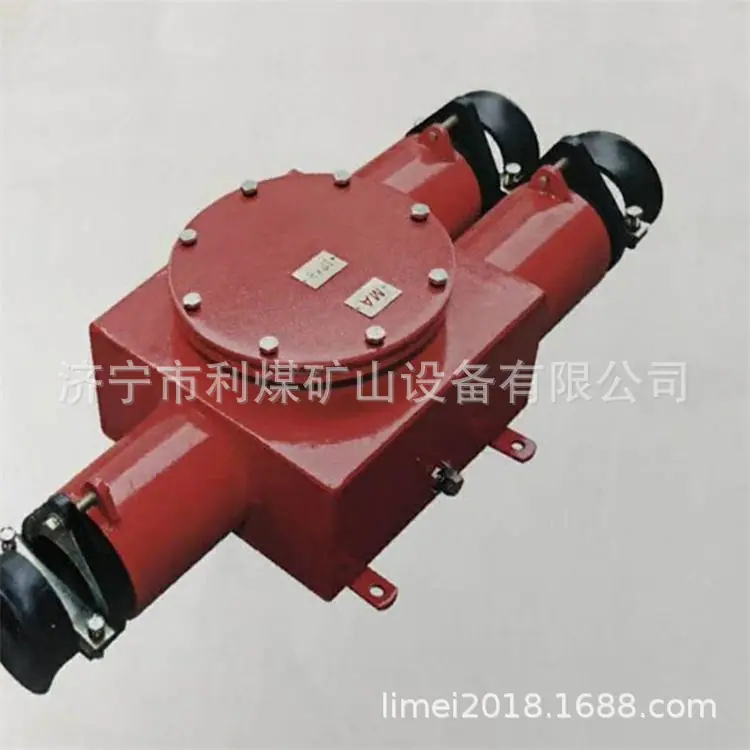

Caixa de Junção de Cabo de Baixa Tensão à Prova de Explosão para Mineração Série BHD1
Instruções de uso
1、Escopo:
Este manual especifica os requisitos e o conteúdo para que os usuários compreendam o produto, o manuseiem corretamente, o instalem, usem e o mantenham.
2、Padrão de execução:
Os produtos da série BHD1 estão em conformidade com as normas GB3836.1～3-2000 e MT429-2008 "Caixas de Junção de Cabos de Baixa Tensão à Prova de Explosão para Minas de Carvão".
3、Descrição：
3. A caixa de junção de cabos de baixa tensão à prova de explosão da série 1BHD1 é adequada para gás explosivo
(Metano) ambiente de minas de carvão subterrâneas, usado para conexão e ramificação de cabos para sinais, iluminação, energia, etc.
3.4 Tipo à prova de explosão: Tipo à prova de explosão para mineração
4、Variedade de Produtos e Parâmetros Principais
|
modelo |
Tensão nominal V |
Corrente nominal A |
Número do passe |
maior cabo Diâmetro externo milímetros |
Dimensões milímetros |
Frequência de energia Resistente à pressão V |
usar site |
|
|
hospedar |
apontar |
|||||||
|
BHD1-20/127-6T |
127 |
20 |
2 |
4 |
ø15 ø9 |
325×195×102 |
2000 |
Escolha escavação trabalhar fazer macarrão |
|
BHD1-25/380-2T |
380 |
25 |
2 |
0 |
ø15 |
255×111×72 |
2500 |
|
|
BHD1-25/380-3T |
3 |
0 |
255×185×72 |
|||||
|
BHD1-25/380-4T |
4 |
0 |
255×255×72 |
|||||
|
BHD1-25/660-2T |
660 |
25 |
2 |
0 |
ø15 |
255×111×72 |
3.000 |
|
|
BHD1-25/660-3T |
3 |
0 |
255×185×72 |
|||||
|
BHD1-25/660-4T |
4 |
0 |
255×255×72 |
|||||
|
BHD1-40/660-2T |
660 |
40 |
2 |
0 |
ø19 |
280×140×108 |
3.000 |
|
|
BHD1-40/660-3T |
3 |
0 |
280×200×108 |
|||||
|
BHD1-40/660-4T |
4 |
0 |
280×280×108 |
|||||
|

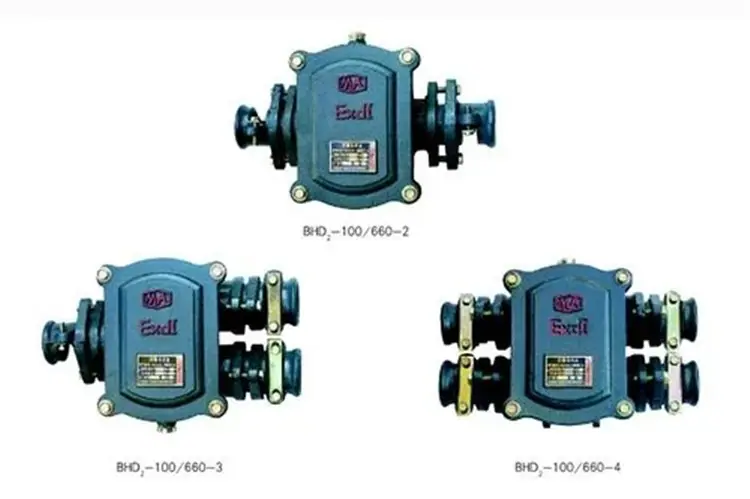

BHD1-100/660-2T |
660 |
100 |
2 |
0 |
ø37 |
361×237×144 |
3.000 |
|
|
BHD1-100/660-3T |
3 |
0 |
361×237×144 |
|||||
|
BHD1-100/660-4T |
4 |
0 |
361×237×144 |
|||||
|
BHD1-200/660-2T |
660 |
200 |
2 |
0 |
ø48 ø36 |
470×350×180 |
3.000 |
Não adoção Escavador Usinagem de superfície |
|
BHD1-200/660-3T |
2 |
1 |
470×350×180 |
|||||
|
BHD1-200/660-4T |
2 |
2 |
470×350×180 |
|||||
|
BHD1-200/1140-2G |
1140 |
200 |
2 |
0 |
ø63 |
620×350×220 |
4200 |
Escolha escavação trabalhar fazer macarrão |
|
BHD1-200/1140-3G |
2 |
1 |
ø63 |
590×430×220 |
||||
|
BHD1-200/1140-4G |
2 |
2 |
ø63ø51 |
590×430×220 |
||||
|

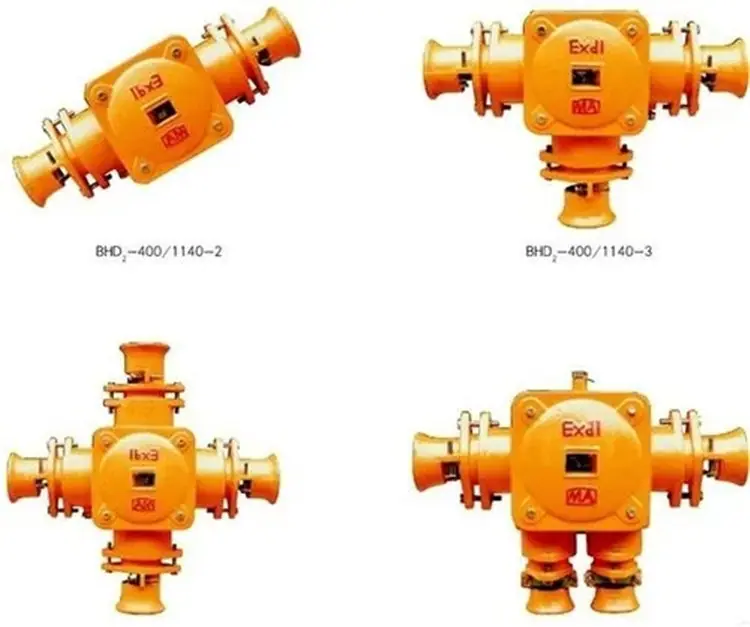

BHD1-400/1140-2G |
1140 |
400 |
2 |
0 |
ø78 |
640×350×220 |
4200 |
|
|
BHD1-400/1140-3G |
2 |
1 |
ø78 |
640×460×220 |
||||
|
BHD1-400/1140-4G |
2 |
2 |
ø78 ø63 |
670×480×220 |
||||
|
BHD1-200/660-4G |
660 |
200 |
2 |
2 |
ø48 ø36 |
520×410×175 |
3.000 |
|
|
BHD1-400/660-4G |
660 |
400 |
2 |
2 |
ø78 ø63 |
670×480×220 |
3.000 |
|
Nota: Não deve haver fenômeno de ruptura ou centelhamento durante o teste de tensão suportável na frequência da rede de 1 min.
5. Condições de trabalho:
Este produto deve funcionar normalmente nas seguintes condições:
a) Pressão do ar ambiente (86～110) kPa;
b) temperatura ambiente (—20～＋40)℃;
c) humidade relativa do ar não superior a 98% (a +25℃);
d) Minas de carvão subterrâneas com misturas explosivas de metano;
e) ambientes sem vibrações significativas de trepidação e impactos violentos;
f) em ambientes de metal não corrosivo e gás e vapor isolantes;
g) Nível de poluição: nível 3;
h) Categoria de instalação: Classe III.
