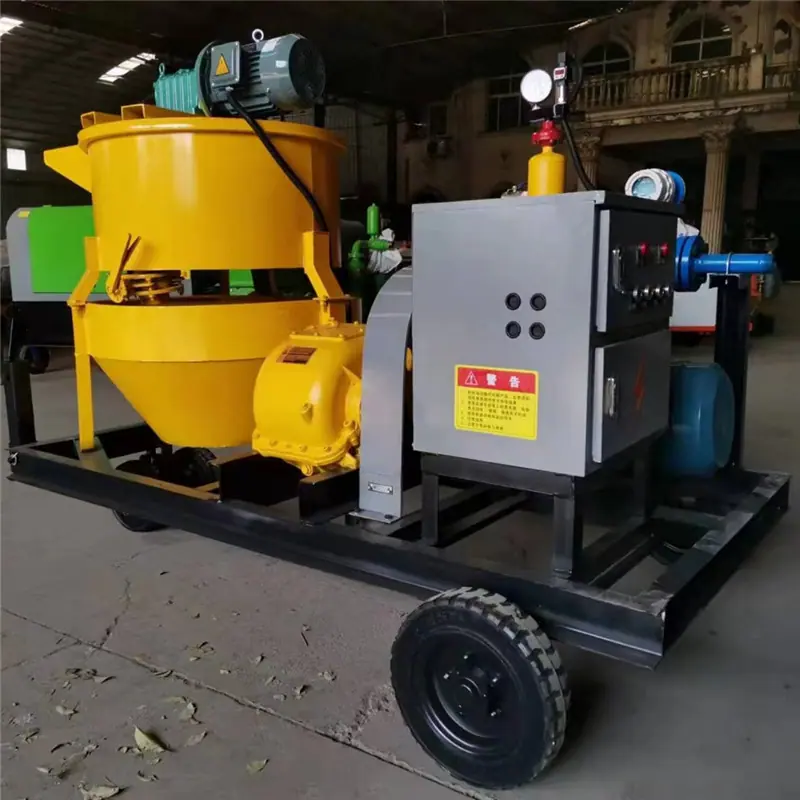

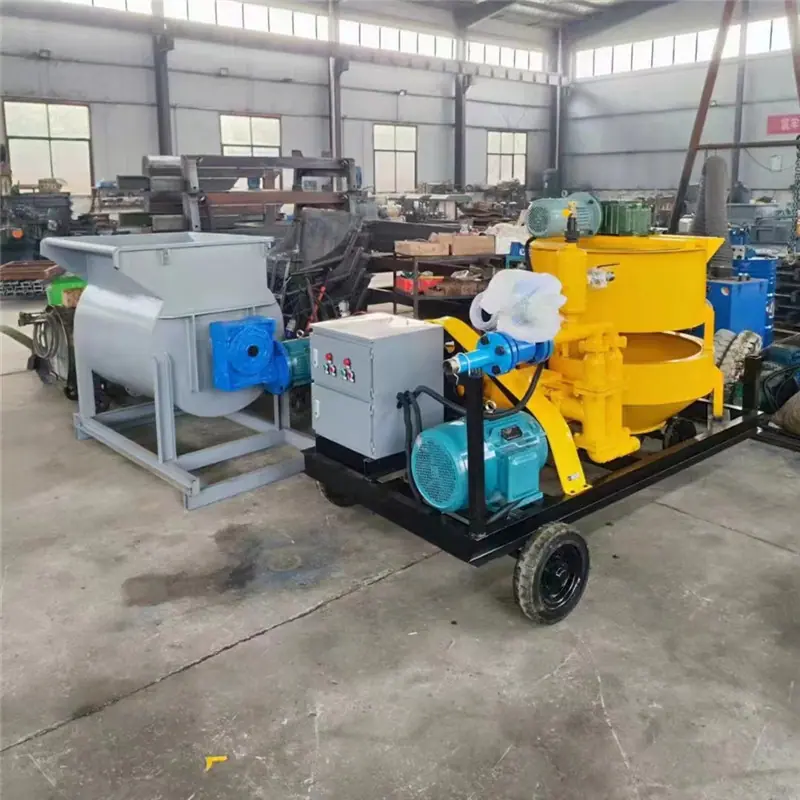

Máquina de misturar argamassa e injetar WDSJ-5 tipo máquina de injeção para engenharia de construção de minas

A máquina integrada de mistura de argamassa e injeção tipo WDSJ-5 é um novo design aprimorado por nossa empresa, baseado nas vantagens de máquinas similares, integrando
Função de mistura e armazenamento; Operação de injeção, registro de injeção, impressão; Exibição de fluxo, exibição de pressão em um. Sua estrutura é compacta e o uso é方
Conveniente, confiável, simples de manter. Pode misturar materiais de alta concentração e alta viscosidade, como argamassa de cal e areia, calda de cimento, etc. Quando equipado com a bomba de injeção BW70/8,
Principalmente usado para injeção em obras de engenharia civil como estradas, pontes, barragens, defesa nacional e minas; também usado como argamassa em projetos de componentes pré-moldados e protendidos.
Expansão por injeção;
A argamassa injetada pela bomba de injeção, as partículas de areia devem ser peneiradas, com tamanho de partícula não superior a 3 mm. A massa de partículas de areia com tamanho de partícula inferior a 1 mm corresponde à massa total de areia
de 60% ou mais, e não deve ser misturado com pedras ou outros detritos (tais como; pregos de ferro, vegetação, etc.) durante a injeção. Deve ser uma pasta homogênea uniformemente misturada, não
Deve haver areia seca e torrões duros, o valor de consistência não é inferior a 8 cm, o consistômetro pesa 300g.

2 Principais parâmetros técnicos de desempenho
Modelo do Equipamento: Máquina Tudo-em-Um para Mistura e Injeção de Argamassa WDSJ-5
2.1 Sistema de Mistura

Número de série Parâmetros técnicos principais
1 Capacidade de produção (m³/h) 5
Modelo de 2 motores Y100L-2
Potência de 3 motores (KW) 3
4 Velocidade do motor (r/min) 1420
5 Redutor modelo WPDX-100
Relação de 6 velocidades 1:30
7 Volume útil do tambor misturador (L) 280
2.2 Sistema de rejuntamento
Número de série Bomba de injeção modelo BW70/8
1 Número de cilindros 2
2 Furos (mm) 80
3 Curso do pistão (mm) 75
4 Pressão (MPa) 8
5 Vazão (L/min) 75
6 Potência do motor (KW) 11
7 Velocidade de entrada (r/min) 1440
WD SJ 5
3
8 linhas de tubos de lama diâmetro interno(mm) 38
9 Altura de sucção (m) 2
10 Correias em V modelo B2032 (3 sulcos)
2.3 Sistema de impressão de exibição do registrador de rejuntamento e medidor de vazão eletromagnético
Número de série Parâmetros técnicos principais
1 Gravador de rejunte modelo YC-1
2 Gravador de rejunte precisão 1,0%
3 Tensão de entrada do registrador de injeção (V) AC220
4 Medidor de vazão eletromagnético modelo WDD32YTPIARN2
5 Medidor de vazão eletromagnético classe de precisão 0,5
6 Medidor de vazão eletromagnético pressão nominal (MPa) 6,3
7 Vazão eletromagnética diâmetro (mm) DN32
8 Vazão do medidor de vazão eletromagnético (L/min) 250
9 eletrodos 316L
