Fabricante de Caixa de Junção de Fibra Óptica para Mineração Fhg4 Atacado Caixa de Junção de Fibra Óptica Intrinsecamente Segura para Mineração Fhg6

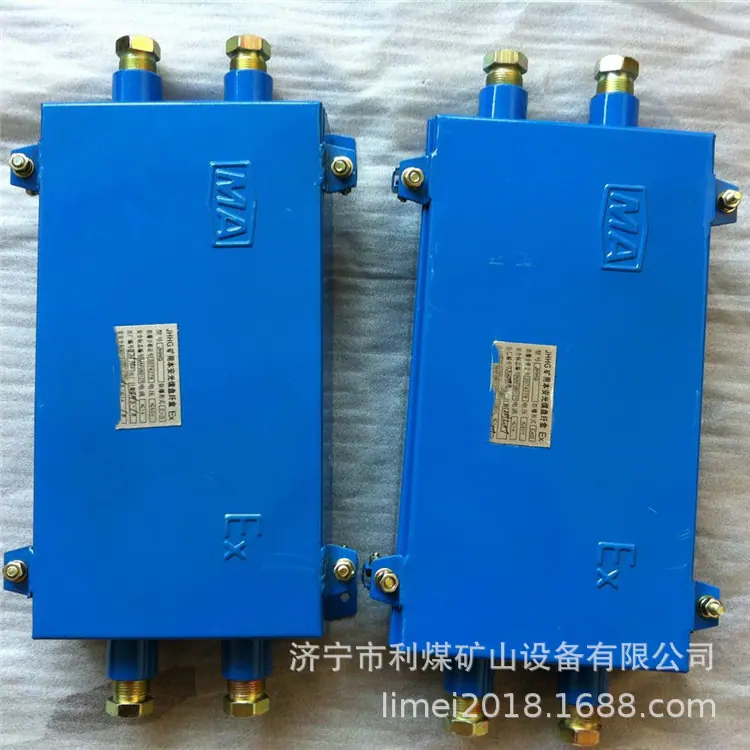

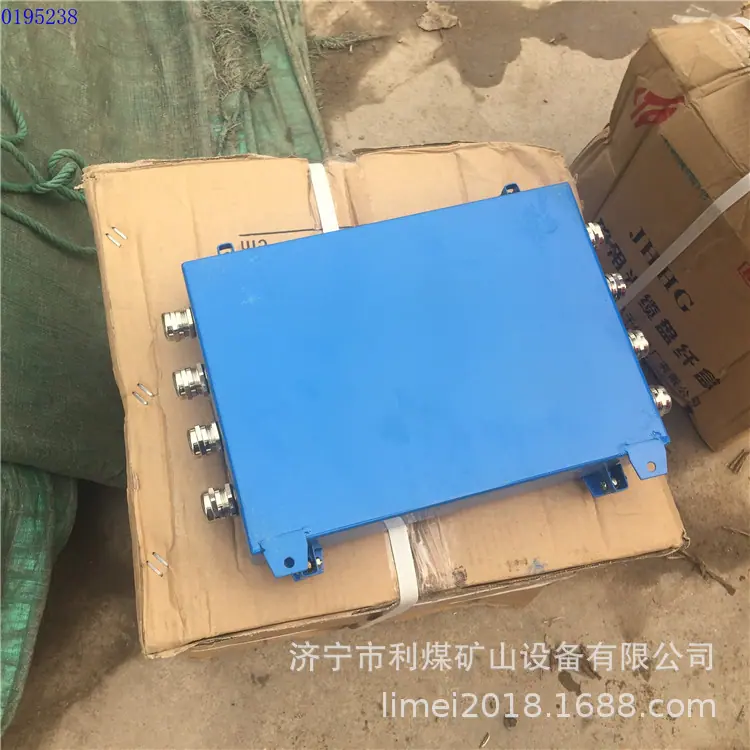

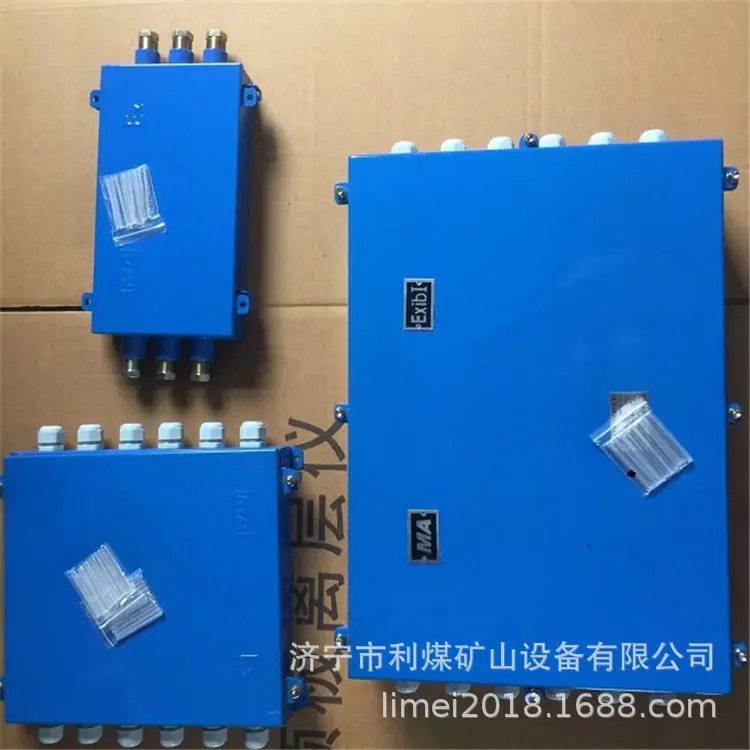

Nome: Caixa de junção de fibra óptica de mineração

Parâmetros técnicos: 12 núcleos, 24 núcleos, 36 núcleos, 48 núcleos.



Âmbito de aplicação: Adequado para uso em ambientes de gás e pó de carvão subterrâneos em minas de carvão, para uso como cabo óptico e conexões de fibra óptica.

Finalidade da fiação: Este produto só pode ser usado para conexão de cabos de fibra óptica em minas.

Instruções para fazer o pedido: Ao fazer o pedido, informe a quantidade do pedido, as especificações e o diâmetro do cabo correspondente.

Nota: Como a fibra óptica não transporta eletricidade, desde o ano passado, a caixa de junção de fibra óptica para minas emitiu apenas certificados de segurança de carvão, não certificados à prova de explosão. Para detalhes, pergunte aos padrões de segurança ou a vários departamentos de inspeção.



O design estrutural da caixa de enrolamento de cabo óptico intrinsecamente seguro para mineração JHHG é do tipo de abertura para cima e para baixo. Para abrir o invólucro, você só precisa desparafusar 4 parafusos de fixação, o que é conveniente e confiável para instalar. O invólucro é feito de plásticos de engenharia ABS de alta qualidade, e a aparência é bonita e generosa.

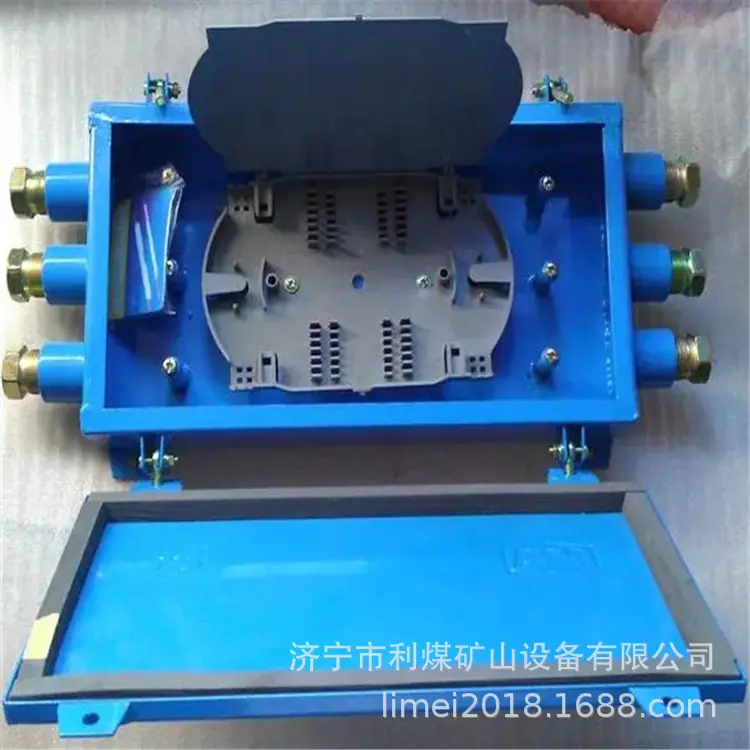

A bandeja de armazenamento de fibra óptica na caixa tem um design flip-up com um ângulo de abertura de mais de 90 °, o que torna muito conveniente fixar o tubo termorretrátil, enrolar a fibra óptica, expandir a capacidade e realizar manutenção.



Tipo à prova de explosão: mineração intrínseca à prova de explosão marca: ExibI;

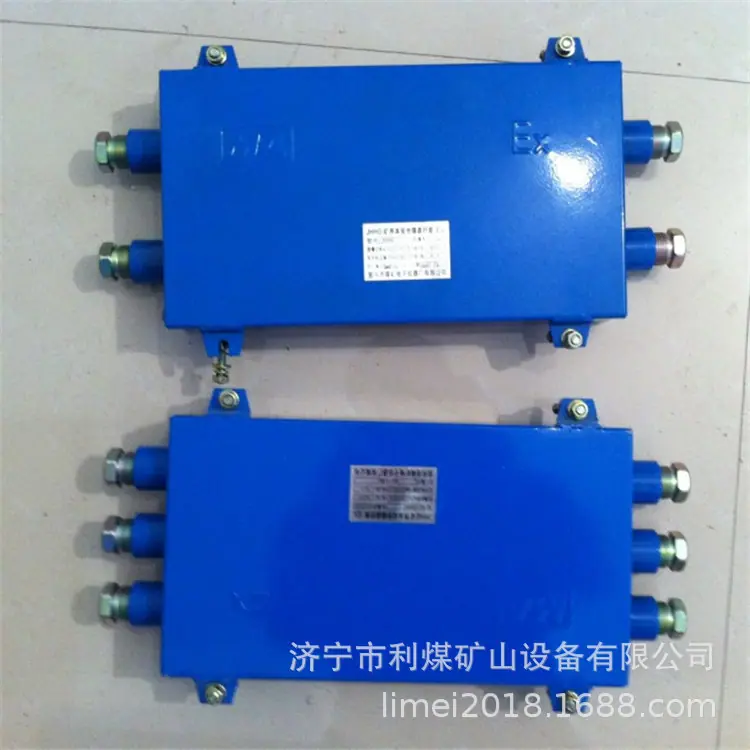

Caixa de distribuição de fibra de mineração FHG4/caixa de carretel de cabo de fibra de mineração JHHG



1 FHG4 de quatro vias e FHG6 de seis vias conteúdo do assunto e escopo de aplicação

Esta norma especifica o tipo e os parâmetros básicos, requisitos, métodos de teste, regras de inspeção e marcação, embalagem, transporte, armazenamento, etc. da caixa de distribuição de fibra óptica de mineração FHJG4 (doravante denominada caixa de distribuição).

Esta norma se aplica a caixas de distribuição de fibra óptica de mineração, que são usadas principalmente para conectar cabos de fibra óptica para transmissão de sinais subterrâneos em minas de carvão para continuar a transmissão de sinais ópticos.



2 Tipo à prova de explosão: tipo de mineração

Marca à prova de explosão: ExibⅠ

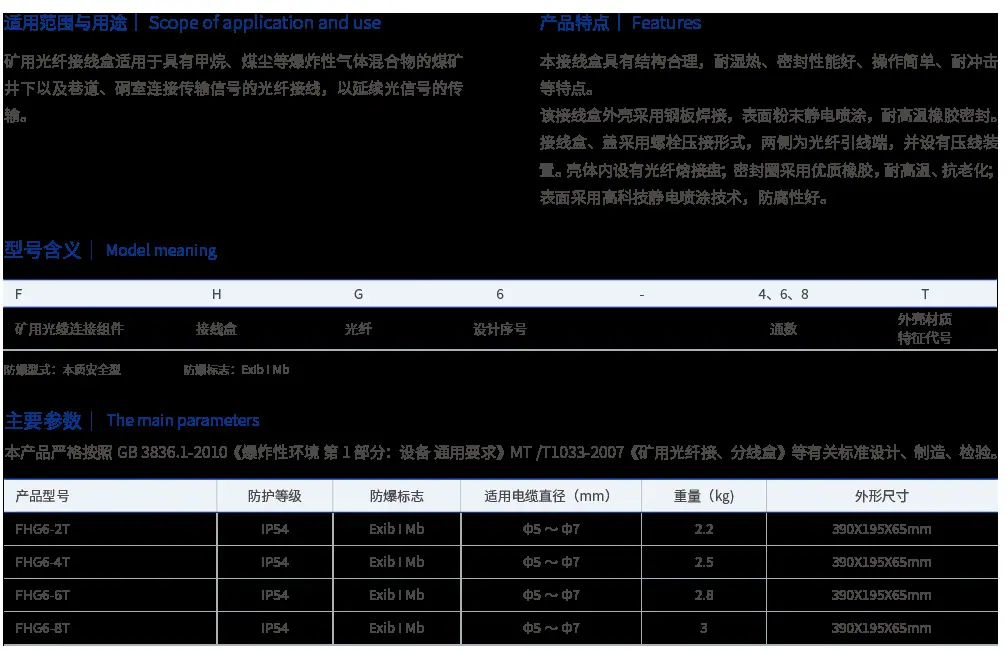

3 especificações

Número de núcleos de fiação: 12/24/36/48 núcleos

Número de saídas de cabo: seis

Diâmetro do cabo óptico aplicável: φ8-14mm

Dimensões: 297*210*65mm

Massa: 2kg



4 Requisitos técnicos para FHG4 de quatro vias e FHG6 de seis vias

4.1 As caixas de junção devem atender aos requisitos desta norma e ser fabricadas de acordo com desenhos e documentos técnicos aprovados por meio de procedimentos prescritos.



4.2 Condições ambientais:

Pressão atmosférica: 80kPa ~ 110kPa

Umidade relativa: ≤98% (+25℃)

Temperatura do ambiente de trabalho: -5℃ ~ 40℃

No ambiente onde o ar ao redor contém uma mistura de gases voláteis, não há gotejamento de água e não há solavancos e vibrações fortes.

Temperatura de armazenamento: -40°C~+60°C

Vibração: aceleração 50m/s2

Choque: Aceleração máxima 500m/s2



4.3 Funções básicas

Ele tem a função de restaurar a integridade da capa do cabo óptico e a continuidade mecânica dos componentes principais do cabo óptico.

Ele fornece conectividade elétrica, aterramento ou desconexão de componentes metálicos em cabos ópticos.

Protege conectores de fibra óptica de influências ambientais

Fornece a função de colocar conectores de fibra óptica e armazenar as fibras ópticas restantes



4.4 Aparência

4.4.1 O revestimento deve ser uniforme e não deve apresentar bolhas, rachaduras ou descascamentos óbvios. As peças de metal não devem apresentar corrosão ou danos mecânicos óbvios; os botões do interruptor devem ser flexíveis e confiáveis, as peças devem ser firmes e não soltas, e as peças de plástico não devem apresentar deformações que afetem o desempenho do produto.

4.4.2 O texto nas placas e placas de identificação deve ser claro e a instalação deve ser firme e reta.

4.4.3 Outros requisitos de aparência devem estar em conformidade com as disposições da GB 3836, GB/T 12173 e outros padrões relevantes da indústria.



4.5 Estrutura

A caixa de distribuição de fibra óptica consiste em quatro partes: o invólucro externo, componentes internos, componentes de vedação e componentes de proteção do conector de fibra óptica. Ela atende aos requisitos de YD/T814.1.

4.5.1 Componentes internos

Os componentes internos da caixa de distribuição de fibra óptica incluem as seguintes peças:

Estrutura de suporte: É o corpo principal dos componentes internos e é usado para dar suporte à estrutura interna.

Dispositivo de segurança de fibra óptica: usado para armazenar conectores de fibra óptica (e suas organizações de proteção de conectores fixos de fibra óptica) e fibras ópticas restantes em ordem. O raio de curvatura da bobina de fibra óptica restante não é menor que 30 mm, e há marcas de número de fibra facilmente identificáveis e espaço de operação conveniente para reconexão.

Dispositivo de fixação do cabo óptico: usado para fixar a bainha do cabo óptico e os componentes do núcleo do cabo óptico e fixá-los firmemente

4.5.2 Conjunto de proteção do conector fixo de fibra óptica

A proteção da junta fixa de fibra óptica adota o tipo termoencolhível. A temperatura de amolecimento térmico do material usado no componente de proteção não é inferior a 65℃, e pode ser usado por um longo tempo a uma temperatura de -40℃ a +65℃

4.5.3 Outros requisitos estruturais

Outras estruturas estão em conformidade com GB3836, GB/T 12173 e outros padrões da indústria.
