Suporte Bomba Elétrica de Drenagem de Areia Personalizada Bqs30-360/9-75/B Bomba Elétrica de Drenagem de Areia Bqs30-360/9-75/B

(I)、Visão Geral

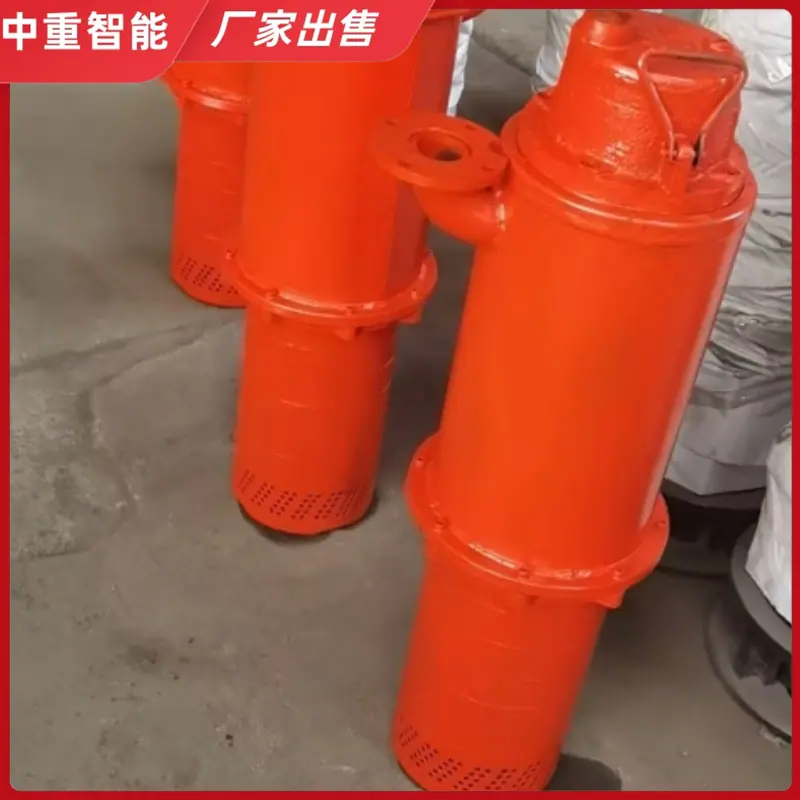

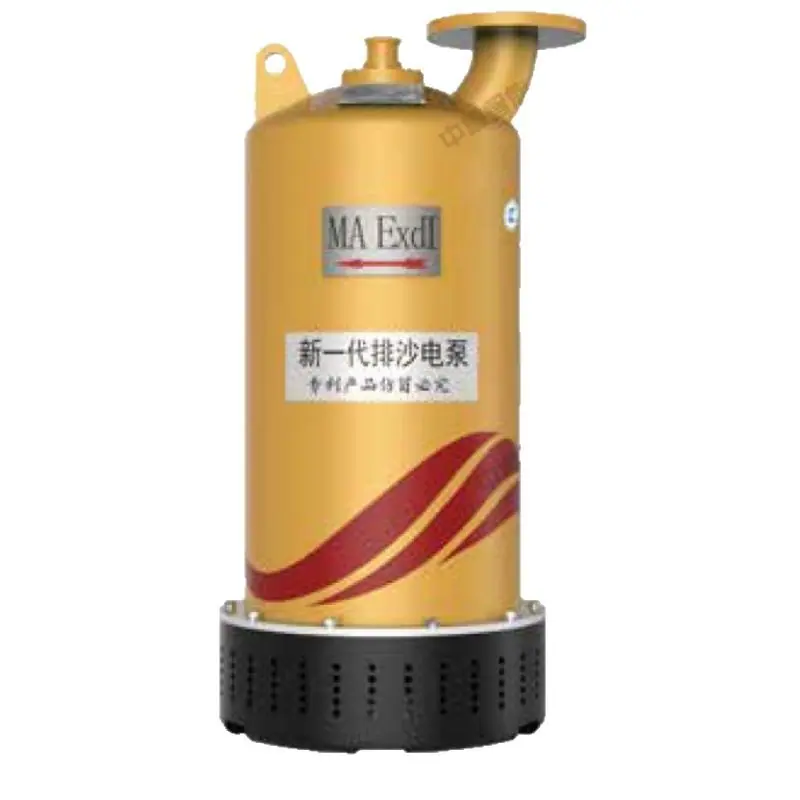

Bomba de areia submersível à prova de explosão BQS para minas

É um equipamento de drenagem de mina de carvão que combina uma bomba e um motor. A bomba elétrica é uma estrutura externa vertical, o motor é seco e a bomba é externa e semi-interna. A camada intermediária entre a carcaça do motor e a camisa de água da bomba elétrica externa é equipada com um tubo de água de resfriamento para garantir o efeito de resfriamento do motor, e pode operar normalmente mesmo quando exposto à água. A bomba está sob o motor e é um tipo de bomba de fundo, que pode bombear águas rasas. A bomba elétrica é fácil de instalar e usar. Sob as condições de uso especificadas, o tempo médio de operação sem problemas da bomba elétrica atende aos requisitos especificados.

(II) Ambiente de Uso e Condições de Trabalho

É adequado para uso em minas com riscos de explosão de carvão, como gás ou pó de carvão, e também pode ser usado em túneis de minas de carvão que não sejam áreas de trabalho de mineração, poços de água e outros locais no fundo do poço para descarregar esgoto contendo sobras de rocha, partículas de carvão, lama e outras partículas sólidas.

(2) Fonte de alimentação CA trifásica com frequência de alimentação de 50 Hz e tensão nominal de 380/660 V/1 140 V (tolerância de ±5%)

(3) A quantidade de água bombeada deve atender à vazão nominal da bomba elétrica:

(4) A profundidade da bomba elétrica submersa em água não deve exceder 5 m; a temperatura do meio de transporte não deve exceder 40 ° C; o valor do pH do meio de transporte deve estar dentro da faixa de 4 ^ 10:

(6) A concentração volumétrica do meio contendo partículas sólidas não deve exceder 2%; o diâmetro máximo da coluna do sólido no meio não deve ser maior que 50% da dimensão mínima da seção de fluxo do canal de fluxo da bomba.

(7) Temperatura do ambiente de trabalho 0 ^ 40C;

(III)、Características Estruturais do Produto

() O motor da bomba elétrica é Classe "I" conforme especificado em GB3836.1-2010.

(2) O tipo à prova de explosão da bomba elétrica é à prova de chamas: a marca à prova de explosão da bomba elétrica é "Exdl Mb".

(3) O tipo de proteção da bomba elétrica é "IPX8", conforme especificado em GB/T4942.1.

(0) A classificação do motor da bomba elétrica é uma classificação contínua baseada no sistema de serviço contínuo (SI).

(5) A bomba elétrica é composta por duas partes: um motor assíncrono trifásico seco e uma bomba d’água. É uma conexão direta coaxial

(6) São utilizados rolamentos de esferas radiais de alta precisão e rolamentos de esferas de contato angular, com desempenho de suporte ideal e operação flexível

(7) Uma câmara de óleo de vedação é configurada entre a máquina e a bomba, e dois conjuntos de selos mecânicos com alto desempenho de vedação são selecionados. Ao mesmo tempo, um dispositivo de alívio de pressão de água é usado para garantir o efeito de vedação confiável do motor.

(8) O impulsor é um tipo centrífugo fechado, um canal de fluxo largo, um tipo antientupimento e um tipo aberto. As peças do canal de fluxo da bomba usam palhetas-guia positivas e negativas e uma voluta. O material das peças de fluxo da bomba elétrica é ferro dúctil.
