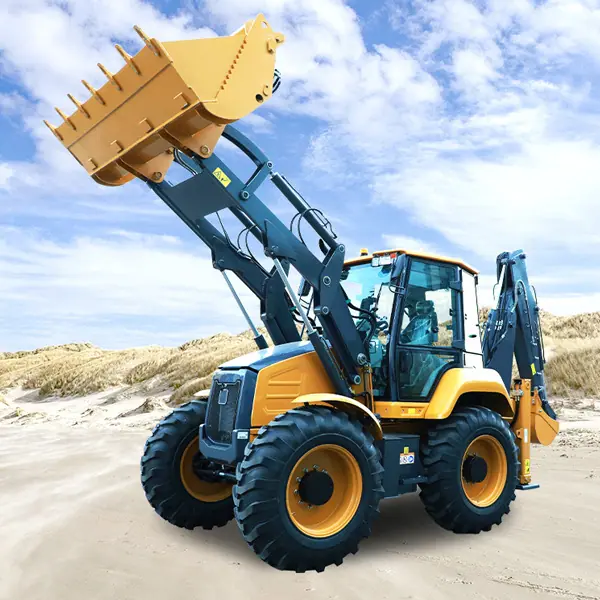

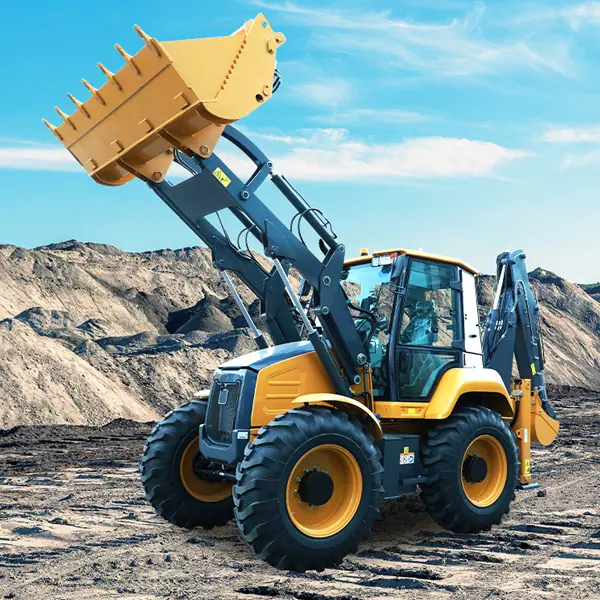

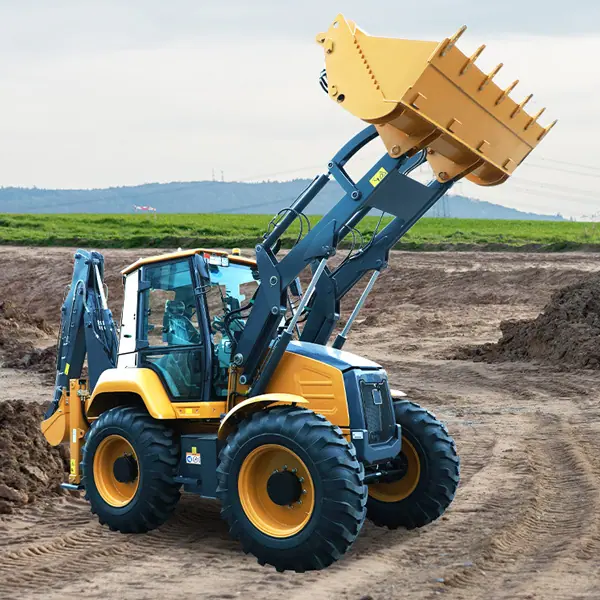

Retroescavadeira 3570S
A retroescavadeira é um equipamento de engenharia versátil que integra funções de escavação e carregamento, adaptando-se a diversas condições de trabalho complexas. Seu design é compacto e sua direção é flexível, permitindo que opere facilmente em espaços estreitos, como em engenharia municipal, canteiros de obras, manutenção de estradas e outros cenários. Este modelo adota um dispositivo de trabalho de alta resistência, com uma estrutura robusta e durável, capaz de suportar demandas de operação de alta intensidade, e também é equipado com um sistema de direção multi-modo nas quatro rodas, proporcionando forte capacidade de transposição e uma ampla faixa de trabalho. Suas ações de escavação e carregamento alternam suavemente, com alta eficiência de coordenação, o que pode melhorar significativamente a eficiência do trabalho. Além disso, este modelo suporta a seleção de dezenas de ferramentas de trabalho, como caçambas, garfos, rompedores, etc., para atender a diferentes necessidades operacionais e alcançar múltiplos usos com uma única máquina. A adaptabilidade, a capacidade de operação coordenada e a expansibilidade multifuncional da retroescavadeira a tornam a escolha para áreas como construção municipal, manutenção de rodovias e resposta a desastres, ajudando os usuários a concluir diversas tarefas de engenharia.
Parâmetros de configuraçãoParâmetros da peça | |||
ModeloModelo | |||
Trem de força | motor | ModeloModelo | YC4DK100-T304 |
Tipo | Quatro cilindros, turboalimentado com intercooler, common rail de alta pressão | ||
Diâmetro do cilindro×jornadaDiâmetro × curso | 98mm× 120mm（3,86pol×4,72pol） | ||
Cilindrada total | 3.621L（0.80gal） | ||
Potência nominal | 73,5kW（99cv） | ||
Velocidade nominal de rotação | 2200 r/min | ||
Alto torqueMáx. torque | 400N·m/1600~1800r/min | ||
Sistema de transmissão | Velocidade máxima de condução | Marcha para Frente I | 6km/h（3.7mile/h） |
Marcha à Frente II | 10km/h（6,2milhas/h） | ||
Marcha à Frente III | 21km/h（13mile/h） | ||
Marcha à Frente IV | 38km/h（23.6mile/h） | ||
Marcha a Ré I | 6km/h（5.0mile/h） | ||
Marcha a Ré II | 10km/h（6,2milhas/h） | ||
Marcha a Ré Ⅲ | 21km/h（13mile/h） | ||
Marcha a Ré Ⅳ | 38km/h（23.6mile/h） | ||
Caixa de velocidade | Tipo | PowerShift | |
Mudando de marcha | Quatro na frente quatro atrás F4R4 | ||
Eixo de tração | Tipo | Tração nas quatro rodas 4WD | |
Configuração do pneu | Modelo da roda dianteira/raio de rolamentoTipo de roda dianteira / raio de rolamento | 16.9-28/658mm（25.9in） | |
Modelo da roda traseira/meio roloTipo de roda dianteira / raio de rolamento | 16.9-28/658mm（25.9in） | ||
Pressão do pneu dianteiro | 0.3MPa/43.51Psi | ||
Pressão do pneu traseiro | 0,3 MPa / 43,51 psi | ||
Sistema de freioSistema de freio | Freio de condução | Tipo | Frenagem úmida hidráulica |
Freio de estacionamentoFreio de estacionamento | Tipo | Pinça de disco com controle de eixo flexível | |
Sistema hidráulicoSistema hidráulico | Sistema de direção hidráulica | Tipo | Direção hidráulica completa |
Pressão de trabalho do sistema | 16MPa/2321Psi | ||
Sistema hidráulico da unidade de trabalho | Bomba de óleo de trabalhoWorking oil pump | Bomba de pistão de deslocamento variável | |
Fluxo | 165L/min | ||
Pressão nominal | 25MPa/3626Psi | ||
Sistema elétrico | Tensão do sistemaSystem voltage | 12V | |
Bateria de armazenamentoStorage battery | 75Ah, 975CCA | ||
Parâmetros de tamanhoParâmetros de dimensão |
| ||
modeloModelo | Parâmetros de unidade métrica | Parâmetros de unidades imperiais |
|
Par de Unidade Métricaametros | Unidade Imperial Parametros |
| |
A Comprimento total | 6137mm | 241,61 pol |
|
B Largura total | 2587mm | 101,85 pol |
|
C Altura total | 3716 mm | 146,3 pol |
|
Altura da cabine D | 3056mm | 120,31 pol |
|
Distância entre eixos E | 2209mm | 86,97 pol |
|
F Vão livre mínimo do solo（Eixo dianteiro） | 442 mm | 17,4 pol |
|
G Largura da roda dianteira | 2.380 mm | 93,7 pol |
|
H Largura da roda traseira | 2.380 mm | 93,7 pol |
|
U Inclinação máxima de subida (Ângulo de saída) U Maximum gradeability (Departure angle) | 20° | 20° |
|
Peso total | 9750kg | 21495 lb |
|
Bitola dianteira | 1940 mm | 76,38 pol |
|
Bitola da roda traseira | 1940 mm | 76,38 pol |
|
Raio mínimo de giro (centro da roda traseira)Minimum turning radius（Center of rear wheel） | 4540mm | 178,74 pol |
|
Raio mínimo de giro（Exterior da roda dianteira） | 4550mm | 179,3 pol |
|
Raio mínimo de giro (lado externo da caçamba) | 5345mm | 210,43 pol |
|
Força de tração máxima | 90kN | 90kN |
|
Carregar parâmetrosCarregando parâmetros |
| ||
modeloModelo | Parâmetros de unidade métrica | Parâmetros de unidades imperiais |
|
Eu Profundidade de escavaçãoI Profundidade de escavação | 156 mm | 6,14 pol |
|
Ângulo de retração do Balde J | 42° | 42° |
|
K Altura máxima de basculamento | 2763 mm | 108,78 pol |
|
L Faixa de basculamento sob altura máxima de basculamento | 828mm | 32,6 pol |
|
Ângulo de descargaMÂngulo de basculamento | 45° | 45° |
|
N Altura máxima de trabalho | 4592mm | 180,79 pol |
|
O Pino do Braço Grande Altura Máxima do Pino do Braço | 3531mm | 139,02 pol |
|
Carga nominal | 3500kg | 7716 lb |
|
Força máxima de desagregação (Cilindro da lança) | 72.6kN | 72.6kN |
|
Força de escavação do braçoBoom breakout force | 56.8kN | 56.8kN |
|
Capacidade do baldeCapacidade do balde | 1,3m³ | 1,7 m³ |
|
Altura máxima de elevação e capacidade de elevaçãoMaximum lifting height and lifting capacity | 45.43kN | 45.43kN |
|
Tempo de elevação da lançaBoom lifting time | 5S | 5S |
|
Três itens e Tempo total de ciclismo | 10S | 10S |
|
Parâmetros de mineraçãoParâmetros de escavação |
| ||
modeloModelo | Parâmetros de unidade métrica | Parâmetros de unidades imperiais |
|
Par de Unidade Métricaametros | Unidade Imperial Parametros |
| |
Ângulo rotativo P do balde | 195° | 195° |
|
Q Raio máximo de escavação | 5480mm | 215,75 pol |
|
Raio máximo de escavação (com lança telescópica) | 6606mm | 260,08 pol |
|
R Profundidade de Escavação RProfundidade máxima de escavação | 4353mm | 171,38 pol |
|
Grande profundidade de escavação (com lança extensível)Profundidade máxima de escavação（adicionar haste de balde telescópica) | 5555mm | 218,7 pol |
|
Altura máxima de carregamento do Balde S | 5393mm | 212,32 pol |
|
Altura máxima de carregamento da caçamba（adicionar haste telescópica da caçamba) | 6143mm | 241,85 pol |
|
T Distância de descarregamento TFaixa de despejo | 1850 mm | 72,83 pol |
|
V Altura máxima de escavação | 5393mm | 212,32 pol |
|
Altura máxima de escavação（adicionar lança de caçamba telescópica) | 6143mm | 241,85 pol |
|
V Altura máxima de escavação (Com os estabilizadores erguidos) | 5744mm | 226,14 pol |
|
Altura máxima de escavação （Com sapatas estendidas、adicionar lança telescópica) | 6494mm | 255,67 pol |
|
Dou RongCapacidade do balde | 0,1-0,35m³ | 0,13-0,46 m³ |
|
Força máxima de escavação (Caçamba) | 65kN | 65kN |
|
Força de escavação do braço da caçambaBucket arm digging force | 38.6kN | 38.6kN |
|
Capacidade de elevação na extensão horizontal máxima | 13.3kN | 13.3kN |
|
Ângulo de rotaçãoÂngulo de giro | 180° | 180° |
|
Deslocamento lateral máximo | 1120 mm | 44,09 pol |
|
