Distribuidor de Linha Dupla 2SSPQ-p0.5 2SSPQ-p1.5 2SSPQ-p3 2SSPQ1-p0.5 Fornecimento Direto da Fábrica

A Wuxi Xingchenrui Automação é especializada na produção e fornecimento de Coletor de Linha Dupla 2SSPQ-P0.5, 2SSPQ-P1.5【1 Ano de Garantia】

I. Visão geral

O distribuidor de duas linhas da série SSPQ-P (antigamente série ZV-B) é adequado para uso em sistemas de lubrificação centralizada de duas linhas de óleo seco ou óleo fino com uma pressão nominal de 40 MPa como um dispositivo de fornecimento quantitativo de óleo. O distribuidor de duas linhas fornece lubrificante para cada ponto de lubrificação de forma quantitativa, pressionando e fornecendo graxa alternadamente por meio de dois tubos de fornecimento de óleo. O distribuidor tem três tipos: com parafuso de lubrificação, com dispositivo de ajuste do indicador de movimento e com dispositivo de ajuste de curso.
1. O suprimento de óleo do distribuidor com parafuso de lubrificação não pode ser ajustado. O suprimento de óleo só pode ser alterado selecionando parafusos de lubrificação com diferentes índices de lubrificação.
2. Para um distribuidor com um dispositivo de ajuste indicador de movimento, o suprimento de óleo pode ser ajustado dentro da faixa de zero ao suprimento de óleo nominal, e se o distribuidor está funcionando corretamente pode ser avaliado observando o dispositivo de ajuste indicador de movimento.
3. Para um distribuidor com um dispositivo de ajuste de interruptor de deslocamento, o suprimento de óleo pode ser ajustado dentro da faixa de zero ao suprimento de óleo nominal, e a condição de suprimento de óleo do ponto de lubrificação pode ser controlada enviando um sinal através do interruptor de deslocamento. Cada distribuidor pode ter apenas um dispositivo de ajuste de interruptor de limite.

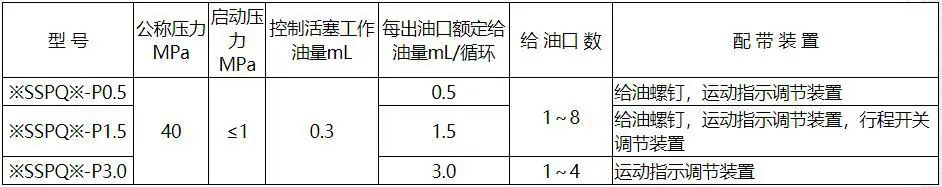

2. Parâmetros técnicos

Quando o número de portas de fornecimento de óleo for ímpar, o fornecimento de óleo de uma das portas de fornecimento de óleo deverá ser o dobro do fornecimento de óleo nominal.
O meio usado é graxa (NLGI0#~3#) com uma penetração de cone de não menos que 220 (25℃, 150g) 1/10mm ou óleo lubrificante com um grau de viscosidade maior que N68. A temperatura do ambiente de trabalho é de -20℃~80℃.

3. Descrição do modelo

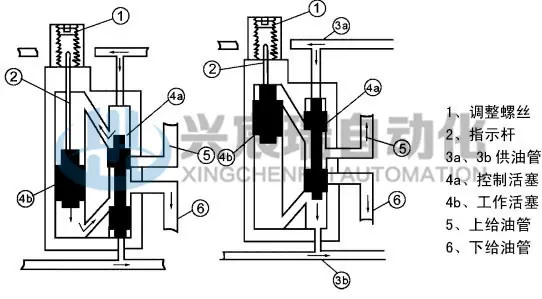

4. Princípio de funcionamento

Os furos do pistão do distribuidor de linha dupla conectados a cada dois pontos de lubrificação são fornecidos respectivamente com um pistão de controle e um pistão de trabalho. As duas entradas de óleo são conectadas respectivamente a dois tubos de suprimento de óleo 3a e 3b. Quando um dos tubos de suprimento de óleo é pressurizado, o outro é descarregado.
Conforme mostrado na figura acima, a graxa fornecida pela bomba entra na extremidade superior do pistão de controle do distribuidor através do tubo de fornecimento de óleo 3a, e o pistão de controle primeiro se move para baixo (neste momento, a graxa espremida pela extremidade inferior do pistão de controle entra no tubo de fornecimento de óleo descarregado 3b), de modo que a câmara superior do pistão de trabalho é conectada com a câmara superior do pistão de controle, e então o pistão de trabalho se move para baixo. Neste momento, a graxa espremida pelo pistão de trabalho é pressionada para a saída de óleo 6 para o ponto de lubrificação através da ranhura anular do pistão de controle, completando o primeiro ciclo de fornecimento de óleo. Mude para o tubo de fornecimento de óleo 3b para iniciar o segundo ciclo de fornecimento de óleo, e o pistão distribuidor executa as ações acima mencionadas na mesma ordem em sentido inverso, e a saída de óleo 5 descarrega a graxa.

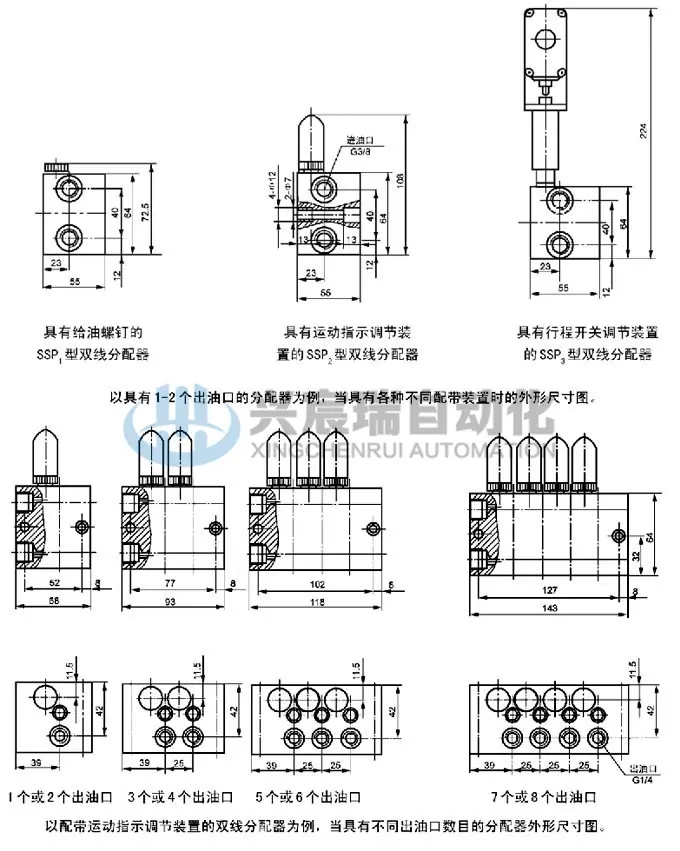

5. Dimensões

6. Instruções de uso

1. Quando usado em ambientes empoeirados, úmidos e agressivos, uma capa protetora deve ser usada.
2. Para o distribuidor de linha dupla, a instalação paralela é preferida no sistema. O tubo de fornecimento de óleo e o distribuidor podem ser conectados no lado esquerdo ou direito. Em segundo lugar, o método de instalação em série deve ser adotado. Os dois plugues de parafuso G3/8 que fecham a tubulação na entrada de óleo em um lado devem ser removidos. O número máximo de conexões em série não pode exceder dois. Se necessário, a instalação combinada em série e paralela pode ser adotada.
3. Para o distribuidor com parafuso de lubrificação (SSPQ1), a quantidade de lubrificação não pode ser ajustada. A quantidade de lubrificação só pode ser alterada selecionando parafusos de lubrificação com diferentes índices de lubrificação.
4. Para o distribuidor com dispositivo de ajuste de indicação de movimento (tipo SSPQ2), a quantidade de fornecimento de óleo deve ser ajustada girando o parafuso de ajuste do limitador com a haste indicadora retraída, e a quantidade de fornecimento de óleo deve ser ajustada dentro da faixa máxima e mínima de acordo com as necessidades reais do ponto de lubrificação.
5. Para o distribuidor com dispositivo de ajuste do interruptor de deslocamento (SSPQ3), a quantidade de fornecimento de óleo também deve ser ajustada com a haste indicadora retraída e ajustada conforme necessário.
6. Quando o número de portas de fornecimento de óleo se tornar um número ímpar, remova os parafusos entre as saídas de óleo correspondentes e sele a saída de óleo não utilizada com um bujão de parafuso G1/4. As saídas de óleo superior e inferior são conectadas, e o óleo é fornecido por essa saída de óleo para movimentos de avanço e reverso do pistão.
7. Para facilitar a desmontagem, o tubo do distribuidor até o ponto de lubrificação deve ser dobrado em 90° ou utilizado um encaixe de compressão.
8. A superfície onde o distribuidor é instalado deve ser lisa e plana, e os parafusos de montagem não devem ser apertados demais para evitar deformações durante o uso que afetem a operação normal.
9. É recomendado usar parafusos GB70-85 M6×50 para instalação e fixação de distribuidores tipo SSPQ1 e SSPQ2. Uma almofada de 30 mm é necessária entre as superfícies de montagem de distribuidores tipo SSPQ3, e parafusos especiais GB70-85 M6×85 são usados para instalação e fixação.

Sete, falhas comuns e exclusão

1. O dispensador não funciona.
Verifique se o tubo de fornecimento de óleo está fornecendo óleo pressurizado; se o ponto de lubrificação está bloqueado, se o tubo de fornecimento de óleo está achatado; se impurezas entraram no distribuidor, causando rugosidade no furo do pistão, etc., e você pode eliminá-los depois de descobrir.
2. Vazamento de óleo na haste indicadora do dispositivo de ajuste do indicador de movimento.
Remova o corpo do limitador e substitua o retentor de óleo. O retentor de óleo pode estar envelhecido devido ao uso prolongado ou a temperatura ambiente pode ter excedido o valor especificado. Substitua-o após a verificação.

8. Instruções para pedidos

1. Para distribuidores com parafusos de fornecimento de óleo (tipo SSPQ1), o índice de fornecimento de óleo deve ser indicado na ordem de cada par de saídas de óleo. Se nenhuma indicação for dada, o índice de fornecimento de óleo é 1.
2. Para o distribuidor com dispositivo de ajuste de interruptor de deslocamento (tipo SSPQ3), cada bloco é equipado com apenas um dispositivo de ajuste de interruptor de limite. Se houver uma necessidade especial, cada par de saídas de óleo pode ser equipado com ele. A quantidade deve ser indicada e encomendada separadamente.
3. Para distribuidores com um número ímpar de saídas de óleo, a posição da saída de óleo não utilizada deve ser indicada na ordem de cada par de saídas de óleo. Se não for indicado, o distribuidor será fornecido com a saída de óleo plugada à direita.
4. Se a temperatura ambiente do distribuidor for superior a 80°C, isso deve ser indicado no contrato de pedido para que retentores de óleo resistentes a altas temperaturas possam ser fornecidos quando o distribuidor for entregue.
