A Retroescavadeira S10 Possui uma Estrutura Razoável e É Adequada para Construção de Estradas
Quantidade

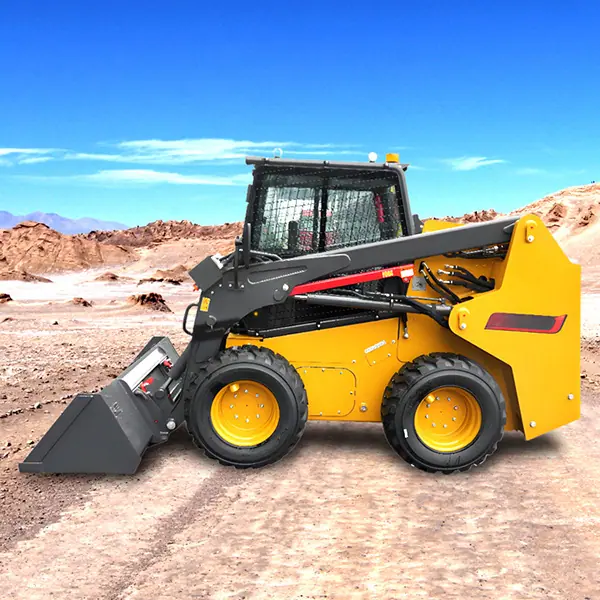

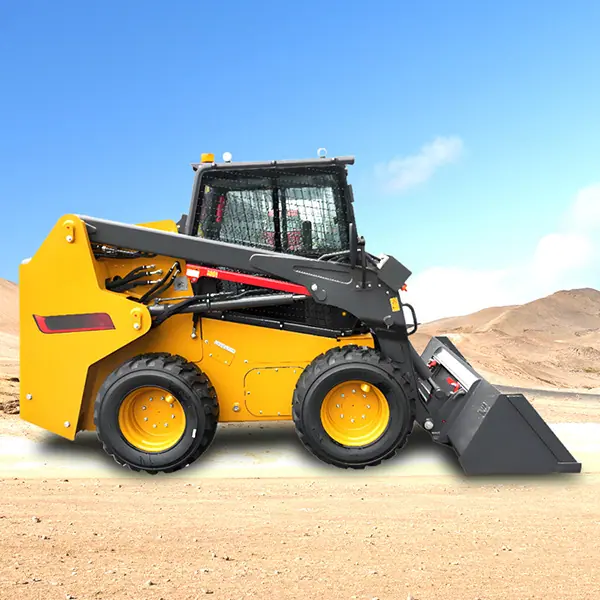

Retroescavadeira S10
A minicarregadeira S10 pode ser equipada opcionalmente com uma caçamba quatro em um, vassoura angular, varredora fechada, soprador de neve, fresadora, empurrador de neve, escavadeira de braço único, escavadeira de braço duplo, rolo compactador vibratório, rompedor hidráulico, valadadeira contínua, garfos, perfuradora, garra para tambor de óleo, gancho de elevação e outros implementos. É adequada para operação em espaços confinados e é uma ferramenta ideal para construção de estradas, manutenção municipal, carregamento e descarregamento em portos, manutenção de paisagismo e produção em fazendas, com baixos custos operacionais.
Adotando motores de múltiplas marcas, com forte potência, baixo ruído e alta confiabilidade, toda a máquina possui alta confiabilidade e economia de combustível, baixo ruído e baixas emissões. O tanque de combustível é fabricado utilizando tecnologia de moldagem rotacional, adaptando-se ao layout compacto do compartimento de potência mecânica, e seu desempenho é seguro e confiável.
O layout geral da estrutura da máquina é razoável, a estrutura é confiável, reduzindo soldas perfiladas e irregulares, fortalecendo as partes importantes que suportam carga e exibindo excelente desempenho no suporte de cargas torsionais e de impacto sob várias condições operacionais complexas. As caixas de transmissão por corrente e engrenagem em ambos os lados são integradas à estrutura, economizando espaço e garantindo uma estrutura geral confiável.
Parâmetros Técnicos da Retroescavadeira S10
|
ModeloModelo |
S10 Yanmar Nacional III |
S10 Yuchai Padrão Nacional III |
||
|
unidade |
Parâmetros de unidade métrica |
Parâmetros de unidade métrica |
||
|
Carga nominal (50% da carga de tombamento) |
1100 kg |
1100 kg |
||
|
Carga de tombamento |
2200 kg |
2200 kg |
||
|
Peso operacional da máquina completaCarga de trabalho nominal |
3550 kg |
3550 kg |
||
|
Força de escavação ≤ Força máxima de desagregação |
25kN |
25kN |
||
|
Força de tração ≤ Força de tração máxima |
30kN |
30kN |
||
|
Capacidade de elevação≤Força máxima de elevação |
2200 kg |
2200 kg |
||
|
Motor |
Potência nominal |
61,3kW |
66 kW |
|
|
Velocidade nominalRated speed |
2500 rpm |
2.400 rpm |
||
|
Padrão de emissão |
Fase Três da China |
Fase Três da China |
||
|
cilindrada |
3.319L |
3.621L |
||
|
Torque≤Torque de Pico |
293,5 Nm |
350Nm |
||
|
Tipo de resfriamento |
refrigeração a água |
refrigeração a água |
||
|
Parâmetro de Desempenho |
Tela de Toque |
Controle Hidráulico e Elétrico Multifuncional do Piloto |
Controle Hidráulico e Elétrico Multifuncional do Piloto |
|
|
Velocidade baixa |
12km/h |
12km/h |
||
|
Velocidade≤Velocidade Máxima |
21km/h |
21km/h |
||
|
Sistema hidráulicoSistema hidráulico |
Fluxo HidráulicoFluxo Padrão |
95L/min |
95L/min |
|
|
Vazão Hidráulica Alta Vazão |
142,5 L/min |
142,5 L/min |
||
|
Pressão hidráulica |
210bar |
210bar |
||
|
Três itens e Tempo de Ciclo |
10S |
10S |
||
|
Sistema elétrico |
Tensão |
12V |
12V |
|
|
Capacidade de carga |
93Ah |
93Ah |
||
|
Parâmetros externos |
A |
Altura de operação≤Altura máxima de operação |
4080mm |
4080mm |
|
B |
Altura do pino da dobradiça da caçamba |
3210mm |
3210mm |
|
|
C |
Altura da cabine |
2.040 mm |
2.040 mm |
|
|
D |
Altura máxima do fundo do balde |
3035mm |
3035mm |
|
|
E |
Comprimento sem caçambaLength without bucket |
2930mm |
2.900 mm |
|
|
F |
Comprimento com baldeLength with bucket |
3805mm |
3760mm |
|
|
G |
Ângulo máximo de descarregamento do ângulo de desinstalação |
40° |
40° |
|
|
H |
Altura de descarga (Ângulo de descarga ≤) |
2530mm |
2530mm |
|
|
K |
Ângulo de coleta do solo |
30° |
30° |
|
|
eu |
Ângulo de recuo da caçamba Altura máxima |
107° |
107° |
|
|
J. |
Alcance de descarregamento (Ângulo de descarregamento ≤) |
600mm |
600mm |
|
|
M |
Distância entre eixos |
1313mm |
1313mm |
|
|
Ó |
Ângulo de partida |
25° |
25° |
|
|
P |
Vão Livre do Solo |
205 mm |
205 mm |
|
|
R |
Raio de giro dianteiro (sem caçamba) |
1375 mm |
1375 mm |
|
|
S |
Raio de giro dianteiro (sem caçamba) |
2264mm |
2264mm |
|
|
T |
Raio de giro traseiro |
1816mm |
1816mm |
|
|
você |
Comprimento traseiro |
1175 mm |
1175 mm |
|
|
V |
Distância entre eixos |
1500mm |
1500mm |
|
|
C |
largura da borda do pneu |
1800 mm |
1800 mm |
|
|
X |
Largura máxima da borda do balde Largura Máxima(balde) |
2.000 mm |
2.000 mm |
|
|
Outros Others |
/ |
Capacidade do balde (amontoado) |
0,6 m |
0,6 m |
|
/ |
Capacidade da caçamba (a nível) |
0,47 m |
0,47 m |
|
|
/ |
Capacidade do Tanque de Diesel |
105L |
105L |
|
|
/ |
Capacidade do tanque hidráulico |
50L |
50L |
|
