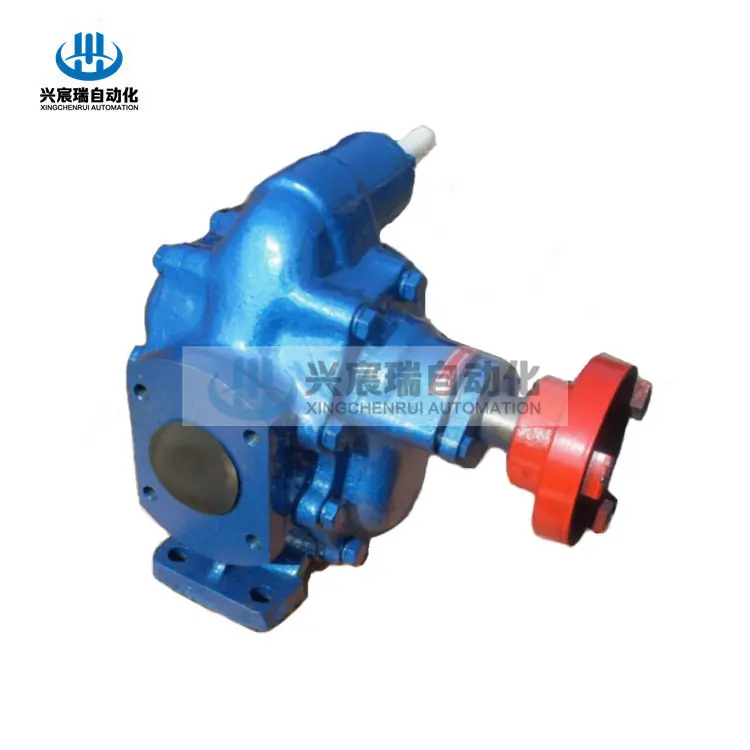

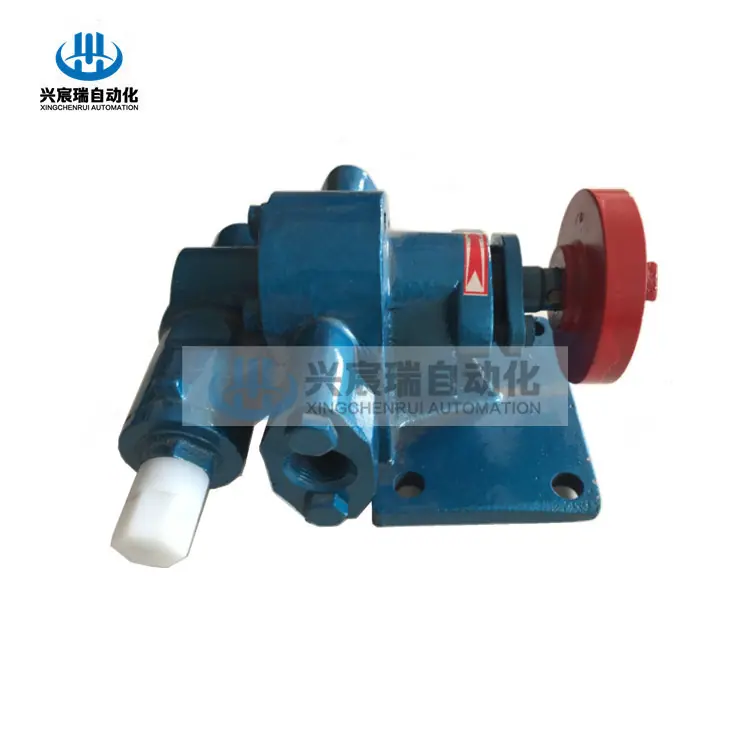

Bomba de Engrenagens Tipo KCB KCB-10 KCB-18.3 KCB-33.3 KCB-55 KCB-83.3 KCB-125

1. Introdução

A bomba de engrenagens KCB é composta principalmente por engrenagens, eixo, corpo da bomba, válvula de segurança e selo da extremidade do eixo. As engrenagens são tratadas termicamente e possuem alta dureza e resistência, e operam juntas com o eixo em buchas substituíveis. A lubrificação de todas as peças dentro da bomba é automaticamente realizada utilizando o fluido de saída durante a operação da bomba.

2. Objetivo

A bomba de engrenagens KCB é adequada para bombear óleo lubrificante ou outros líquidos com propriedades semelhantes ao óleo lubrificante que não contenham partículas sólidas e fibras, sejam não corrosivos, tenham uma temperatura não superior a 80℃ e uma viscosidade de 5×10-6～1.5×10-3m2/s (5-1500cSt).

III. Características Estruturais

Esta série de bombas de engrenagens é composta principalmente por engrenagens, eixos, corpo da bomba, válvula de segurança e selo da extremidade do eixo. As engrenagens são tratadas termicamente e possuem alta dureza e resistência, e operam com o eixo em buchas substituíveis. A lubrificação de todas as peças dentro da bomba é automaticamente realizada pelo meio de saída durante a operação da bomba. A bomba possui ranhuras de descarga e retorno de óleo com design razoável, que minimizam a força de torque nas engrenagens durante a operação, assim a carga nos mancais é pequena, o desgaste é baixo e a eficiência da bomba é alta.

A bomba é equipada com uma válvula de segurança para proteção contra sobrecarga. A pressão total de refluxo da válvula de segurança é 1,5 vezes a pressão nominal de descarga da bomba, e também pode ser ajustada separadamente de acordo com as necessidades reais dentro da faixa de pressão de descarga permitida. No entanto, observe que esta válvula de segurança não pode ser usada como uma válvula redutora de pressão para operação de longo prazo; se necessário, ela pode ser instalada separadamente na tubulação. Olhando para a bomba a partir da extremidade estendida do eixo principal, ela gira no sentido horário. Os parâmetros de desempenho de vários tipos de bombas de engrenagem são determinados quando a viscosidade do meio é 4×10-3m²/s (40cSt). Os valores dos parâmetros fornecidos na tabela de parâmetros de desempenho são aplicáveis dentro da faixa de viscosidade do meio de 1×10-5～8×10-5m²/s (10～80cSt), e fora dessa faixa, eles são determinados separadamente de acordo com os requisitos dos parâmetros de desempenho propostos pelo usuário. A pressão de descarga fornecida nos parâmetros de desempenho de vários tipos de bombas de engrenagem é o valor máximo de pressão de trabalho fornecido. A bomba pode operar normalmente dentro desta faixa, e sua faixa de trabalho é mostrada na Figura 1. As bombas de óleo de engrenagem da série KCB são compostas por peças como o corpo da bomba, tampas dianteira e traseira da bomba, engrenagens, eixos principal e acionado, rolamentos, válvula de segurança e selos das extremidades do eixo. KCB18.3——83.3 As engrenagens de transmissão principal são um par de engrenagens cilíndricas helicoidais, e a válvula de segurança é do tipo de ação direta. KCB200—960 As engrenagens de transmissão principal são um conjunto de engrenagens espinha de peixe composto por quatro engrenagens helicoidais, e a válvula de segurança é do tipo de pressão diferencial. Toda a série de bombas de óleo de engrenagem usa um acoplamento elástico de três garras para formar uma unidade de bomba de óleo quente com o motor. Esta série de bombas de óleo de engrenagem tem uma estrutura simples e compacta, é conveniente de usar e manter, opera suavemente e é segura e confiável de usar.

4. Âmbito de aplicação

Este tipo de bomba de engrenagens é adequado para bombear fluidos com viscosidade não superior a 150mm²/S, temperatura não superior a 120°C, não corrosivos e sem impurezas de partículas sólidas e fibras, como óleo pesado, óleo diesel, óleo mecânico, óleo vegetal e outros líquidos com propriedades semelhantes.

Este tipo de bomba de engrenagem é usado principalmente para a transferência, pressurização, injeção de combustível, etc. de meios oleosos em indústrias como petróleo, química, metalurgia, mineração e usinas de energia, bem como na circulação de óleo fino em grandes equipamentos mecânicos. Pode ser usado como uma bomba de lubrificação em vários equipamentos mecânicos.

Pode ser usada como bomba de transferência, de reforço em sistemas de transmissão de óleo; como bomba de combustível para entrega, pressurização e injeção em sistemas de combustível; em todos os campos industriais, pode ser usada como bomba de óleo lubrificante.
