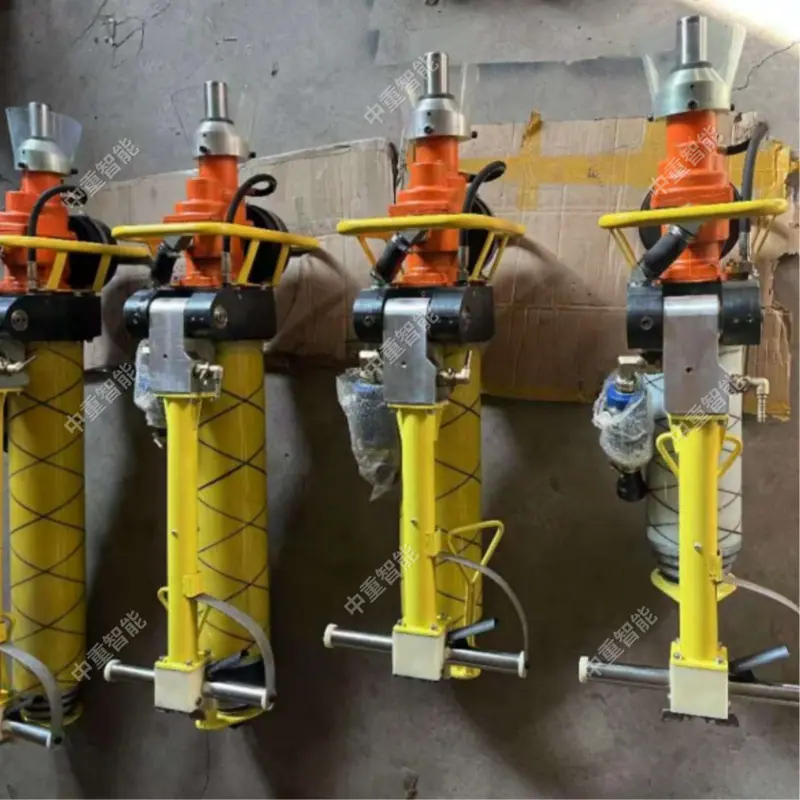

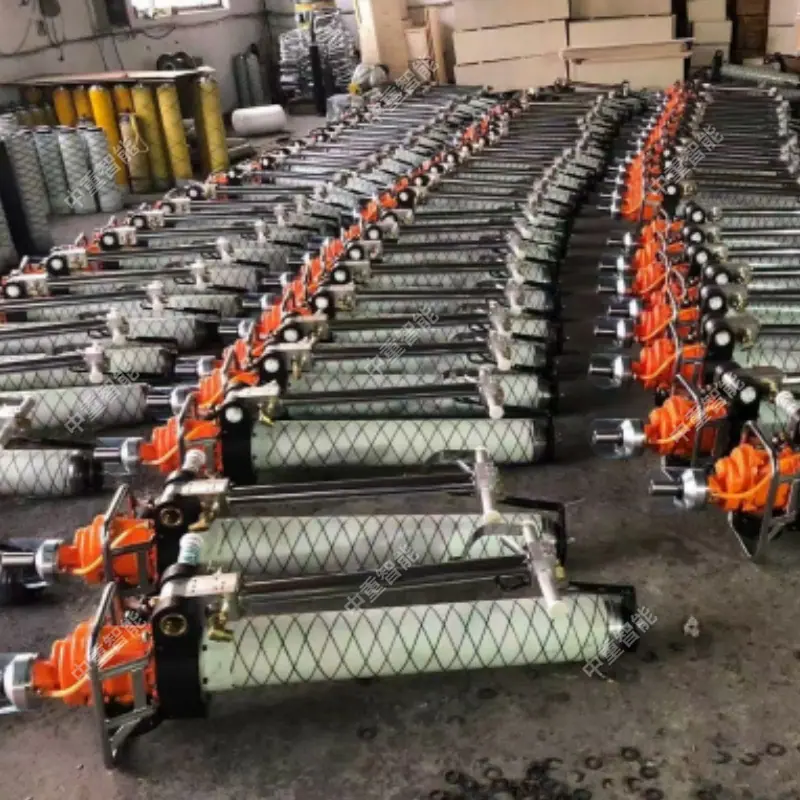

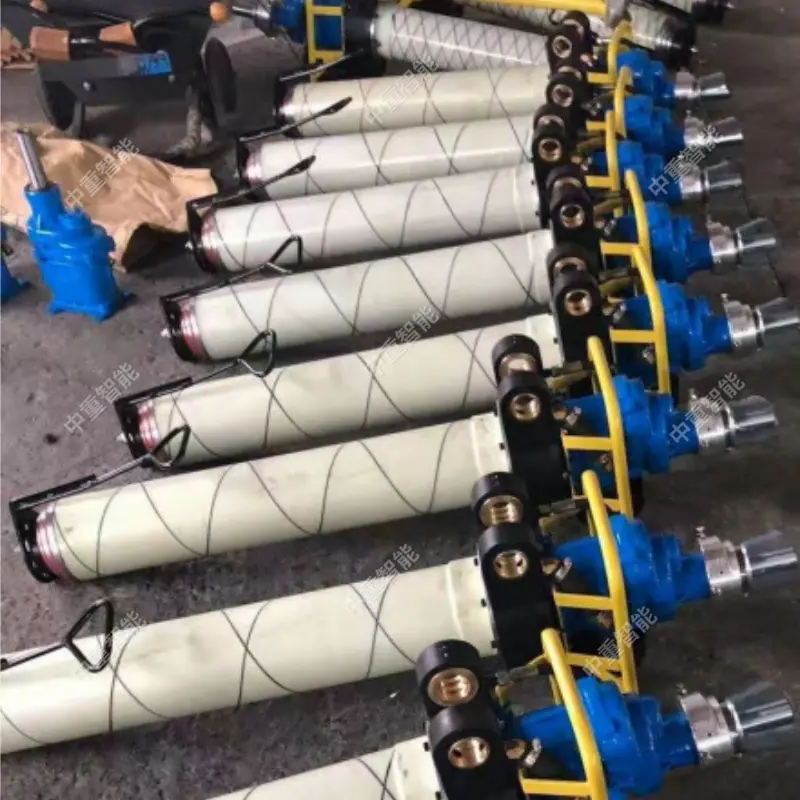

Sonda Rotativa Pneumática Tipo Pernas para Mineração de Carvão Mqt-130/3.7 Sonda Rotativa Pneumática

A perfuratriz pneumática para ancoragem é um equipamento de perfuração movido a ar comprimido. É usada principalmente em projetos de engenharia, como minas, túneis e contenção de taludes, para realizar a operação de perfuração de furos para parafusos de ancoragem e cabos de ancoragem, fornecendo uma base para o reforço de maciços rochosos e de solo. Sua estrutura, características e cenários de aplicação são os seguintes:
I. Composição da Estrutura Central
sistema de energia
Com um motor pneumático como núcleo, o motor é acionado para girar por ar comprimido (geralmente pressão de trabalho 0,4~0,6MPa), fornecendo torque e velocidade para acionar a haste de perfuração e a broca para operação.
Inclui um trem de válvulas e uma caixa de redução, permitindo potência de saída ajustável para se adaptar a diferentes tipos de rocha (rocha macia, rocha dura).
sistema de propulsão
Principalmente cilindros de propulsão pneumática ou manual, controlando a taxa de avanço e o empuxo durante a perfuração para garantir uma perfuração estável e prevenir travamentos.
Mecanismo operacional
Inclui manípulo, válvula de controle (ajusta a velocidade de rotação e a direção de propulsão), corrimão, etc. O design é ergonômico e conveniente para o operador segurar ou montar e fixar.
Adaptador para Broca
Pode ser combinado com brocas de liga de diferentes especificações (como brocas com dentes esféricos, brocas em cruz) e hastes de perfuração (estrutura oca, conveniente para descarga de detritos), para se adaptar às necessidades de perfuração com diâmetros de 10~50mm.
2. Principais características
Características de potência
Alimentado por ar comprimido, não requer eletricidade, adequado para ambientes inflamáveis e explosivos (como minas de carvão subterrâneas), alta segurança; e o motor pneumático inicia rapidamente, pode parar automaticamente de girar sob sobrecarga e não é facilmente danificado.
Eficiente e portátil
O corpo é leve (pesando principalmente 10-30kg), adequado para operação manual portátil ou uso com pernas de apoio, especialmente para movimento flexível em espaços confinados (como frentes de túnel).
Velocidade de perfuração rápida, atingindo 1-3m/min em rocha macia e mantendo eficiência estável mesmo em rocha dura.
Altamente adaptável
Resistente a poeira e ambientes úmidos, fácil de manter (principalmente limpeza dos componentes pneumáticos, substituição de vedações), adequado para condições de trabalho severas como minas e túneis.
Pode furar verticalmente, horizontalmente ou em ângulo para atender às necessidades de suporte de ancoragem em diferentes ângulos.
