Instalação mecânica conveniente LBY-3 instrumento de separação de telhado estrutura razoável instrumento de separação de monitoramento de camadas de rodovia

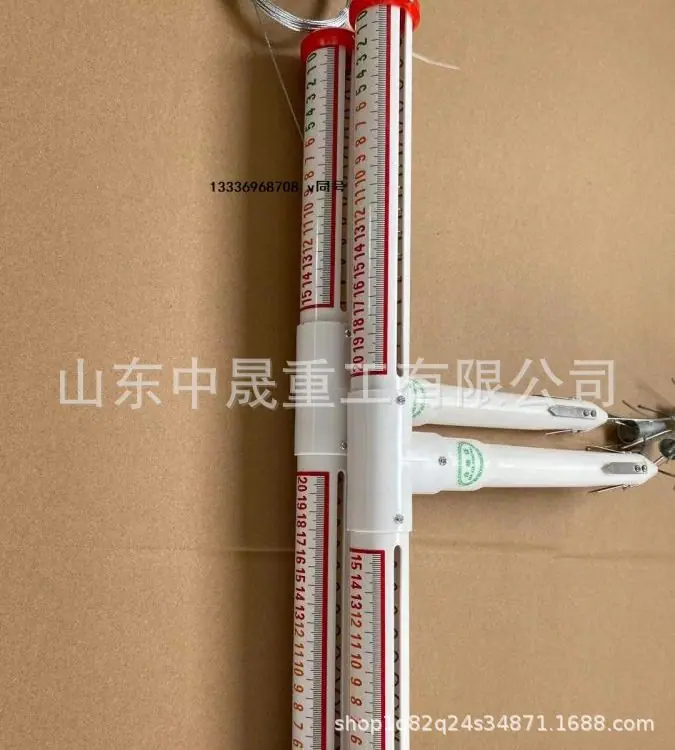

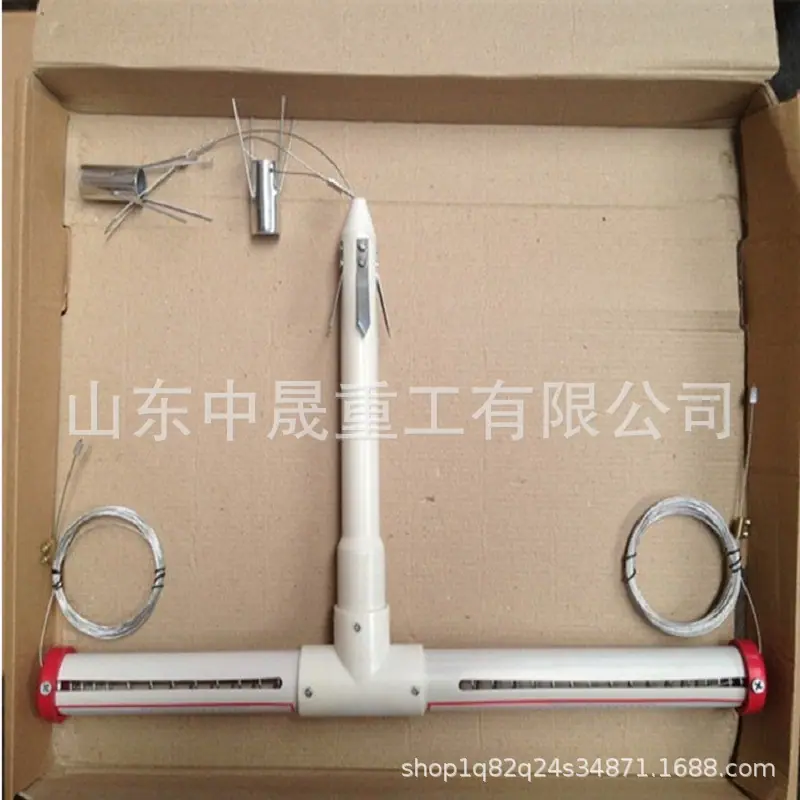

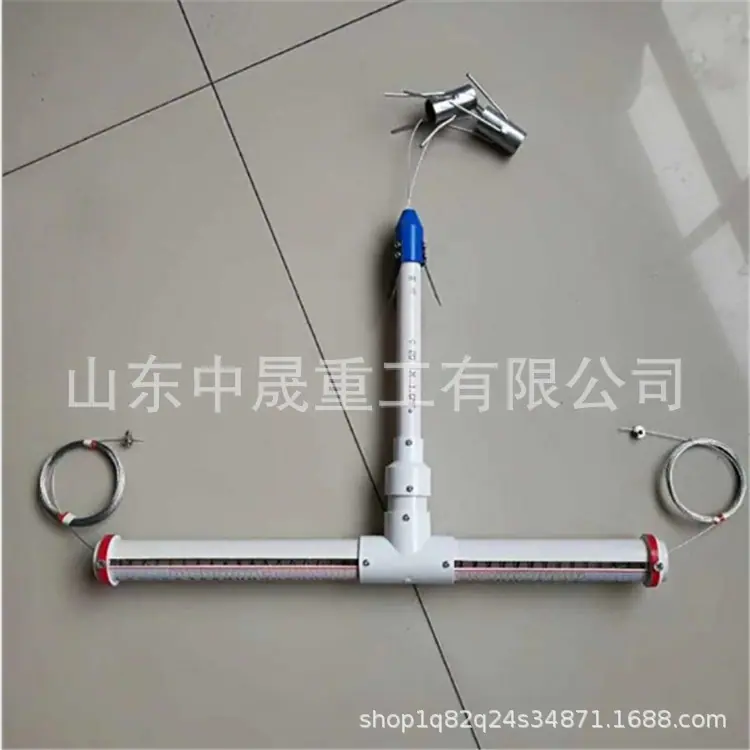

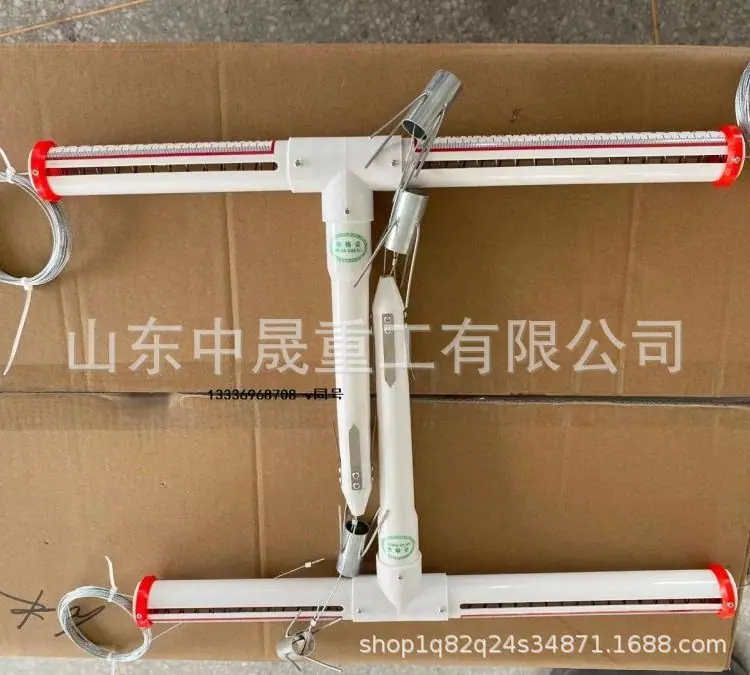

O indicador de delaminação de teto tipo LBY-3A é uma ferramenta de monitoramento para acompanhar o deslocamento do teto em minas subterrâneas. Sua função é muito semelhante à de um medidor dinâmico de teto e é utilizado para prevenir o colapso e o desmoronamento do teto (rocha circundante). O indicador de delaminação de teto tipo LBY-3A é principalmente adequado para o teto de galerias suportadas por parafusos de rocha e parafusos de cabo, e para frentes de lavra que exigem a medição do deslocamento do teto. Ele fornece aos técnicos de engenharia de minas de carvão e ao pessoal de inspeção a base para determinar o comprimento e a resistência à tração dos parafusos de rocha, e para entender a racionalidade e a economia dos parafusos de rocha e parafusos de cabo utilizados.

Geralmente existem dois tipos de medidores de delaminação de teto: um é o modelo LBY, que tem formato em T, e o outro é o modelo ZKBY, que tem formato de bandeja. O número de pontos de monitoramento é geralmente 1, 2, 3, 4, 6, 8, etc., entre os quais 2 e 3 pontos são comumente usados. Este produto tem uma estrutura simples, é fácil de usar, possui leituras intuitivas e é barato. É um dos produtos essenciais de monitoramento de pressão do teto para minas de carvão. O custo dos medidores de delaminação de teto é baixo, e seu uso e instalação são simples.
Posição de instalação: Um medidor de separação do telhado é instalado a cada 10 m ao longo do telhado de carvão, e um medidor de separação do telhado é instalado a cada 5 m perto do goaf. O erro de posição não deve exceder 1m; o medidor de separação do telhado é instalado no centro do túnel e o erro não deve exceder 0,3m; o medidor de separação do telhado deve ser instalado em túneis, como falhas e zonas de fratura de rocha circundantes, áreas de concentração de tensão e interseções de túneis.

Use uma broca de âncora para fazer furos. A broca é uma broca de liga de aço de Φ27mm ou Φ28mm e uma broca hexagonal oca. Antes de perfurar, bata no topo e verifique cuidadosamente as condições da rocha superior, descubra a ganga ativa e a rocha perigosa e comece a trabalhar após confirmar a segurança. A posição do furo deve ser precisa, vertical à placa superior da estrada, garantir que o cabo de medição do instrumento de separação da placa superior ceda naturalmente e construir um furo de acordo com a profundidade da ancoragem do cabo de ancoragem próximo ao local. A profundidade de perfuração é 1m mais profunda que a profundidade da ancoragem do cabo de ancoragem no local.
Empurre a ancoragem de base profunda no furo usando o cabo da ancoragem até que atinja a posição projetada (igual ao comprimento do cabo da ancoragem). Após retirar o cabo da ancoragem, puxe o cabo de aço manualmente para confirmar que a ancoragem está firmemente fixada. Em seguida, empurre a ancoragem de base rasa no furo até sua posição projetada (igual ao comprimento da haste de ancoragem). Após retirar o cabo da ancoragem, puxe o cabo de aço manualmente para confirmar que a ancoragem está firmemente fixada. Finalmente, empurre o tubo de PVC branco do extensômetro no furo, garantindo que ele fique firmemente fixado contra o teto na extremidade inferior do tubo de PVC.
Alinhe a escala: Alinhe as duas escalas indicadoras do ponto de medição com uma extremidade da manga vermelha, trave a corda e corte o excesso do cabo de aço.
