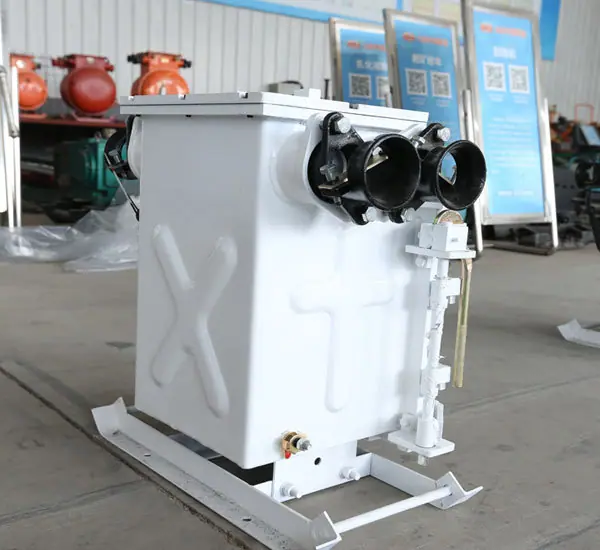

Interruptor Eletromagnético à Prova de Explosão para Mineração - Partida Eletromagnética a Vácuo Série Qbz

Introdução ao produto de partida eletromagnética a vácuo série QBZ

As chaves eletromagnéticas a vácuo da série QBZ são adequadas para ambientes subterrâneos perigosos de minas de carvão contendo gás metano misturado. Em sistemas de alimentação AC 50Hz, tensão até 1140V, corrente nominal até 400A, as chaves eletromagnéticas a vácuo da série QBZ são usadas principalmente para controle local ou remoto de motores assíncronos trifásicos de gaiola de esquilo de minas, e podem ser usadas para operação infrequente de equipamentos mecânicos pesados de minas de carvão quando o motor controlado para de reverter. Este protetor de partida possui múltiplas funções de proteção, como bloqueio por fuga, subtensão, sobretensão, desequilíbrio trifásico, sobrecarga e curto-circuito.

Recursos de partida eletromagnética a vácuo da série QBZ

Ele adota display LCD de caracteres chineses 2×4 e interface interativa homem-máquina baseada em menu, o que torna a operação intuitiva e fácil. Durante a operação, a corrente trifásica atual e a tensão do sistema são exibidas em tempo real e as informações do display são ricas. Todos os parâmetros da função de proteção podem ser ajustados através da seleção de menu, com ampla gama de aplicações e alta precisão de proteção. Tem uma função de "memória". Cada ajuste de cada parâmetro da função de proteção é memorizado e salvo, e os últimos parâmetros definidos são extraídos automaticamente quando a energia é ligada ou o sistema é reinicializado na próxima vez. Além disso, o protetor também pode memorizar informações de falha, podendo registrar mais de 100 informações de falha, e a falha pode ser consultada através do menu. É conveniente para manutenção. Através do botão de configuração no shell, o ajuste de valor fixo, consulta de informações e outras funções podem ser executados de forma conveniente. No caso de queda de energia do sistema, o ajuste do valor fixo e a consulta de informações podem ser realizados através do módulo de bateria intrinsecamente seguro embutido neste protetor e dos botões presentes no corpo do protetor. O starter é adequado para minas subterrâneas de carvão, CA 50 Hz, tensão abaixo de 1140 V e corrente nominal de até 400 A para sistema de alimentação.

Condições ambientais operacionais do motor de partida eletromagnética a vácuo série QBZ：

A. A altitude não deverá exceder 2000m;

B. A temperatura do ambiente operacional é de -5℃～+40℃;

C. A umidade relativa do ar circundante não é superior a 95% (a +25℃);

D、Em minas com misturas de gás inflamável (metano);

E、Em locais sem trepidação óbvia e vibração por impacto;

F. Em locais onde não há chuva;

G、O ângulo de inclinação da instalação com o plano vertical não deve exceder 15°;

H、Em um ambiente gasoso sem danos de isolamento;

I、Nível de poluição: Nível 3; Categoria de instalação: Categoria III.

Parâmetros Técnicos do Arrancador Eletromagnético a Vácuo da Série QBZ

Modelo: QBZ-30, QBZ-60

Tensão Nominal V: 380, 660, 1140

Corrente nominal A: 30, 60

Potência de Controle Grande KW

380V、660V、1140V

15,25,44

30, 51, 89

Tensão do circuito de controle V: 36

Capacidade Ligar-Desligar A

Conectar 800, 640

Divisão 960, 720
