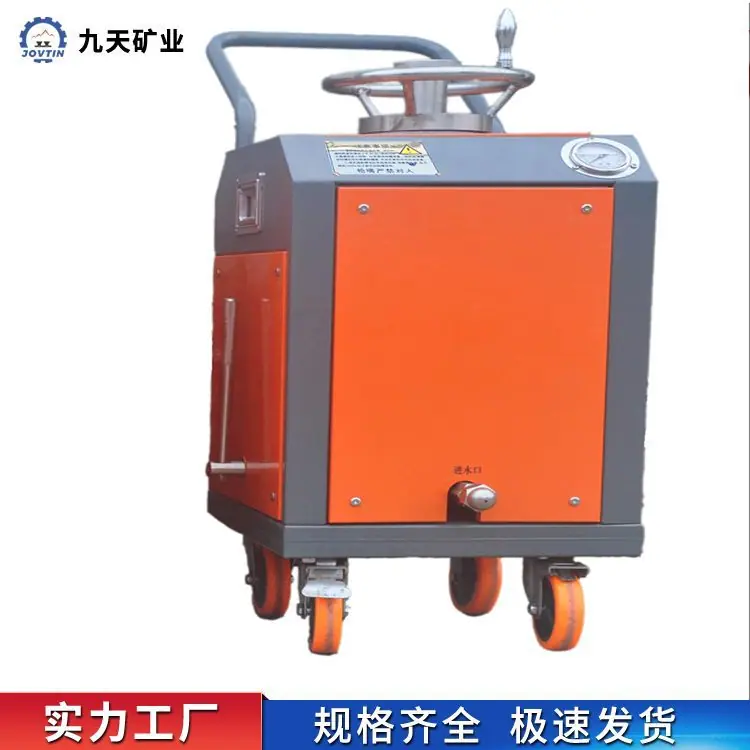

Máquina de Corte a Água Tipo Qsm-4.5 para Mina de Carvão Alta Eficiência de Trabalho Máquina de Corte a Água Fácil de Usar para Mina de Carvão

A máquina de corte a jato d'água para minas de carvão tipo QSM-4.5 é usada principalmente em minas de carvão subterrâneas. Água de alta pressão é fornecida ao cortador a jato d'água através de uma mangueira de borracha de alta pressão.Corte o dispositivo.

2.1.1 Ambiente de trabalho

1. Ambiente de operação: Mina de carvão subterrânea, atmosfera contém gás explosivo (metano) e poeira de carvão.

2. Alta temperatura: +38,9℃ .

3. Temperatura baixa: -5℃ .

4. Temperatura média anual: 27℃.

5. Umidade relativa: valor médio mensal não superior a 80%.

6. Intensidade do terremoto: Intensidade do terremoto 8.

7. Altitude: aproximadamente 1115m.

8. Finalidade: Para construção de corte em poço

5.1 Parâmetros técnicos:

*1. Pressão nominal da máquina de corte a jato d'água: 0-45MPa.

1.1、Vazão de areia de granada: 0,8～1,2 kg/min

1.2、Proteção de baixa pressão: 6MPa (abaixo de 6MPa, o equipamento apenas dispensa água, mas não areia)

1.3、Alarme de sobrepressão: 48MPa (o equipamento descarrega automaticamente e alarma acima de 48MPa)

1.4、Espessura de corte: 100mm

1.5、Velocidade de corte: chapa de aço de 8 mm: 100 mm/min

1.6、Volume do tanque de abrasivo: 10L

*1.7、Tempo de trabalho contínuo: ≥20min/lata de areia.

*1.8、Diâmetro do bico: ≤1,0 mm

1.9、Dimensões externas: ≤220*220*1050（mm）

1.10、Usando meio: Água limpa, emulsão a 3%, areia de granada

1.11、Tamanho da partícula da areia de granada: 80 mesh

*2、Pressão da bomba de injeção de água: 0-50MPa, pressão ajustável.

2.1 Vazão da bomba de injeção de água: 5-25min/L.

2.2 Pressão de alimentação de água: 1-6Mpa

2.3 Vazão de fornecimento de água: 20-40min/L

2.4、Peso da máquina: ≤25kg

3、Tamanho da bomba de injeção de água (mm): ≤300×280×380

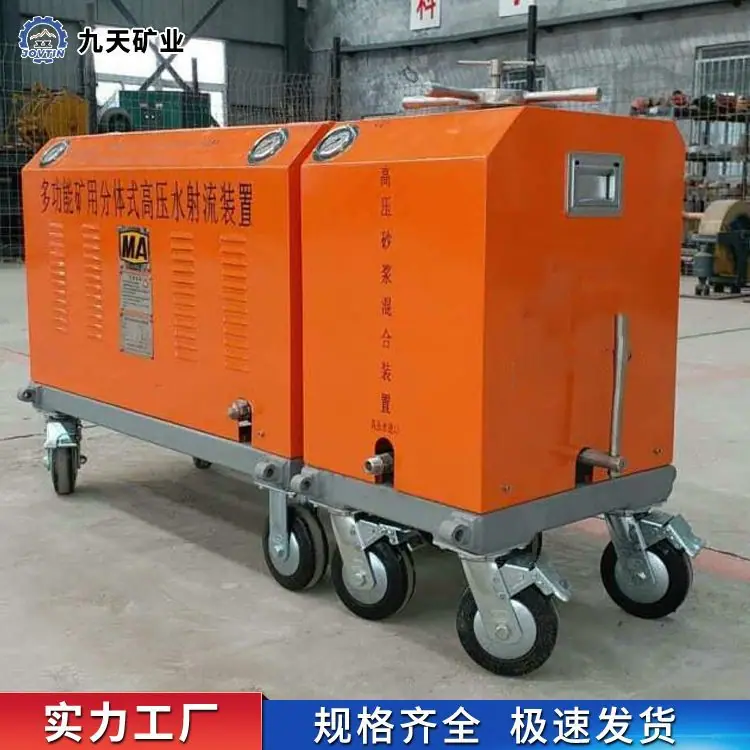

*3.1 Unidade principal: Dispositivo de máquina de corte a jato d'água, uma bomba externa de injeção de água, um tanque de armazenamento de areia de 10L, um conjunto de sistema automático de mistura de areia, válvula de segurança, pressãoMesa de força, chassi, alça de empurrar/puxar; o host não possui componentes elétricos, nem alça de ajuste de volume de areia (mistura automática de areia).

3.2、Cortador:

1）Cortador de desancoragem magnética dupla por controle remoto: Forte adsorção magnética, fácil de desmontar, controle remoto; adequado para cortar cabos de âncora e hastes de âncora.

2）Cortador de trilhos: Forte adsorção magnética, fácil de desmontar, controle remoto; adequado para cortar correntes de elos redondos, trilhos, perfis U, vigas I.

3) Cortador manual tipo pistola: adequado para cortar hastes de ancoragem expostas, flanges, parafusos, etc.

*4) Bico de corte: diâmetro ≤Ø1,0 mm, deve ser resistente ao desgaste e tenaz, não quebrar ao cair, tempo de uso contínuo não inferior a 260 horas.

5) Dispositivo automático de adição e filtragem de areia: Filtra automaticamente enquanto adiciona areia ao gerador de abrasivos para evitar o entupimento do bico durante a operação.

4、Requisitos de desempenho da bomba de injeção de água:

*4.1 Pressão de trabalho (0-45MPa): Utilizando bombas de emulsão subterrâneas e água hidrostática como potência, a pressão de alimentação da emulsão é de 15-20MPaInjete água na fonte de água e na bomba de injeção. A bomba de injeção aumenta a pressão para 30-45 MPa para operações de corte. Ela também pode ser conectada2MpaUsando água sob pressão estática como força motriz, funciona sendo pressurizado por uma bomba de injeção de água, elevando a pressão para30Mpa, a taxa de aumento é1：15Durante este período, não háComponentes elétricos fornecem a energia, dependendo inteiramente da energia hidráulica para a transmissão.

*4.2 A bomba de injeção de água possui uma função de uso independente e pode ser usada como um componente de pressurização separado. Ela pode fornecer pressurização e reposição de líquido para áreas subterrâneas que necessitam disso.dispositivo para reidratação.

4.3 Requisitos da válvula misturadora: possui um interruptor automático de volume de areia sem manípulo; a abertura, o fechamento e a magnitude do volume de saída de areia são controlados automaticamente; possuiPossui função automática de limpeza da tubulação antes da partida e após o desligamento: Não há areia residual na tubulação quando usada novamente, o que não bloqueia a tubulação e o bico, garantindo um corte seguro.Percentagem

5. Requisitos de segurança:

5.1 Cortador com controle remoto: Distância do controle remoto ≥5m, a operação é flexível e precisa.

5.2 A máquina inteira não possui componentes elétricos: A unidade principal utiliza a fonte de alimentação de um caminhão de bombeiros e água estática subterrânea como energia, o que é seguro e confiável.

5.3 Válvula de alarme de proteção contra subtensão: Pressão de proteção contra subtensão ≤6 MPa, sem produção de areia quando abaixo da faixa de pressão definida, apenas água limpa flui, não hácapacidade de corte; Proteção contra sobrepressão35ou45 MPaAlarme de descarga de tempo, pressão ajustável. Mantém simultaneamente o corte do sistema hidráulicoO processo está funcionando normalmente.

5.4 Mangote de malha anti-desprendimento: Um mangote de malha anti-desprendimento deve ser instalado entre a mangueira de borracha de alta pressão e a conexão do equipamento. O mangote de malha anti-desprendimento precisa ser inspecionado por uma agência de inspeção profissional terceirizada.Relatório de teste e fornecimento na entrega. Evite acidentes causados por colapso da junta.

5.5 No sistema de tubulação de corte, todas as conexões da tubulação possuem luvas de proteção secundária para evitar que água mista de alta pressão espirre e cause ferimentos às pessoas em caso de ruptura da junta.

5.6 Válvula de segurança: Pressão de abertura 65MPa, pressão ajustável.

*5.7 Válvula de Alívio de Emergência: Instalada na tubulação do sistema de corte; possui as funções de alívio, parada do corte e limpeza da tubulação. Quando a condição de trabalho exige pararAo parar de cortar e mudar a posição de corte, a linha de corte pode ser descarregada rapidamente, e água de limpeza hidráulica flui pelo bypass; o bico de corte não mistura o fluxo de água.para fora, garantindo a segurança do processo de corte.

5.8 A unidade principal é equipada com uma válvula de segurança, que deve abrir sensivelmente, e sua pressão de abertura é de 1,05 a 1,1 vezes a pressão nominal.

5.9 A unidade principal deve ser equipada com um dispositivo de alívio de pressão. Quando a unidade principal ou a cabeça de corte falhar, ela deve ser desligada e a pressão aliviada antes de realizar reparos.

5.10 Todas as conexões de mangueira de alta pressão devem ter braçadeiras de arame de aço flexível para evitar desconexão e lesões.

5.11 Tubulações de alta pressão a menos de 1 m de pontos de operação manual devem ser protegidas com revestimentos protetores. Todas as juntas de tubulações de alta pressão devem ter furos de segurança para vazamento.

5.12 A conexão do tubo rígido de ultra-alta pressão exposto entre o host e a plataforma de corte deve ser fixada com braçadeiras para tubos.

5.13 Para locais onde possa ocorrer lesão pessoal ou de equipamento devido a operação ou manutenção inadequadas, devem ser instalados sinais de advertência óbvios.
