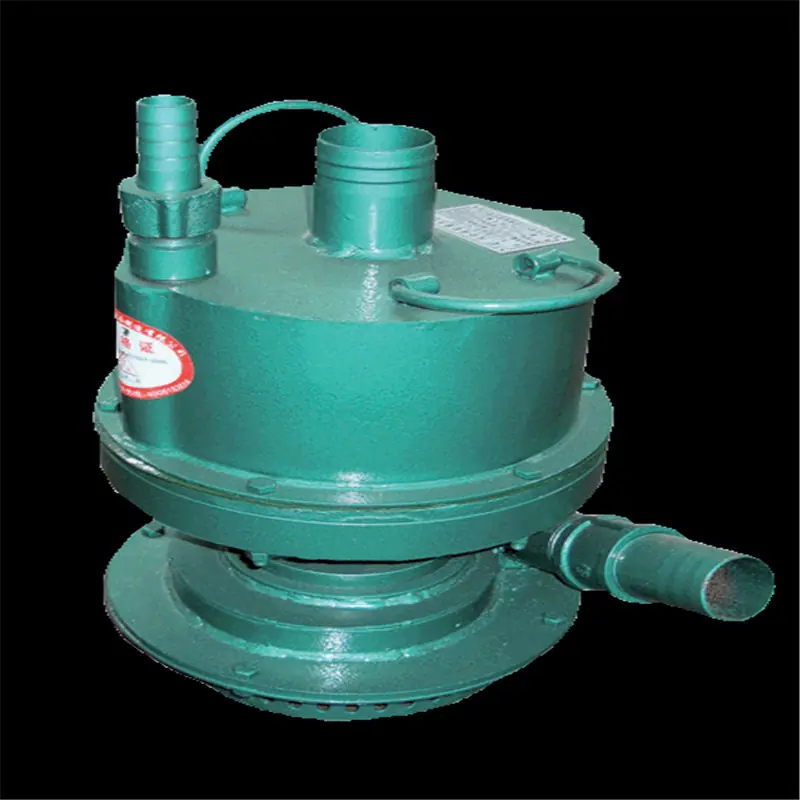

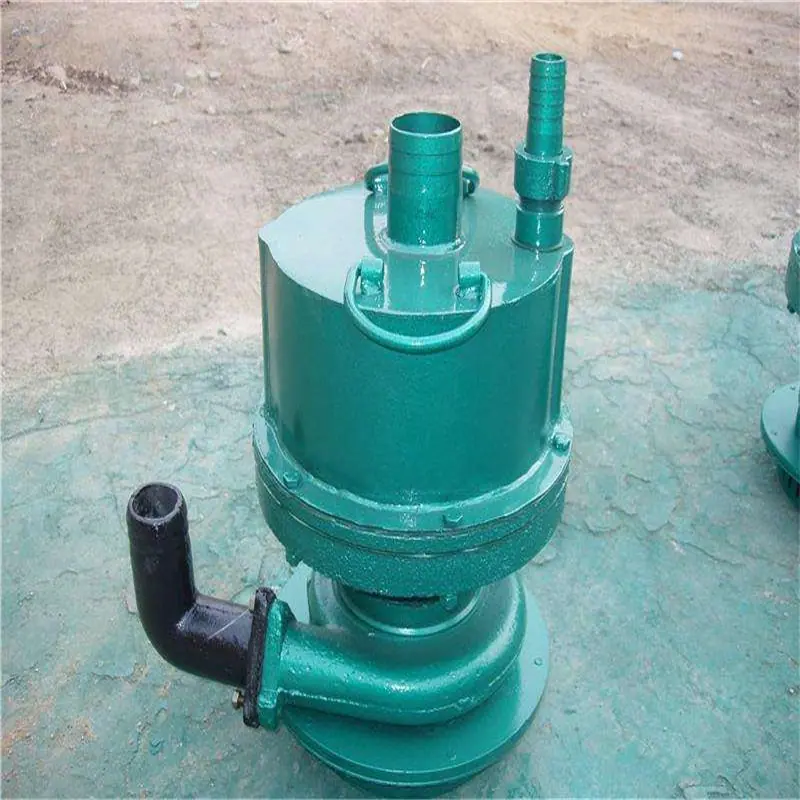

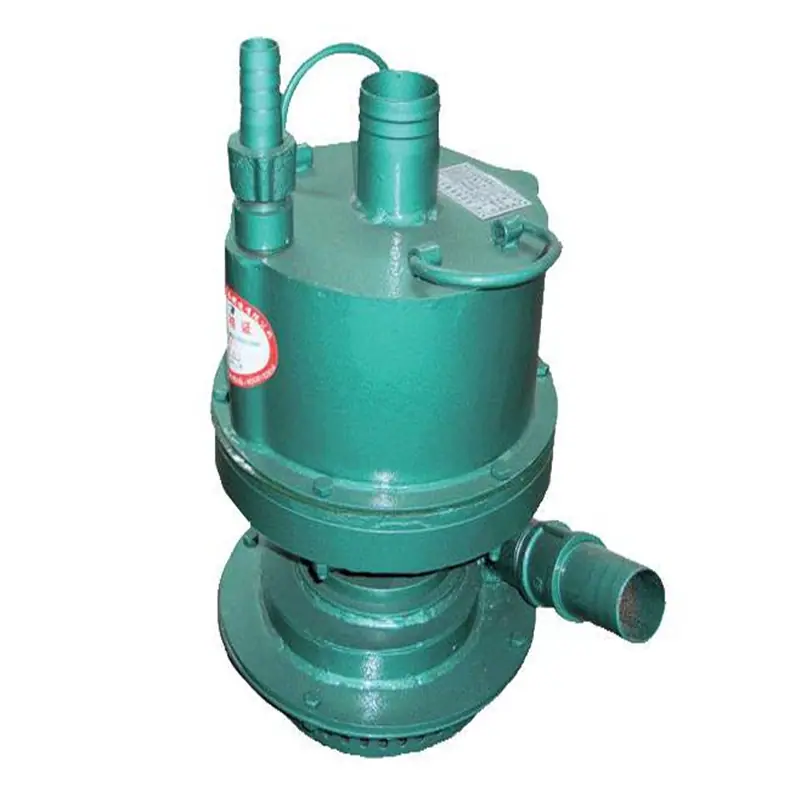

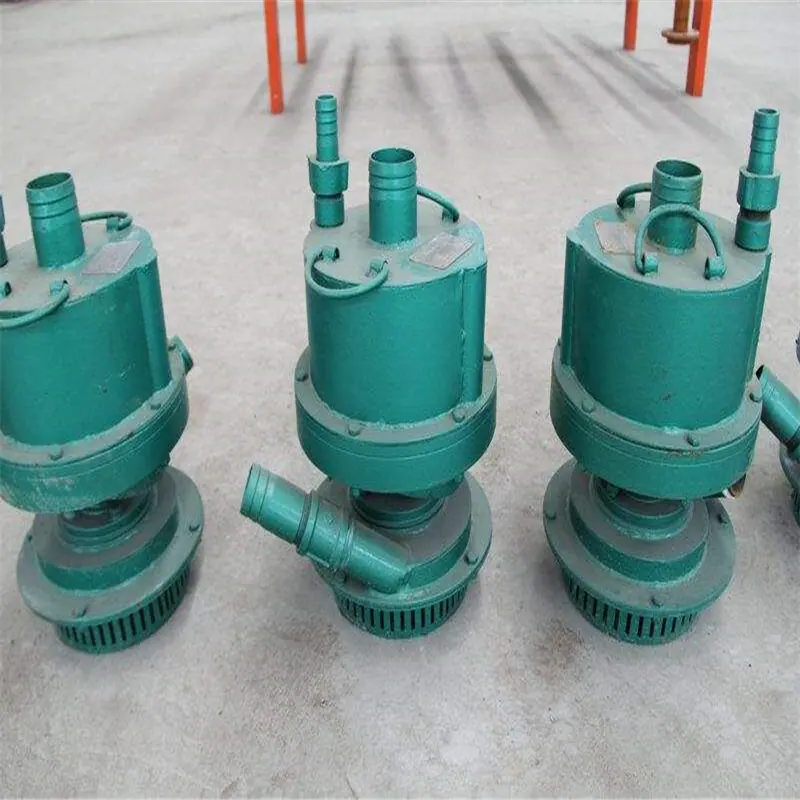

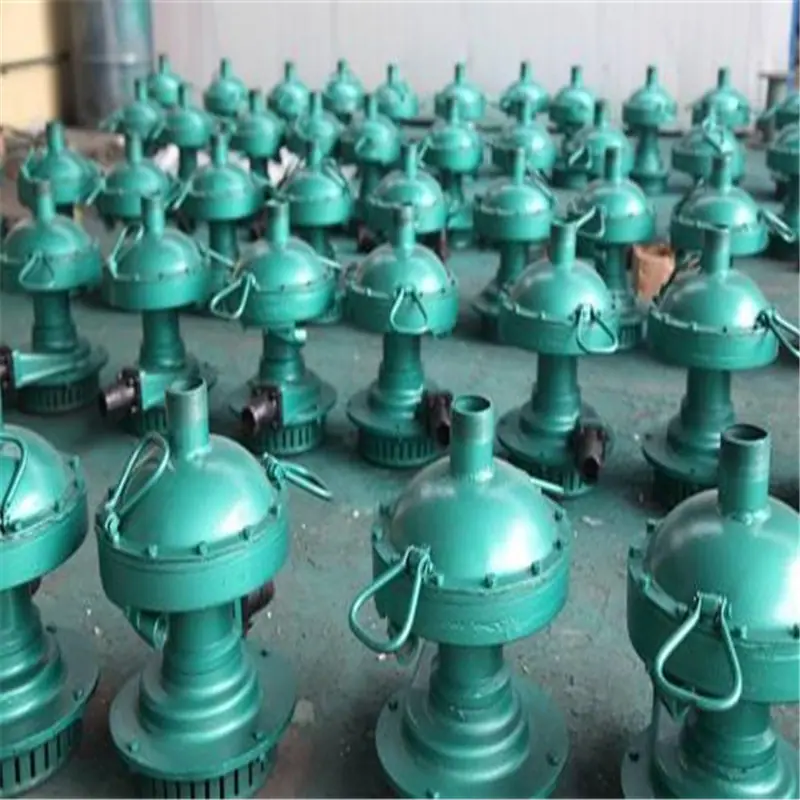

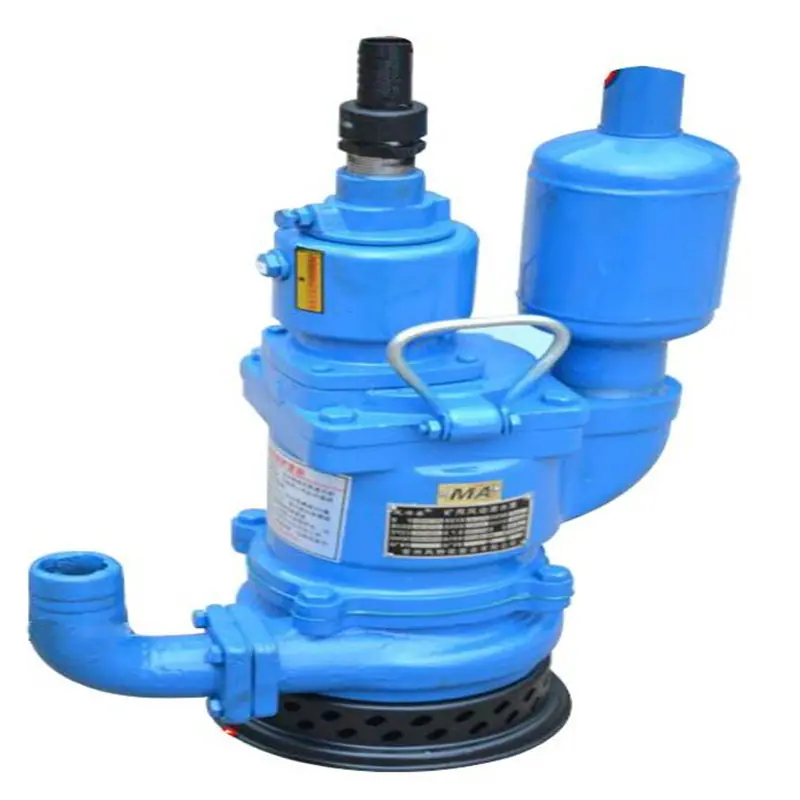

Drenagem de construção de poço vertical poço inclinado de mina de carvão bomba submersível pneumática FQW15-70/CK bomba de ar de mina

FQ: FQ: Bomba submersível pneumática para mineração

①: Código do meio transmitido: w esgoto (água limpa não anotada)

②: Vazão nominal m³/h

③: Carga Nominal (m)

④: Código do modelo: W: Tipo de corrente de Foucault (Tipo de impulsor não anotado)

⑤: Código característico do tipo de turbina hidráulica: K: Tipo aberto (Tipo fechado não marcado)

Exemplo de modelo: FQW20-40/W FQW representa uma bomba submersível pneumática de mina para transporte de esgoto; o vazão nominal é de 20 metros cúbicos por hora, a altura manométrica nominal é de 40 metros, e o tipo de bomba é turbina fechada (rotor). Este produto pertence a ferramentas pneumáticas e é nomeado bomba submersível pneumática de mina.

Condições ambientais de uso da bomba pneumática submersível tipo FQW para mineração

a) O ar circundante contém metano e poeira de carvão;

b) a pressão do ar é (0,4-0,7)MPa;

c) o pH da água está na faixa de 4~10;

d) a razão volumétrica de impurezas sólidas na água excede 2%;

e) a densidade da água não excede 1,1*103kg/m³

f) Temperatura do ambiente de trabalho (5~40)℃

Características estruturais e princípio de funcionamento da bomba submersível pneumática tipo FQW para mineração

A bomba submersível pneumática para mineração é composta principalmente por três partes: corpo da bomba, motor a ar e sobrecorrente.

1. Parte do corpo da bomba: dividida em câmaras superior e inferior, com um anel de vedação separando o ar e a água no meio. O anel de vedação adota vedação por mola e utiliza a pressão do ar e da água para permitir a entrada de ar e água de alta pressão nas paredes internas dos anéis de vedação superior e inferior, respectivamente, fazendo com que eles se expandam para dentro, melhorando o efeito de vedação.

2. Parte do motor a ar: consiste em rotor, turbina, cilindros superior e inferior, rolamentos, etc. Alimentado por ar comprimido, ele impacta a turbina para impulsionar o rotor a girar em alta velocidade e realizar trabalho.

3. Parte de sobrecorrente: consiste na turbina d'água, porta de sucção da tampa da bomba, base da bomba, etc. A turbina d'água é montada no eixo do rotor na cavidade inferior do corpo. O ar comprimido é alimentado pela entrada, e o rotor gira para acionar a turbina d'água. A água na turbina d'água, sob a ação da força centrífuga, é pressionada para a voluta de saída do corpo e descarregada através do tubo de saída.

Pontos de estrutura especiais:

A bomba submersível pneumática tipo FQW/W (anteriormente tipo FWQB) para mineração rompeu com as ideias de design antigas anteriores, adotando transmissão por turbina pneumática e ar comprimido como fonte de energia. É um novo tipo de bomba submersível que supera as características de bombas a ar antiquadas, como alto ruído, alto consumo de ar e baixa eficiência. É amplamente aplicável ao desenvolvimento de túneis de mina, construção de poços verticais e construção de drenagem de cavernas subterrâneas. Suas características são:

1. Baixo ruído, mantido dentro de 40 decibéis;

2. Baixo consumo de ar, alta eficiência;

3. Pequeno volume. Leve, mecanismo compacto, fácil de mover;

4. Longa vida útil, poucas peças de desgaste e fácil manutenção.

Parâmetros de desempenho da bomba submersível pneumática tipo FQW para mineração
