Características estruturais

1. As válvulas borboleta possuem características como estrutura simples, tamanho pequeno, peso leve, baixo consumo de material, pequenas dimensões de instalação, abertura e fechamento rápidos, rotação reciprocante de 90° e baixo torque de acionamento. Elas são usadas para cortar, conectar e regular o meio em tubulações e possuem boas características de controle de fluxo e desempenho de vedação.

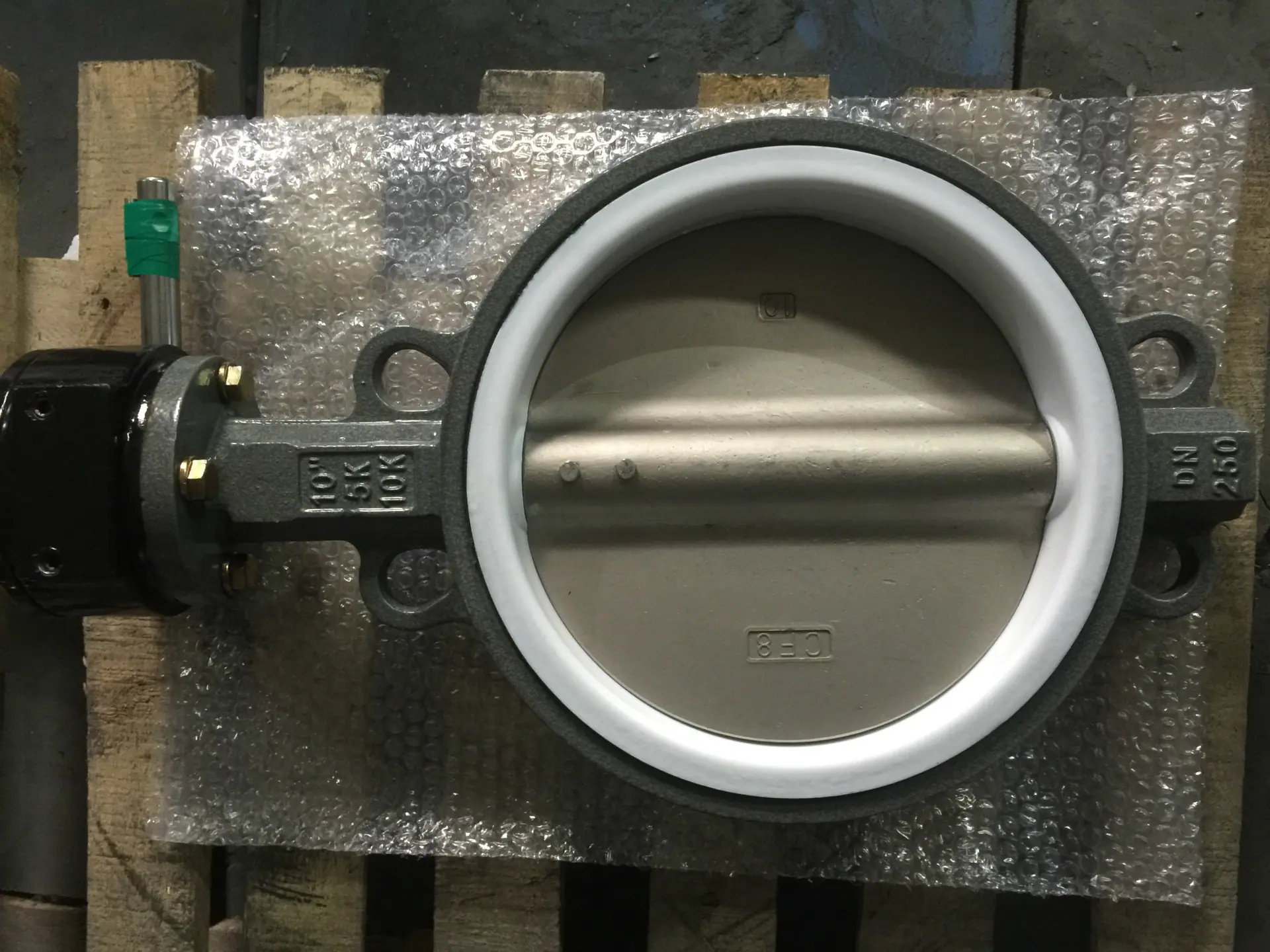

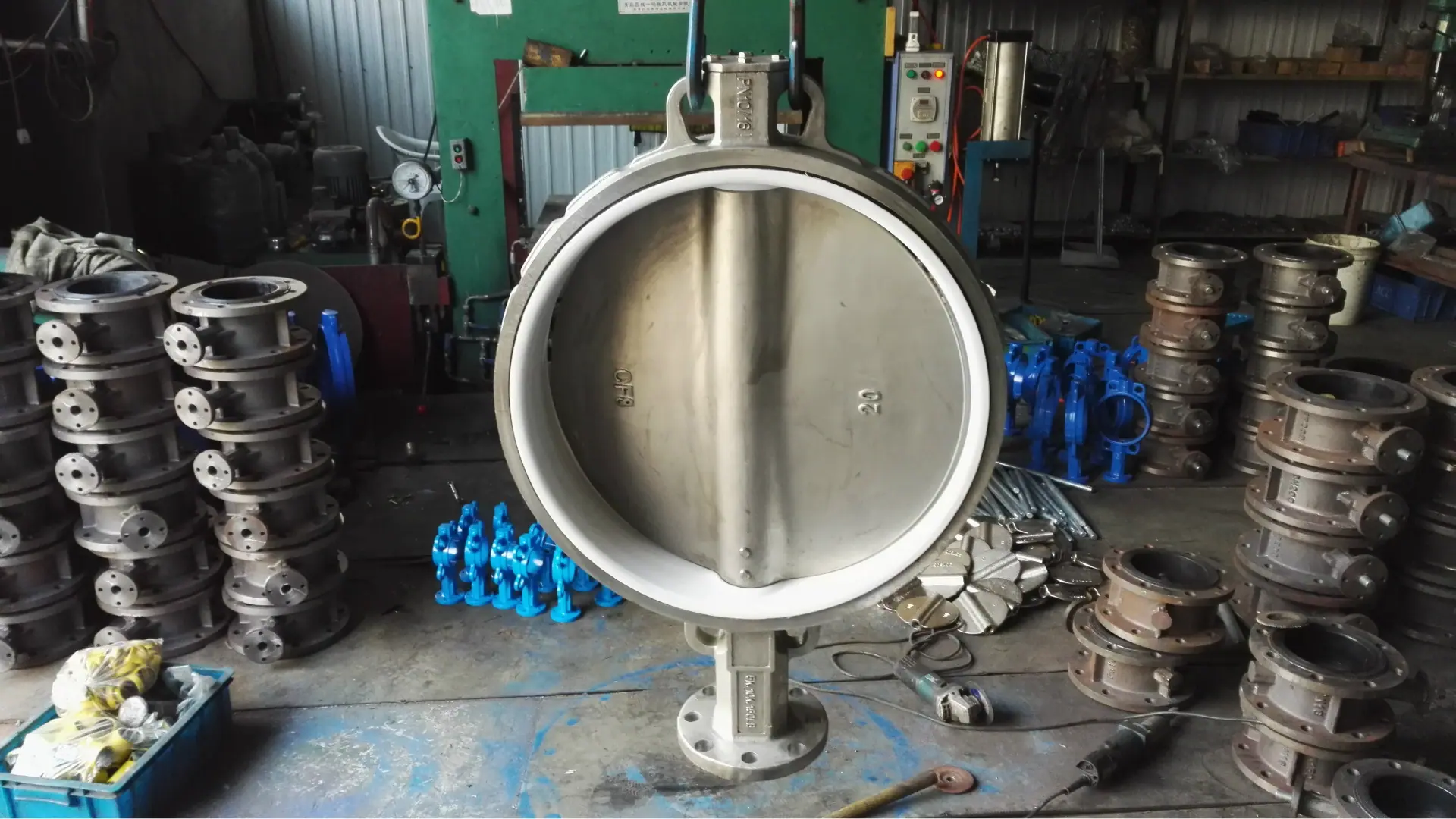

válvula borboleta
válvula borboleta
2. As válvulas borboleta podem transportar lama e têm menor acúmulo de líquido na abertura da tubulação. Sob baixa pressão, podem atingir boa vedação. Bom desempenho de regulagem.
3. O design simplificado da placa borboleta reduz a perda de resistência ao fluido, tornando-a um produto que economiza energia.
4. A haste da válvula é uma estrutura de haste passante. Após têmpera e revenimento, ela tem boas propriedades mecânicas abrangentes e resistência à corrosão e à abrasão. Quando a válvula borboleta é aberta e fechada, a haste da válvula apenas gira, mas não se move para cima e para baixo. A embalagem da haste da válvula não é fácil de ser danificada e a vedação é confiável. Ela é fixada com o pino cônico da placa borboleta, e a extremidade estendida é projetada para evitar que a haste da válvula entre em colapso quando a conexão entre a haste da válvula e a placa borboleta for acidentalmente quebrada.
5. Os métodos de conexão incluem conexão por flange, conexão tipo wafer, conexão por solda de topo e conexão tipo wafer com orelhas.
Os tipos de acionamento incluem atuadores de ligação manual, com engrenagem helicoidal, elétricos, pneumáticos, hidráulicos e eletro-hidráulicos, que podem alcançar controle remoto e operação automatizada.
Por método de conexão:

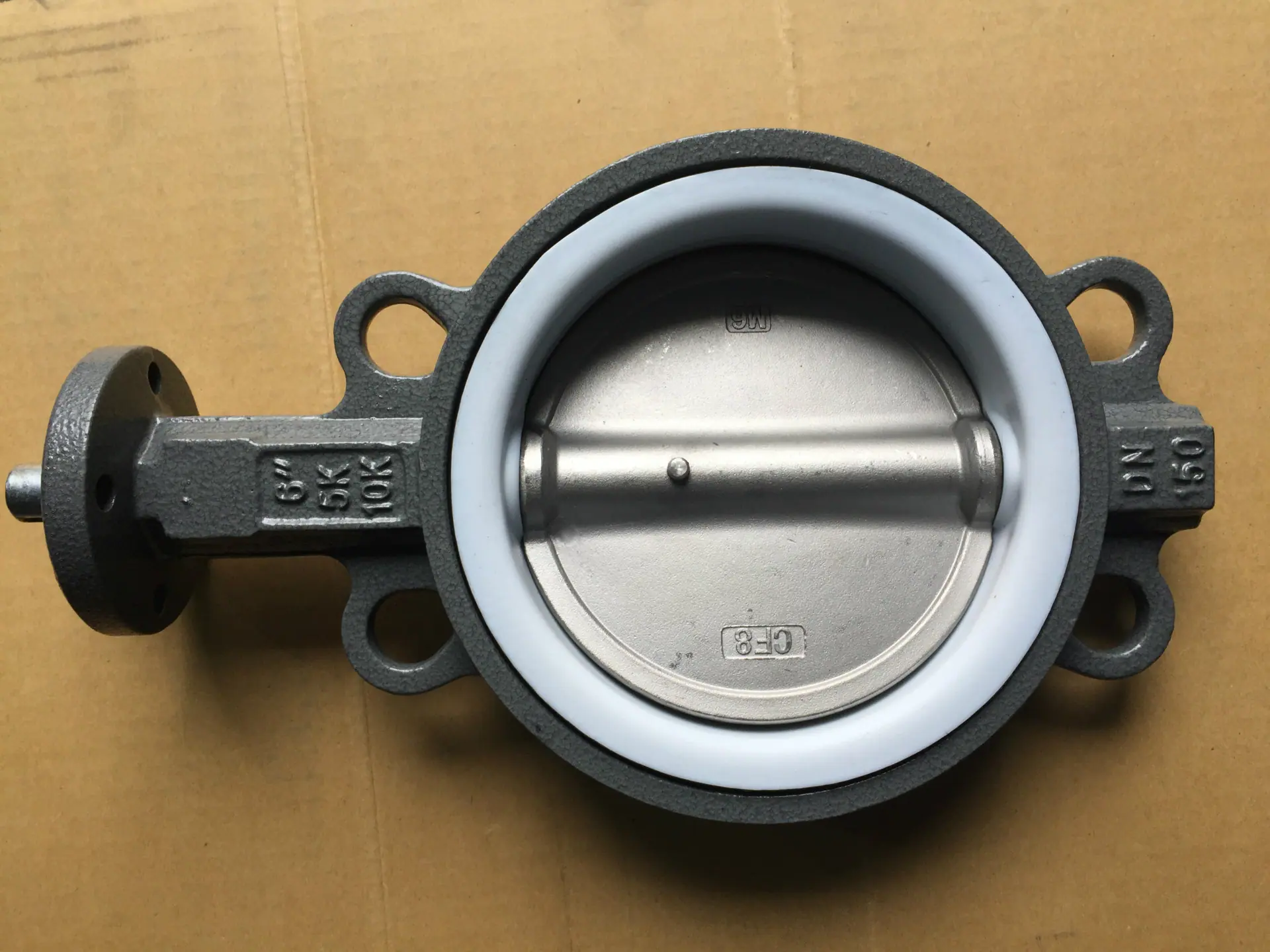

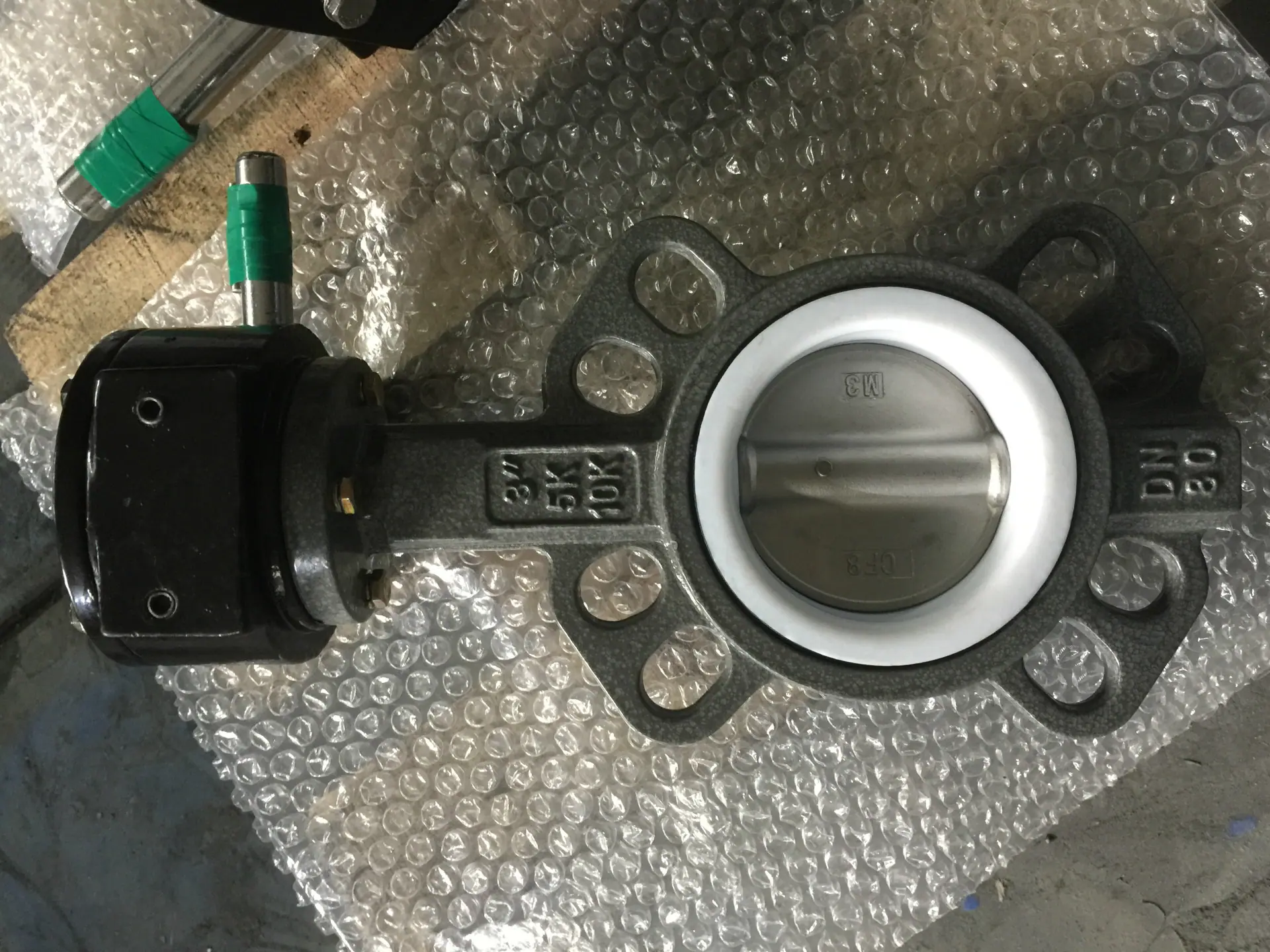

1、Válvula borboleta tipo clamp
O disco borboleta da válvula borboleta tipo lug é instalado na direção do diâmetro da tubulação. A válvula está no estado totalmente aberta.
A válvula borboleta tipo clamp tem uma estrutura simples, volume pequeno e peso leve. As válvulas borboleta têm dois tipos de vedação: vedação elástica e vedação metálica. Para válvulas de vedação elástica, o anel de vedação pode ser embutido no corpo da válvula ou fixado na periferia do disco borboleta.

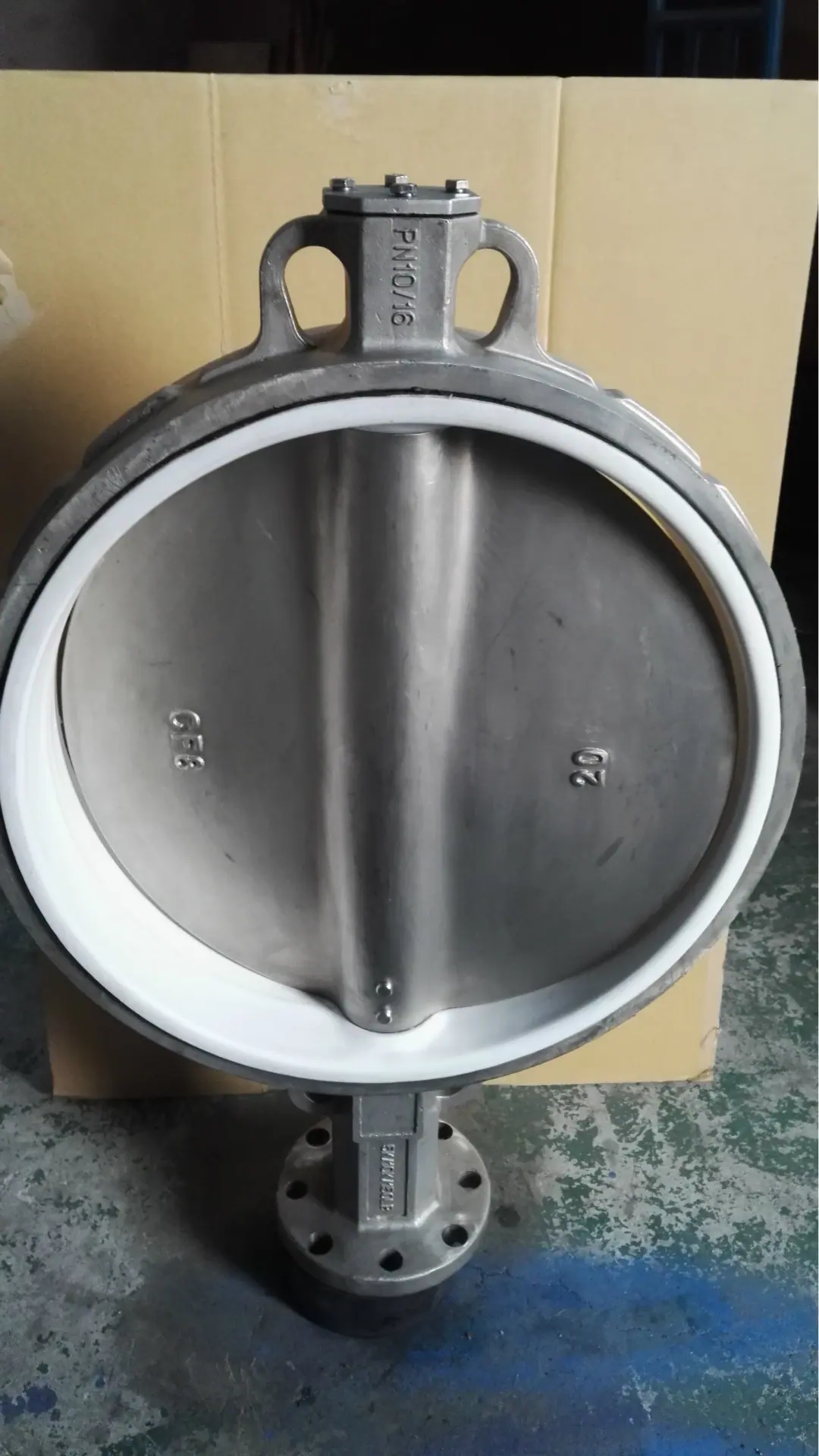

2、Válvula Borboleta Flangeada
A válvula borboleta flangeada possui uma estrutura de placa vertical, e a haste da válvula é um anel de vedação de metal integral da válvula de vedação dura.
É uma estrutura composta de placa de grafite flexível e placa de aço inoxidável, instalada no corpo da válvula, e a superfície de vedação da borboleta é revestida com aço inoxidável. O anel de vedação da válvula de vedação macia é feito de borracha nitrílica e é instalado na borboleta.
3、Válvula borboleta tipo lug
4、Válvula borboleta soldada
A válvula borboleta soldada é um tipo de válvula borboleta de fechamento não estanque, amplamente aplicável a tubulações em processos de produção como materiais de construção, metalurgia, mineração e geração de energia, onde a temperatura do meio é ≤300℃ e a pressão nominal é 0,1Mpa. É usada para conectar, abrir, fechar ou regular a vazão do meio.
vantagem

1. É fácil e rápido de abrir e fechar, economiza esforço, tem pequena resistência a fluidos e pode ser operado com frequência.
2. Estrutura simples, dimensões externas pequenas, comprimento estrutural curto, volume pequeno, peso leve, adequado para válvulas de grande diâmetro.
3. Capaz de transportar lama, com menor acúmulo de líquido na abertura do tubo.
4. Uma boa vedação pode ser obtida sob baixa pressão.
5. Bom desempenho de ajuste.
6. Quando totalmente aberta, a área de fluxo efetiva da passagem do assento da válvula é grande e a resistência ao fluxo é pequena.
7. O torque de abertura e fechamento é relativamente pequeno. Como as borboletas em ambos os lados do eixo rotativo estão sujeitas a forças aproximadamente iguais do meio, os torques gerados são em direções opostas. Portanto, a abertura e o fechamento são relativamente sem esforço.
8. O material da superfície de vedação é geralmente feito de borracha ou plástico, portanto, o desempenho de vedação em baixa pressão é bom.
9. Fácil de instalar.
10. Operação flexível e que economiza mão de obra, métodos manual, elétrico, pneumático ou hidráulico podem ser selecionados.

As válvulas borboleta podem ser classificadas em tipo disco excêntrico, tipo disco vertical, tipo disco inclinado e tipo alavanca de acordo com sua forma estrutural. De acordo com a forma de vedação, podem ser divididas em tipo de vedação macia e tipo de vedação dura. O tipo de vedação macia geralmente usa um anel de borracha para vedação, enquanto o tipo de vedação dura geralmente usa um anel de metal para vedação.
De acordo com o tipo de conexão, pode ser dividida em conexão flangeada e conexão wafer; de acordo com o modo de acionamento, pode ser dividida em tipos manual, com acionamento por engrenagem, pneumático, hidráulico e elétrico.
