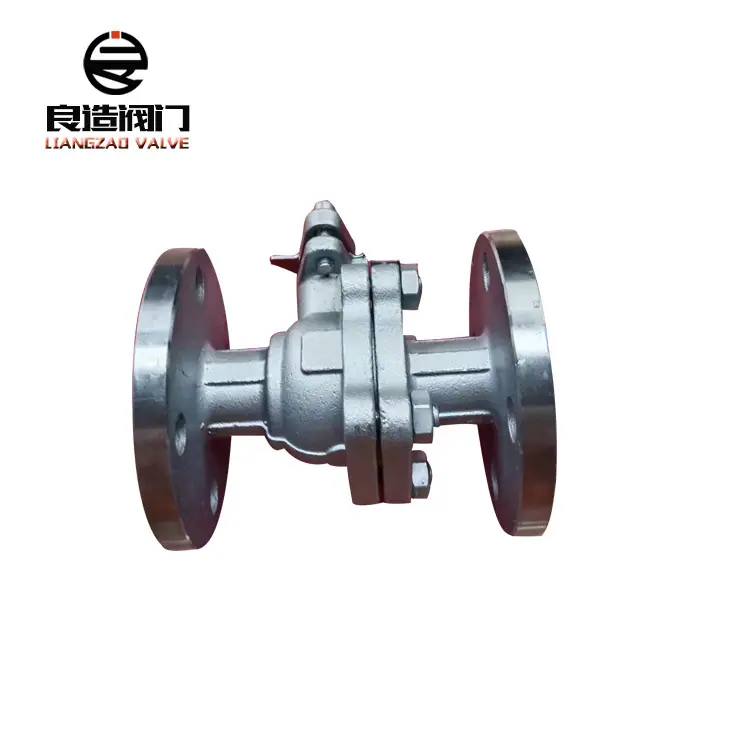

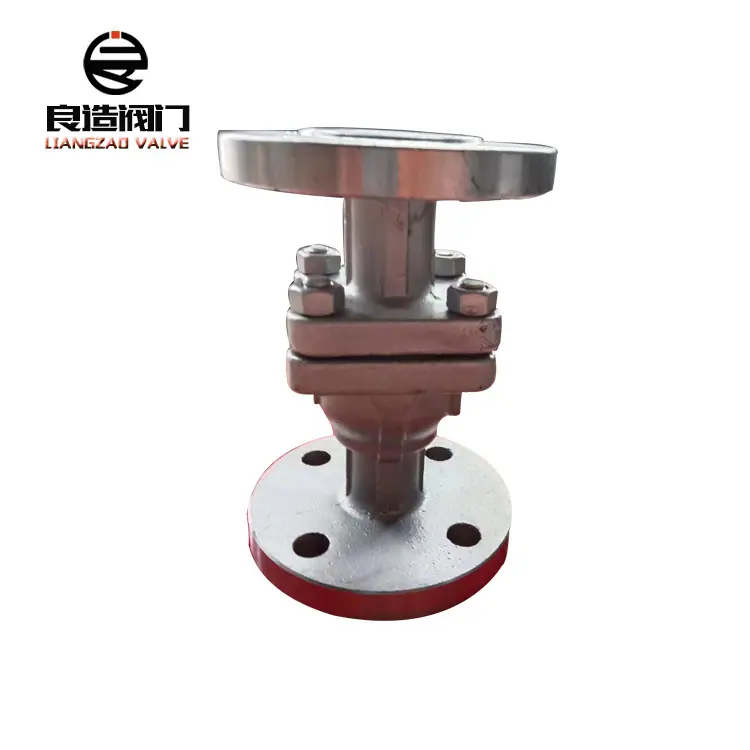

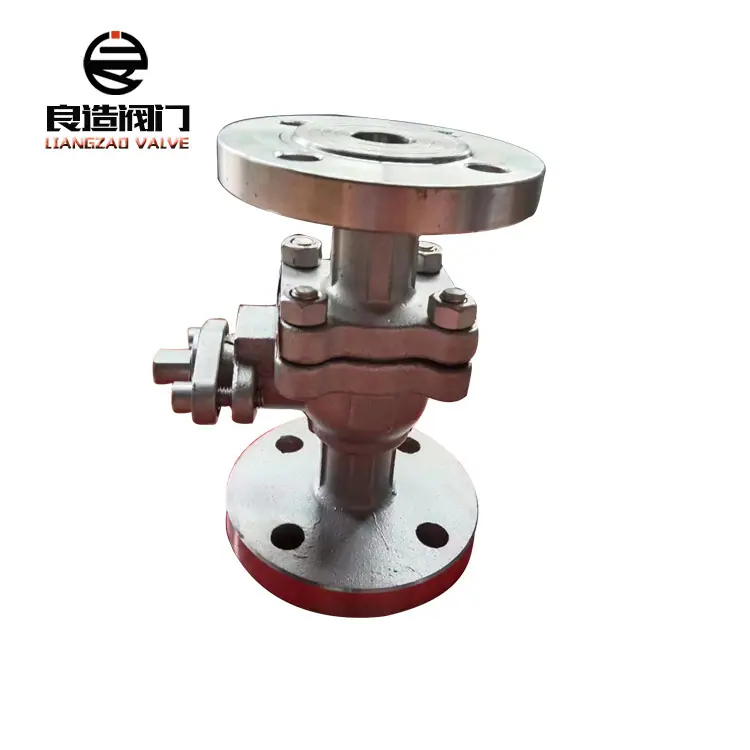

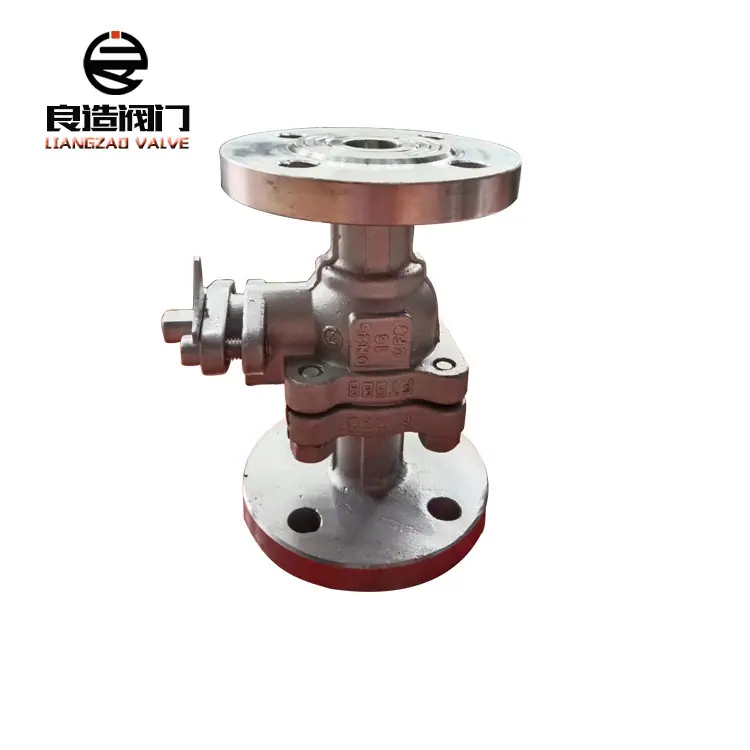

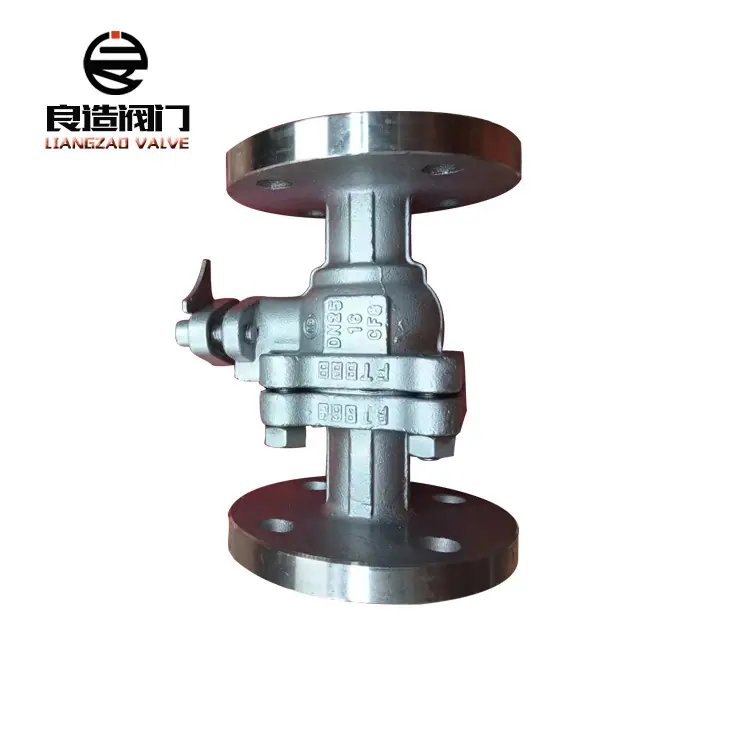

Produção e vendas do fabricante válvula de esfera de aço inoxidável Q41F-16P DN25 flangeada com vedação macia
110 dias
Mín. R$ 21.120 (80 un.)
Fornecedor 4.5
Quantidade
Q41F
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Modo de acionamento
Manual
Marca
Other
Formulário de conexão
Flange
Forma estrutural
Fixed
Mídia aplicável
Water
Temperatura de operação
Room temperature-29~120
Categoria de válvula 3C
Water Conservancy
Especificações e modelos
Q41F
Formulário
Ball
Modo de acionamento
Manual
Marca
Other
Formulário de conexão
Flange
Forma estrutural
Fixed
Mídia aplicável
Water
Temperatura de operação
Room temperature-29~120
Categoria de válvula 3C
Water Conservancy
Especificações e modelos
Q41F
Formulário
Ball
Modo de acionamento
Manual
Marca
Other
Formulário de conexão
Flange
Forma estrutural
Fixed
Mídia aplicável
Water
Temperatura de operação
Room temperature-29~120
Categoria de válvula 3C
Water Conservancy
Especificações e modelos
Q41F
Formulário
Ball
Detalhes do produto
O texto nas imagens pode ser traduzido
Padrão de execuçãoProdução padrão de execução
| Design e Fabricação | Comprimento da estrutura | Tamanho da conexão do flange | Pressão e temperatura | Inspeção e teste |
| GB/T12237 | GB/T12221 | JB/T79 | GB/T12224 | JB/T9092 |
Materiais das peças principais
| Nome da peça | WCB | Aço inoxidável 304 |
| Corpo | A216 WCB | A351 CF8 |
| Bola | A105+PEV | A182 304 |
| Sede da válvula | A105 | 304 |
| Tronco | A276 410 | A182 304 |
| Embalagem | PTFE | PTFE |
| Parafuso | A193 87 | A193 88 |
| Noz | A194 2H | A194 8 |
Materiais das peças principais
| modelo | calibre | tamanho | ||||||
| eu | D | D₁ | D₂ | b | f | z-φd | ||
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
| 32 | 165 | 135 | 100 | 75 | 16 | 2 | 4-φ18 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
| 65 | 220 | 180 | 145 | 125 | 18 | 3 | 4-φ18 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 3 | 12-φ26 | |
