Equipamentos Personalizados de Aço Inoxidável para Tratamento de Água, Válvulas de Redemoinho, Válvulas Limitadoras de Vazão e Válvulas de Controle de Vazão São Projetados com Simplicidade Engenhosa e São Fáceis de Controlar
110 dias
Mín. R$ 24.240 (4 un.)
Fornecedor 5.0
Quantidade
DN300
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Marca
Bote
Modelo
Bt–xyf0021
Material
Stainless steel
Formulário
Rotary
Formulário de conexão
Flange
Modo de acionamento
Hydraulic Control
Direção do fluxo
Reversal
Diâmetro nominal
300
Peças e acessórios
Valve body
Aparência
Large
Padrão
National standard
Ambiente de pressão
Low pressure
Temperatura de operação
Low temperature
Tipo (localização do canal)
Two-way
Mídia aplicável
Water
Especificações
Dn 300
Uso
Flow control
Marca
Bote
Modelo
Bt–xyf0021
Material
Stainless steel
Formulário
Rotary
Formulário de conexão
Flange
Modo de acionamento
Hydraulic Control
Direção do fluxo
Reversal
Diâmetro nominal
300
Peças e acessórios
Valve body
Aparência
Large
Padrão
National standard
Ambiente de pressão
Low pressure
Temperatura de operação
Low temperature
Tipo (localização do canal)
Two-way
Mídia aplicável
Water
Especificações
Dn 300
Uso
Flow control
Marca
Bote
Modelo
Bt–xyf0021
Material
Stainless steel
Formulário
Rotary
Formulário de conexão
Flange
Modo de acionamento
Hydraulic Control
Direção do fluxo
Reversal
Diâmetro nominal
300
Peças e acessórios
Valve body
Aparência
Large
Padrão
National standard
Ambiente de pressão
Low pressure
Temperatura de operação
Low temperature
Tipo (localização do canal)
Two-way
Mídia aplicável
Water
Especificações
Dn 300
Uso
Flow control
Detalhes do produto
O texto nas imagens pode ser traduzido
1. Breve introdução ao desempenho do equipamento:
O equipamento de válvula limitadora de fluxo de turbilhão produzido por nossa unidade é um dispositivo de controle de fluxo projetado para sistemas de tubulação de drenagem e sistemas de águas superficiais. Não requer força externa para controlar o fluxo. A própria válvula de turbilhão realiza o controle automático e o fluxo constante do sistema de tratamento de esgoto. A válvula limitadora de fluxo de turbilhão possui as vantagens de design inovador, estrutura simples, instalação conveniente, sem problemas de desgaste e envelhecimento e longa vida útil. A válvula limitadora de fluxo de turbilhão é amplamente utilizada em poços de transbordamento de águas pluviais, piscinas de transbordamento de águas pluviais, piscinas de interceptação de inundações (lagoas) e outras instalações para desempenhar um papel no controle de fluxo de turbilhão e fluxo constante. A válvula de turbilhão possui um mecanismo preciso, amigável ao fluido, mas sem partes móveis. A água corta a câmara de turbilhão em um ângulo tangencial. No estado de baixo fluxo, a água flui através da câmara de turbilhão com uma grande área de fluxo de água na forma de fluxo de gravidade. Ela é afetada apenas por um ângulo suave e apresenta um fluxo de água curvo. Neste estado, o ar na câmara de turbilhão é descarregado. A água forma um redemoinho na cavidade do turbilhão, com uma velocidade linear relativamente alta em seu centro, que é então preenchido com ar para formar um núcleo de turbilhão. O núcleo de turbilhão é um dispositivo de válvula que controla automaticamente a vazão de saída. A válvula não possui partes móveis e depende apenas da ação do fluxo de água, livre de desgaste e resistente ao envelhecimento, para obter o controle do fluxo. As pressões de entrada e saída da válvula de turbilhão são a única fonte de energia para completar o controle.
2. Princípio de funcionamento:
A válvula limitadora de fluxo em vórtice é usada para controlar a interceptação múltipla do sistema de interceptação e interceptação de esgoto. A válvula de vórtice é feita de aço inoxidável SUS304. O corpo da válvula é oco e não possui peças mecânicas. Não requer energia cinética adicional. Ela se baseia inteiramente nos princípios da hidráulica e da aerodinâmica. Opera automaticamente e não requer nenhuma força externa, como eletricidade ou mão de obra, para operar e controlar. É segura, silenciosa e confiável de operar. Não requer nenhum instrumento de medição. Possui uma estrutura simples e é fácil de operar e gerenciar. Para uma introdução, consulte o fluxograma do processo. 1. Princípio, consulte o fluxograma do processoCaracterísticas
Sem peças móveis; sem desgaste; sem necessidade de alimentação externa de energia; seção de fluxo de água grande e desobstruída; operação confiável; estrutura não corrosiva; alta precisão de controle de vazão; sem pressão de retrolavagem; instalação simples, sem necessidade de calibração.
Sem peças móveis; sem desgaste; sem necessidade de alimentação externa de energia; seção de fluxo de água grande e desobstruída; operação confiável; estrutura não corrosiva; alta precisão de controle de vazão; sem pressão de retrolavagem; instalação simples, sem necessidade de calibração.
3. Instalação e estrutura:

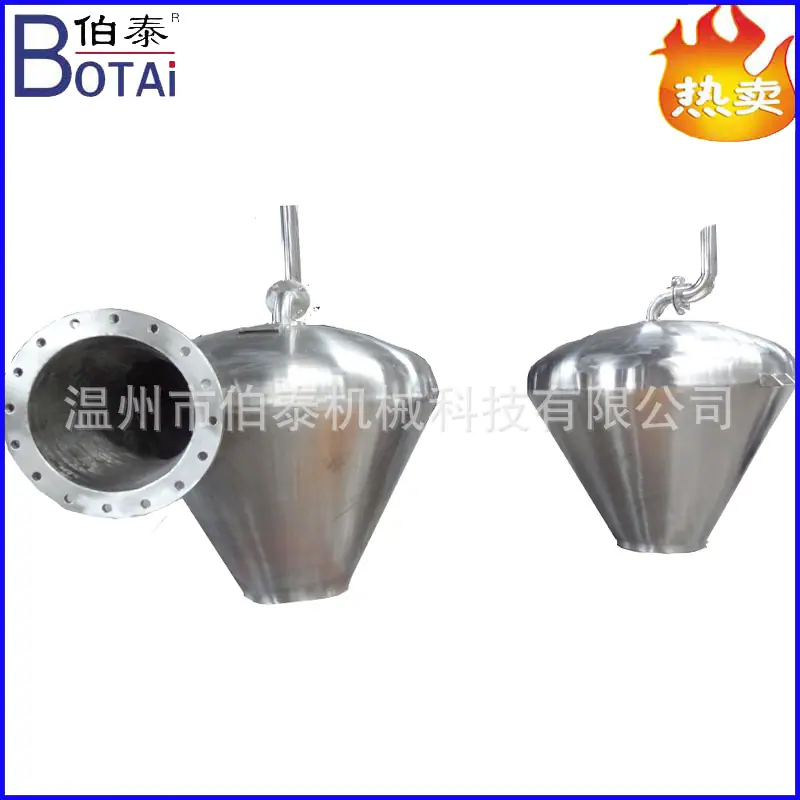

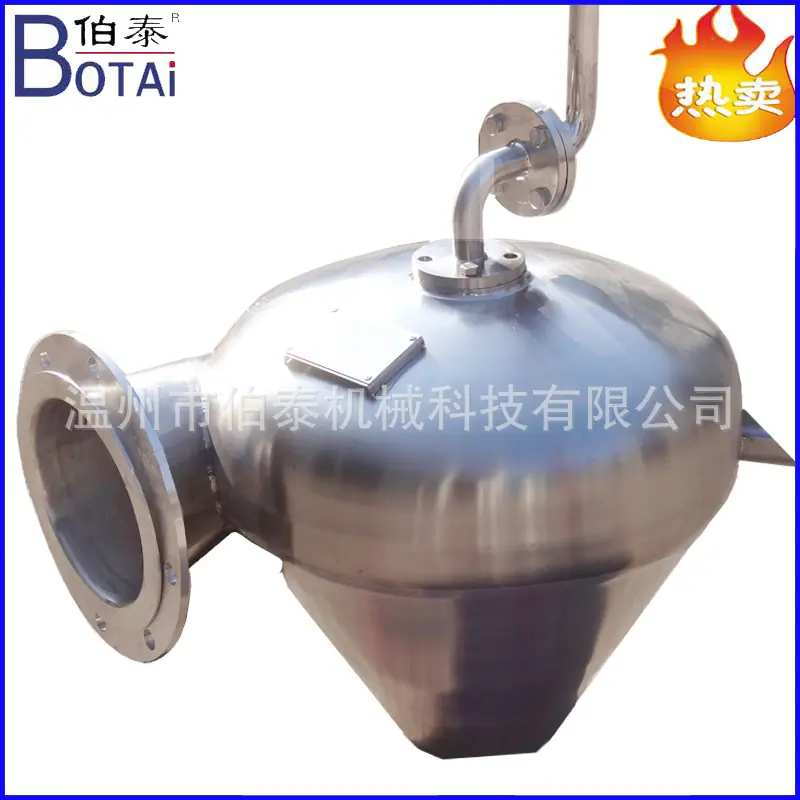

1. A estrutura da válvula de turbulência inclui uma cabeça elíptica, um cilindro cônico, uma entrada de água, uma saída de água, uma câmara de turbulência, uma entrada de ar, um tubo de entrada de ar universal, etc. 2. A válvula de turbulência é instalada com o flange de entrada de água conectado ao flange do tubo. Há dois suportes na direção oposta à entrada de água da válvula de turbulência (o usuário faz a base de acordo com a situação real). Instale os dois suportes firmemente.
4. Manutenção e precauções:
A válvula limitadora de fluxo de turbilhão deve ser verificada regularmente para ver se os parafusos de montagem estão soltos e se há detritos bloqueando a câmara de turbilhão.
5. Dados principais do equipamento:
Diâmetro: DN125 DN 150 DN200 DN300 DN400 DN500 DN600 DN700 DN800 DN1000 DN1200 Pressão Pressão normal
Diâmetro: DN125 DN 150 DN200 DN300 DN400 DN500 DN600 DN700 DN800 DN1000 DN1200 Pressão Pressão normal
