Válvula de Distribuição de Água e Drenagem de Mina de Carvão de Fornecimento Direto, Válvula Leve de Drenagem e Distribuição de Água Pz-I-1200, Válvula de Distribuição de Água e Drenagem de Mina de Carvão

Introdução do produto da válvula gaveta de distribuição de água:

A válvula de distribuição de água de mineração da série PZ tem um design aprimorado baseado no tipo PZ1 original; o tipo PZII é um projeto aprimorado com um dispositivo elétrico de válvula de mineração adicionado para atender às necessidades de produção não tripulada e totalmente automatizada em salas de bombas de água de minas de carvão. Possui características de estrutura simples, bom desempenho de vedação, limpeza conveniente, operação flexível e economia de mão de obra. É usado principalmente para distribuição de água no poço de sucção da sala de bombas subterrânea.

Estrutura do produto da válvula gaveta de distribuição de água:

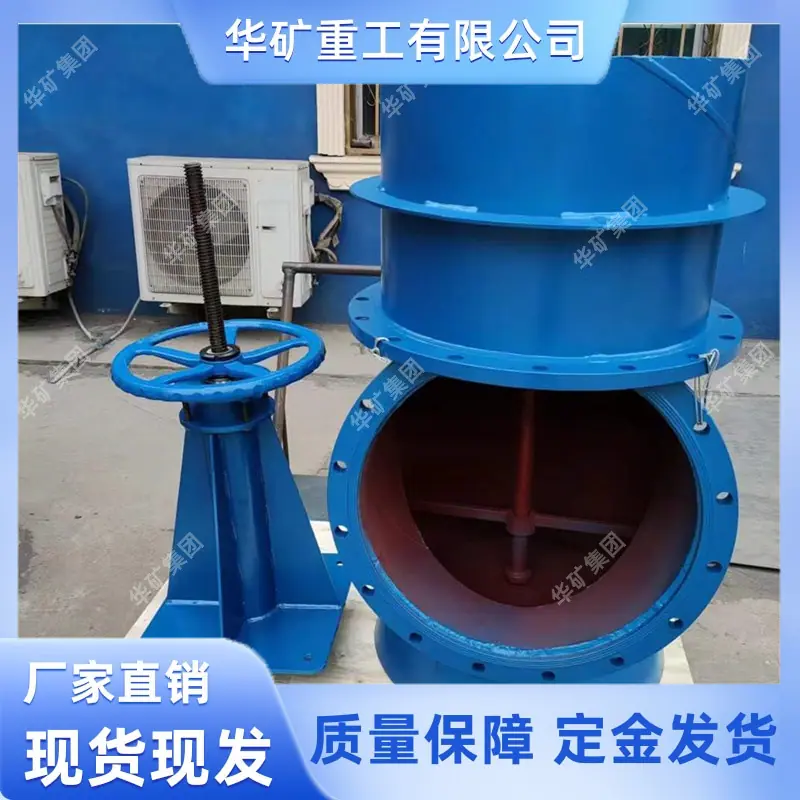

1. A válvula gaveta de distribuição de água consiste em um console operacional, biela, haste da válvula, válvula gaveta, tubo curto e outros componentes.

2. O tipo PZ2 usa um pequeno motor elétrico como fonte de energia para substituir a operação manual, o que é conveniente e rápido.

3. A válvula gaveta consiste em um corpo de válvula e um disco de válvula.

(1) O corpo da comporta é uma peça soldada com um anel de vedação cônico instalado na parte inferior, que junto com o disco da válvula forma a peça de vedação.

(2) O disco da válvula é composto por peças soldadas e almofadas de borracha e é conectado à haste da válvula por meio de um conjunto de parafuso anelar para garantir o desempenho de vedação da válvula.

4. O tubo curto serve para ser enterrado na parede do poço de distribuição de água e é uma peça soldada.

5. O comprimento da biela é determinado pela diferença de altura entre a placa inferior do poço de distribuição de água e a placa inferior da sala de bombas. Está dividido em quatro especificações: 5 metros, 4,5 metros, 4 metros e 3,5 metros. Os usuários também podem determinar o comprimento da biela de acordo com a altura real de instalação e personalizá-la conforme necessário.

Instalação do produto da válvula gaveta de distribuição de água:

1. Durante o período de armazenamento deste produto, o parafuso do painel de controle deve ser revestido com graxa antiferrugem e protegido do sol e da chuva. As peças da válvula devem ser protegidas contra graxa para evitar o envelhecimento da borracha.

2. Ao despejar a parede do poço, reserve furos curtos para tubos e furos de canal de aço para suportar comportas valvuladas e reserve furos de fundação para o console de operação no piso da sala de bombas.

3. Conecte o flange do bico valvulado e o tubo curto (com uma almofada de borracha no meio), insira o tubo curto no orifício reservado, use a haste da válvula exposta do bico valvulado para encontrar a verticalidade e fixe o suporte aço de canal.

4. Após a colocação da mesa cirúrgica, levante o parafuso de acordo com as dimensões exigidas pelas instruções.

5. Verifique o comprimento da biela entre a haste da válvula e o parafuso, instale a biela, verifique a verticalidade e fixe a mesa cirúrgica e o tubo curto.

6. Remova o anel de retenção na extremidade da haste da válvula e verifique se todo o mecanismo funciona de forma flexível.

Parâmetros do produto da válvula gaveta de distribuição de água:

Nome do produto: válvula de distribuição de água, válvula de distribuição de água, válvula de distribuição de água

Modelo do produto: PZ-EU，PZ-II

Especificações do produto: DN300-1200

Pressão nominal: 0,1 MPa

Mídia aplicável: esgoto, água limpa
