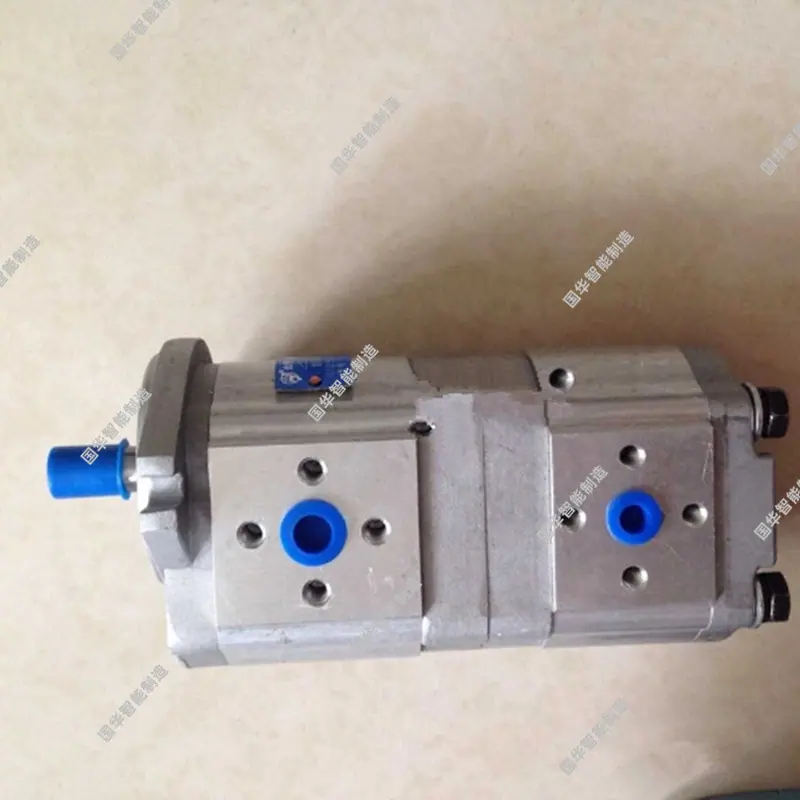

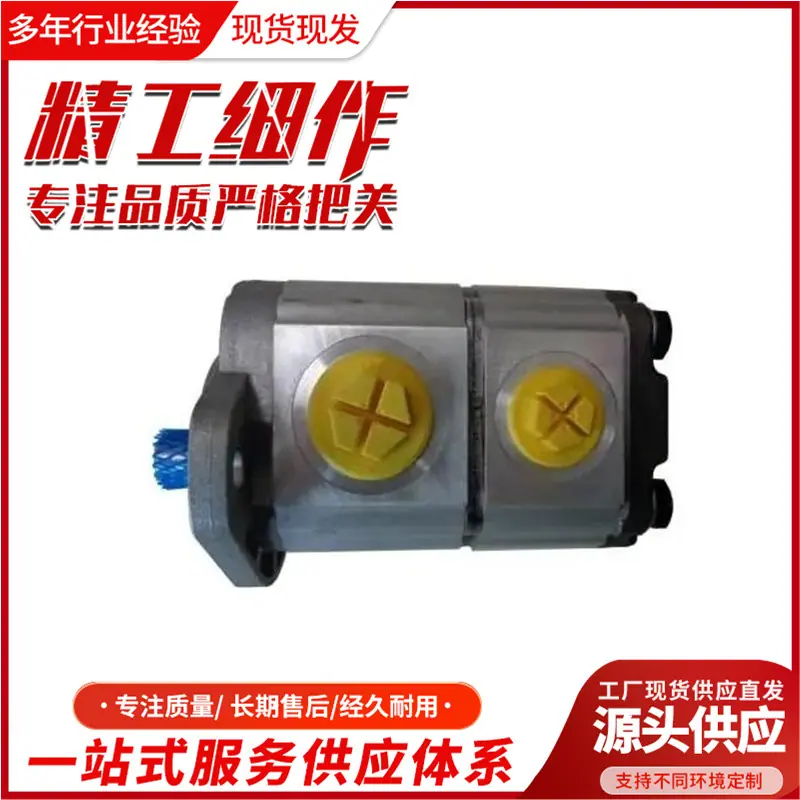

Bomba Dupla Shearer Bomba de Engrenagem Dupla CBK1012/4-318R Bomba de Engrenagem

O filtro grosso é instalado na parte inferior frontal do reservatório de óleo hidráulico do alojamento de controle eletrônico. A estrutura específica é mostrada na figura.Conforme mostrado em 22MJ0108, um elemento de filtro de malha é usado, modelo WU-630×180*FJ, com uma precisão de filtragem de 100μm e uma vazão de 250L/min, para garantir a limpeza do óleo dentro do sistema hidráulico. Existem três válvulas unidirecionais na cauda do filtro. Quando o elemento do filtro é substituído, a válvula unidirecional é fechada para evitar que o óleo no reservatório de óleo flua para fora.

O freio é composto principalmente por uma carcaça, um pistão, pastilhas de fricção interna e externa, etc. Quando o tosquiador não está sendo tracionado, o pistão, sob a ação da força da mola, pressiona as pastilhas de fricção interna e externa uma contra a outra para gerar um torque de frenagem, fazendo com que o tosquiador freie. Quando um sinal de tração é emitido,A válvula solenoide de quatro vias e duas posições é acionada através do sistema elétrico, e o óleo de baixa pressão proveniente do bloco de válvulas entra na porta de óleo externa do freio hidráulico. O pistão, sob a ação do óleo pressurizado, comprime o conjunto de molas, fazendo com que as pastilhas de freio interna e externa se desacoplem, permitindo que o eixo do freio gire livremente e que a máquina de mineração de carvão opere normalmente.
