Válvula de ajuste fino de medição com virola válvula de ajuste fino com virola para alto vácuo válvula de estrangulamento válvula reguladora

Parâmetros técnicos:

1. Pressão de trabalho:

Aço inoxidável: 6000psig-10000psig (820 bar);

Liga: 6000 psig - 10000 psig (820 bar);

Latão: 1000psig-3000psig(207 bar);

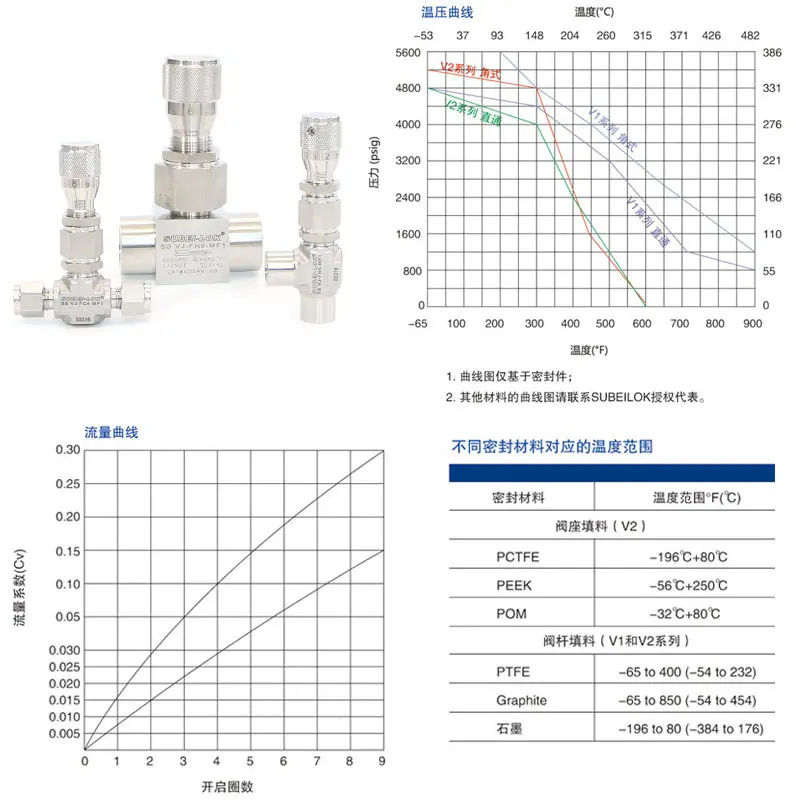

2. Temperatura de trabalho:

PTFE:-129℉-248℉(-34℃-120℃)；

PPL:-129℉-536℉(-54℃-280℃)；

Embalagem de grafite :-129℉-788℉(-54℃-420℃)；

Anel de Vedação: -32℉-149℉(-10℃-65℃)；

3. Diâmetro interno:

a. 2,8 mm (mínimo até 0,81 mm 0,032”); diâmetro interno universal 2,8, agulha de válvula de 12 graus, distância efetiva de ajuste 8 milímetros;

b. Diâmetro interno de alta precisão de 1,2 mm, cone da ponta da válvula (agulha da válvula) de 5 graus, distância efetiva de ajuste de 6 mm;

c.mínimo alcançável 0,81 mm 0,032”;

4. Materiais: SS, 304, 316l, 316, 1Cr18Ni9Ti, Hastelloy, Titânio, etc.

5. Coeficiente de vazão: 0,004 CV, 0,03, 0,16;

7. Interface: 1/16”, 1/8”, 1/4”, 3/8”, 1/2”, 3mm-12mm;

8. Método de conexão: virola, rosca (NPT, ISO, BSP), soldagem.

Vantagem:

1. Pode ser montado em painel, com função de corte;

2. Sem anel O, não afetado pelo meio, temperatura;

3. vedação metal-metal, adequada para condições de trabalho severas;

4. Cônico da agulha da válvula 3o-12o;

5. O meio de vedação pode ser PTFE, PPL, grafite;

6. Vários tipos de conexão para escolher: virola, roscada, soldada;

7. Em linha reta, em ângulo, de três vias;

8. Cada válvula é submetida a um teste de vedação com gás nitrogênio a 10 MPa antes de sair da fábrica, e um teste de vedação com pressão de água a 1,5 vezes a pressão de trabalho nominal para 5%.
