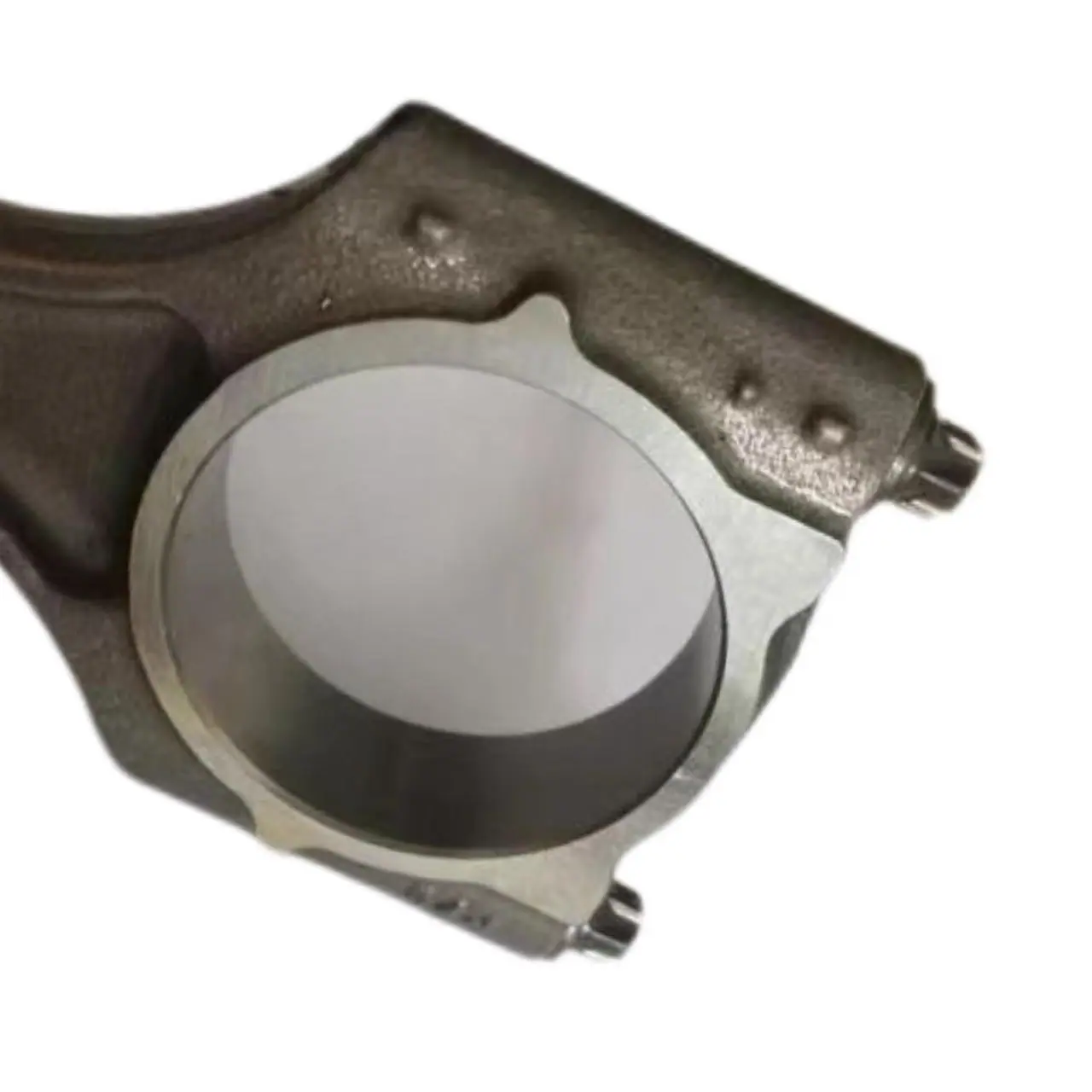

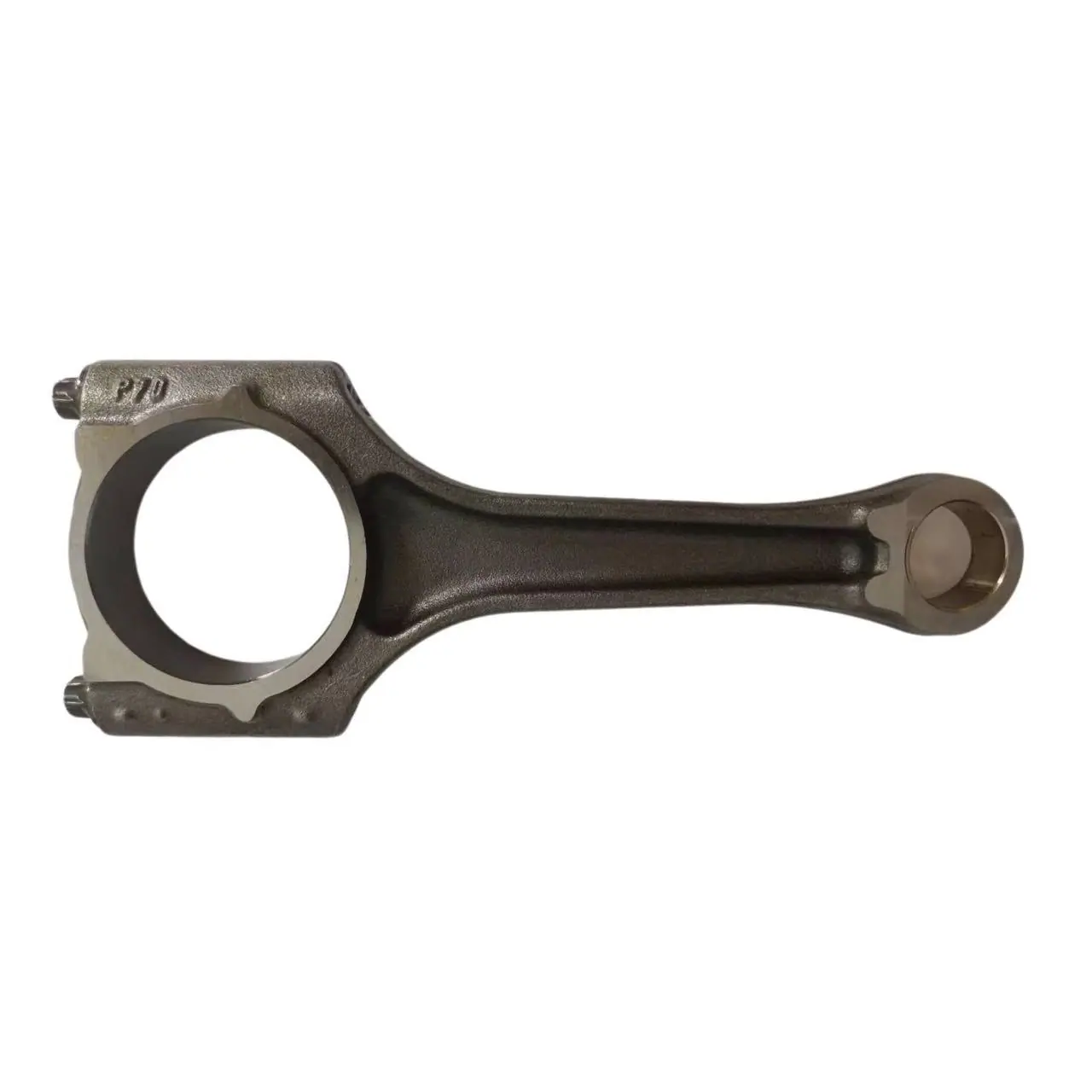

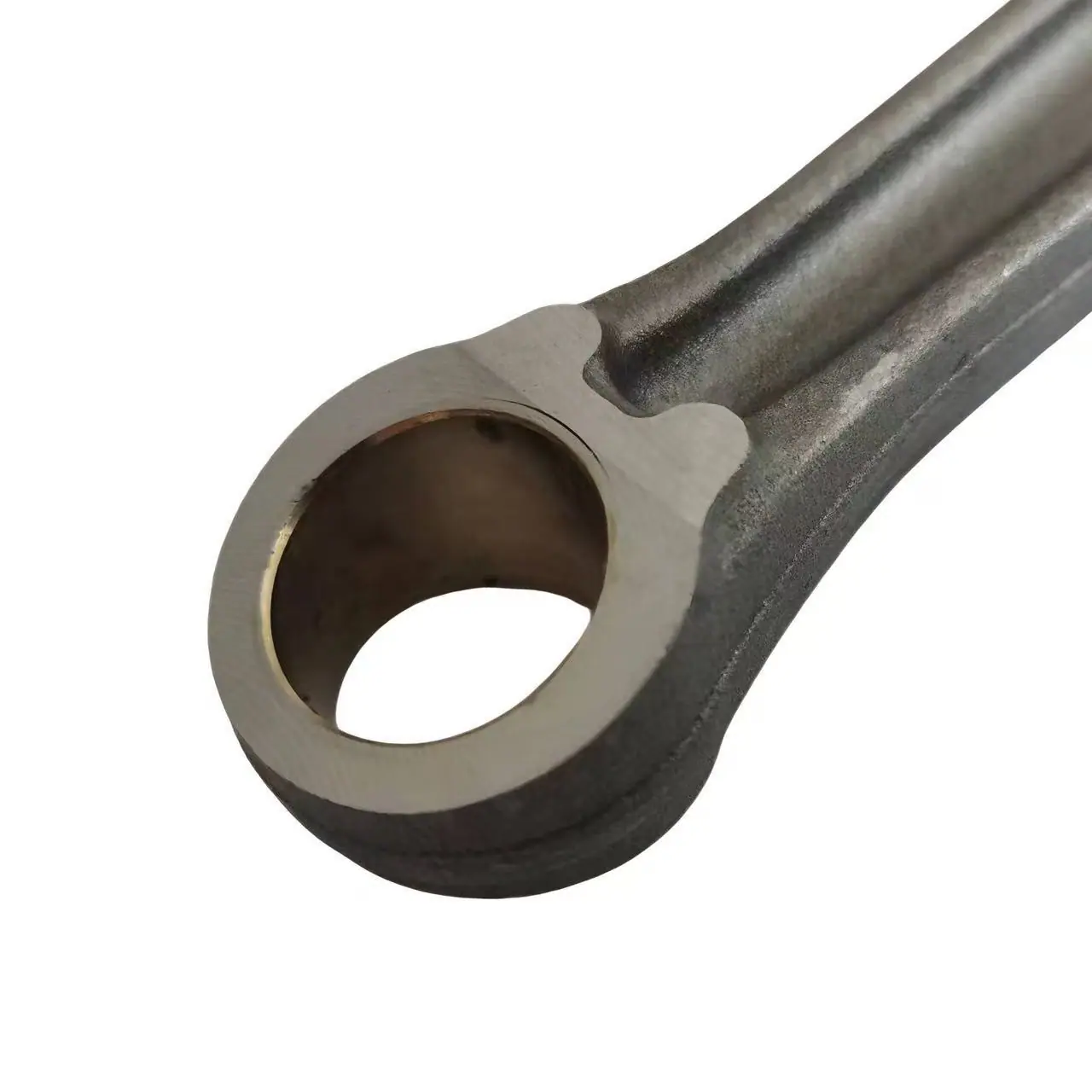

Para Vw Audi Audi Ea888 2.0 06H198401D Biela de Motor de 23mm

Precauções para a Montagem da Biela

Precauções para a Montagem da Biela

1. Limpeza e Inspeção

• Limpe completamente as peças, como bielas, mancais de biela, parafusos e mancais, removendo manchas de óleo, limalhas de ferro e impurezas para evitar desgaste ou travamento após a montagem.

• Verifique a aparência das peças, confirme que a biela não possui trincas ou deformações, a superfície de apoio do rolamento não possui riscos ou descamações, e os parafusos não possuem roscas espanadas, deformações ou danos por fadiga.

2. Emparelhamento e Marcação

• A biela e a capa da biela formam um conjunto pareado e devem ser montados de acordo com as marcações originais de fábrica (como números, linhas de risco). Misturá-los é estritamente proibido, pois isso levará a uma folga excessiva.

• Se a marcação estiver ilegível, o diâmetro do furo da extremidade grande da biela deve ser medido para garantir que as dimensões das peças do mesmo grupo correspondam.

3. Conjunto da Casquilho

• A capa do mancal deve ser montada com precisão no furo da biela e na ranhura da tampa da biela, garantindo que a chaveta de localização se encaixe na ranhura para evitar rotação ou movimento axial da capa do mancal.

• Aplique uma camada fina e uniforme de óleo de motor na superfície interna da capa do mancal antes da montagem para reduzir o desgaste durante a operação inicial.

4. Aperto do parafuso

• Use um torquímetro para apertar os parafusos da biela em estágios e simetricamente ao torque especificado pelo fabricante (geralmente em 2-3 estágios, primeiro pré-aperto, depois aperto final) para evitar a deformação da biela devido à força unilateral.

• Certos parafusos devem ser apertados ao ângulo especificado (por exemplo, "Aperte a XX N·m, depois gire XX graus"). Siga rigorosamente os requisitos do processo; a operação por tato é proibida.

• Se o parafuso for de uso único (por exemplo, alguns componentes do motor), ele deve ser substituído por um parafuso novo após a montagem e não pode ser reutilizado.

5. Detecção de Folga

• Após a montagem, a folga radial entre o mancal da biela (cabeça grande) e o munhão do virabrequim (geralmente medida com um plastic gauge) e a folga axial (medida com um calibre de folga) devem ser verificadas para garantir que a folga esteja dentro da faixa especificada pelo fabricante (geralmente, a folga radial é de 0,02-0,08 mm e a folga axial é de 0,1-0,3 mm; os valores específicos dependem do modelo).

6. Teste Esportivo

• Após a montagem estar completa, empurre a biela com a mão para verificar se sua rotação em torno do munhão do virabrequim é flexível, sem travamentos ou folgas, garantindo um movimento suave.

1. Limpeza e Inspeção

• Limpe completamente as peças, como a biela, a capa da biela, os parafusos e as bronzinas, para remover manchas de óleo, limalhas de ferro e impurezas, evitando o desgaste ou o travamento após a montagem.

• Inspecione a aparência das peças para confirmar que a biela não possui trincas ou deformações, a superfície da bronzina não possui riscos ou lascamentos, e os parafusos não possuem roscas espanadas, deformações ou danos por fadiga.

2. Combinação e Marcação

• A biela e a capa da biela são peças usinadas em conjunto e devem ser montadas em correspondência com as marcas originais de fábrica (como números de peça, linhas gravadas). A montagem cruzada é estritamente proibida, caso contrário, a folga de ajuste excederá o intervalo permitido.

• Se as marcas estiverem ilegíveis, meça o diâmetro do furo da biela no munhão principal para garantir que as dimensões das peças do mesmo conjunto correspondam.

3. Conjunto da Casquilho

• A bucha do mancal deve ser inserida com precisão nas ranhuras do furo da biela e da tampa da biela. Certifique-se de que as saliências de posicionamento travem nas ranhuras para evitar que a bucha do mancal gire ou se mova axialmente.

• Antes da montagem, aplique uniformemente uma fina camada de óleo de motor na superfície interna da capa do mancal para reduzir o desgaste durante a operação inicial.

4. Aperto do Parafuso

• Use um torquímetro para apertar os parafusos da biela em estágios e simetricamente de acordo com o torque especificado de fábrica (geralmente 2-3 estágios, primeiro pré-aperto e depois aperto final) para evitar a deformação da biela causada por força unilateral.

• Alguns parafusos precisam ser apertados em um ângulo especificado (por exemplo, "aperte a XX N·m e depois gire XX graus adicionais"). Siga rigorosamente os requisitos do processo; não opere com base na sensação manual.

• Se os parafusos forem de uso único (por exemplo, em alguns motores), eles devem ser substituídos por novos após a montagem e não podem ser reutilizados.

5. Inspeção de Liberação

• Após a montagem, inspecione a folga radial entre a bronzina da biela e o munhão da biela do virabrequim (geralmente medida com um calibrador de plástico) e a folga axial (medida com um calibrador de lâminas). Certifique-se de que as folgas estejam dentro da faixa especificada pela fábrica original (geralmente, a folga radial é de 0,02-0,08 mm e a folga axial é de 0,1-0,3 mm; os valores específicos dependem do modelo).

6. Teste de Movimento

• Após a montagem ser concluída, empurre a biela com a mão para verificar se sua rotação em torno do munhão do virabrequim é flexível, sem travamentos ou folgas, garantindo um movimento suave.
