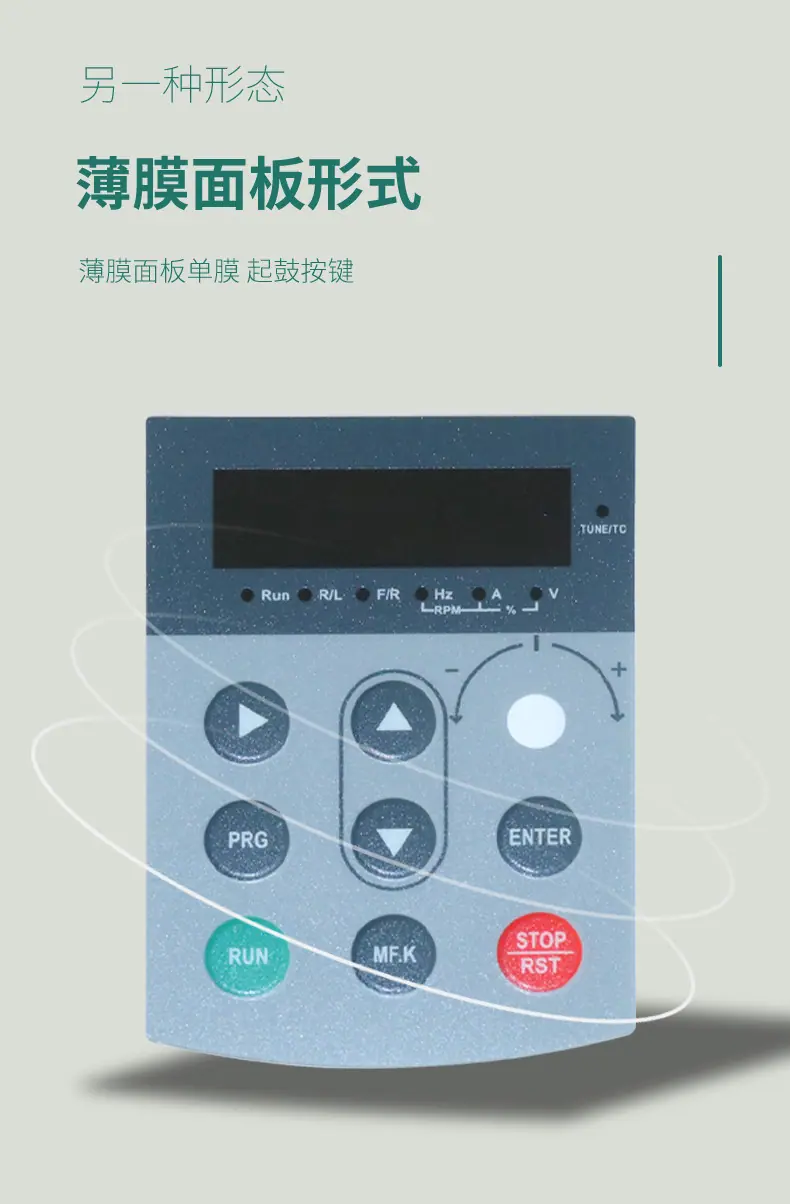

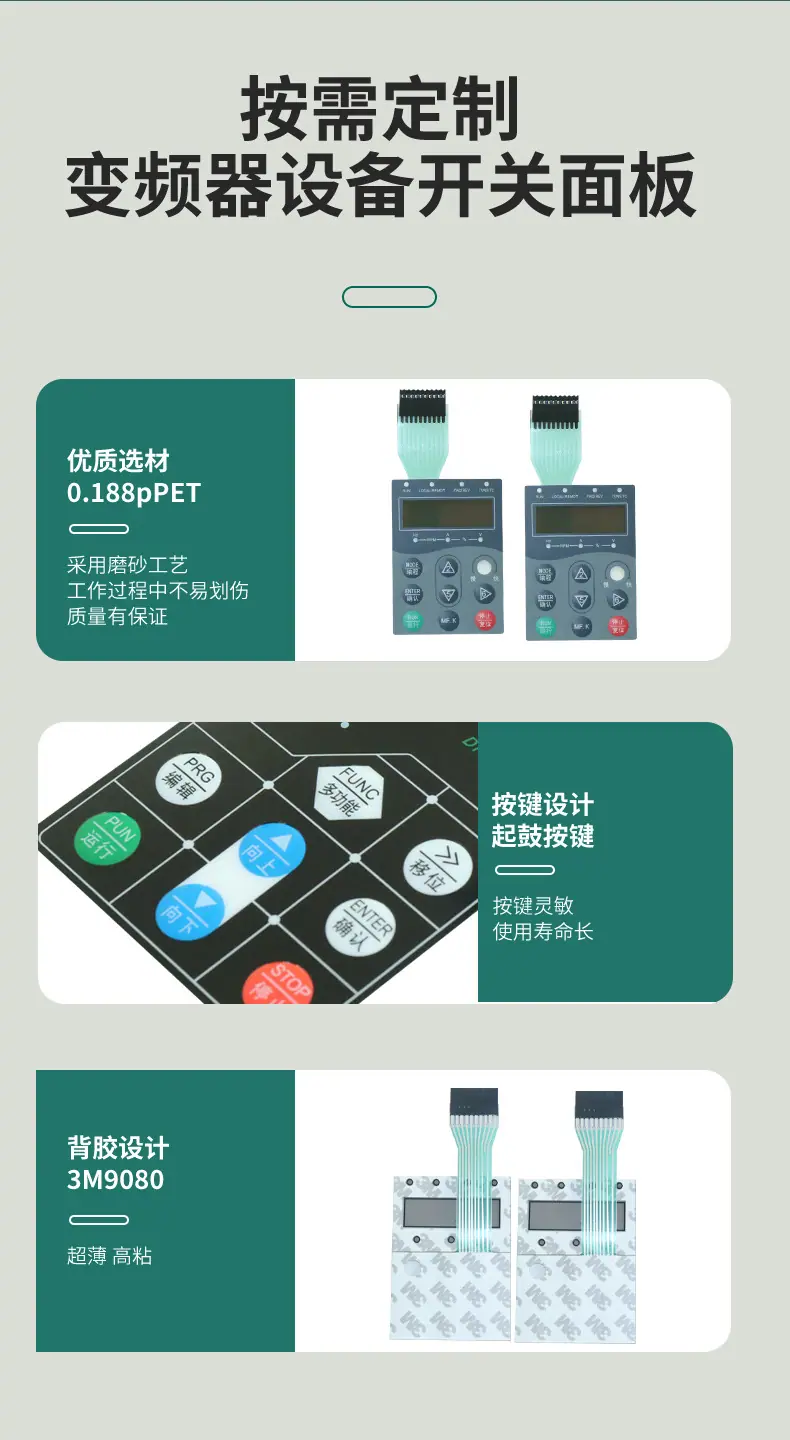

Fornecimento de Etiquetas de Filme de PVC para Fabricação de Painéis de Controle de Equipamentos Inversores, Filme de Botão de Partida Suave em Relevo de PET

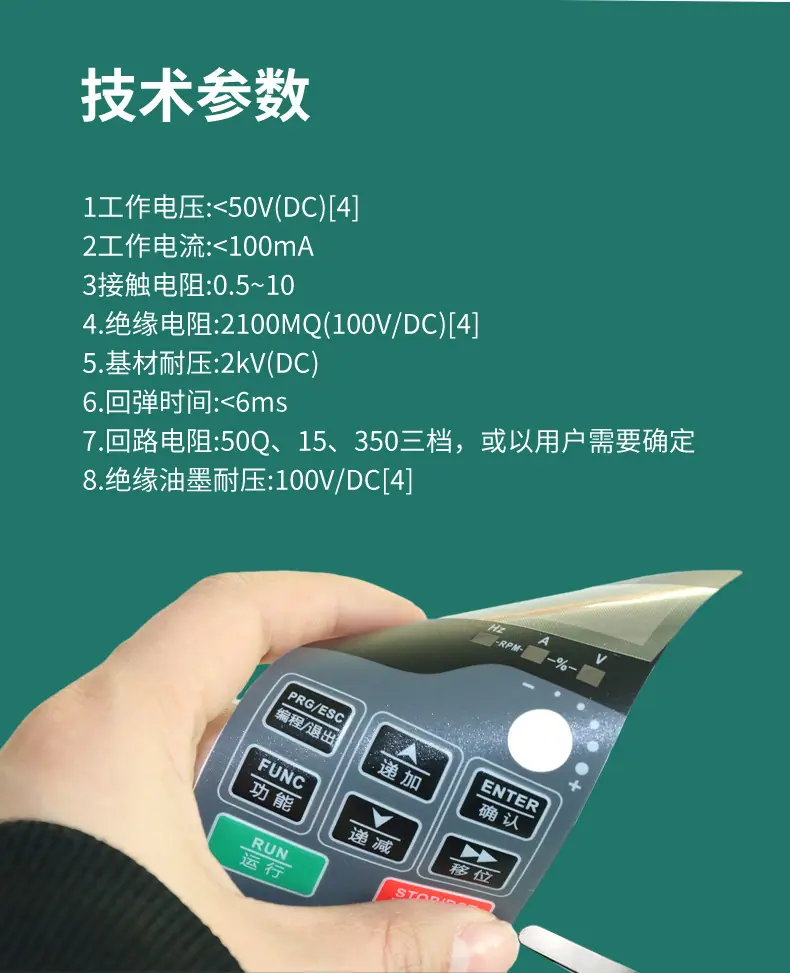

Parâmetros Técnicos de Chaves de Membrana

Propriedades elétricas de interruptores de membrana
Tensão de trabalho: ≤50VDC;
Corrente de trabalho: ≤100mA;
Resistência de contato: 0,5~10Ω;
Resistência de isolamento: ≥100MΩ;
Tensão de suportabilidade do substrato: 2kVDC;
Tempo de rebote: ≤6ms;
Resistência do circuito: 50Ω, 150Ω, 350Ω três marchas, ou determinada de acordo com as necessidades do usuário;
Tensão de suportabilidade da tinta isolante: 100VCC.
Desempenho Mecânico do Interruptor de Membrana
Confiabilidade e vida útil: >1 milhão de vezes;

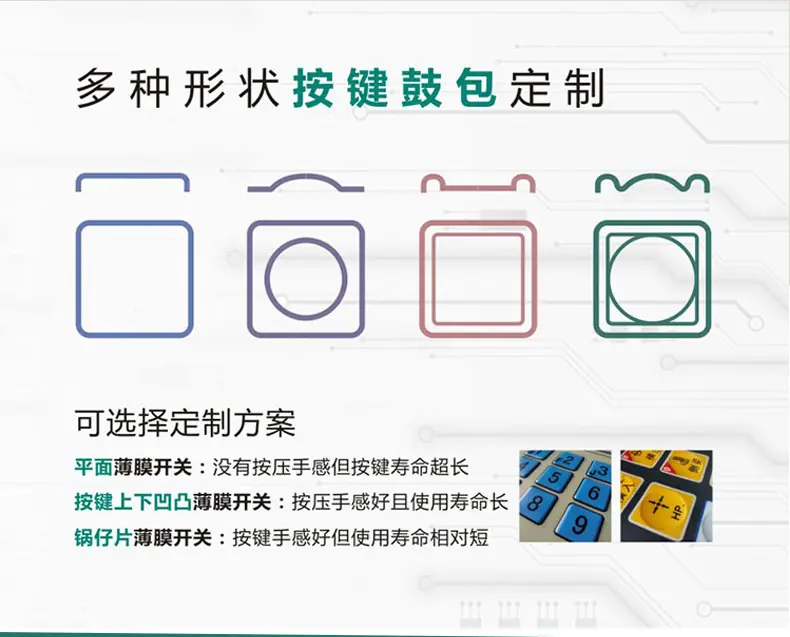

Deslocamento de fechamento: 0,1~0,4 mm (sem feedback tátil) 0,4~1,0 mm;
Força nominal: 15~750g de força;
Migração da pasta de prata: A 55℃, 90% de umidade, após 56 horas, a resistência entre as duas linhas é de 10MΩ/50VDC;
Sem oxidação ou impurezas na linha da pasta de prata;
Largura da linha da pasta de prata ≥ 0,3 mm, espaçamento mínimo 0,3 mm, rebarba do circuito < 1/3, vão do circuito < 1/4 da largura da linha;
Padrão de passo de pino 2,54 2,50 1,27 1,25 mm;
A resistência à flexão do fio de chumbo é testada usando aço d=10mm. A linha permanece intacta após 80 ciclos de prensagem.
Desempenho Ambiental de Chave de Filme Fino
Temperatura de trabalho: -20℃~+70℃;
Temperatura de armazenamento: -40°C~+85°C Temperatura 95%±5%;
Pressão atmosférica: 86~106KPa.
Especificações de Impressão para Chaveadores de Membrana
O desvio do tamanho de impressão é de ± 0,10 mm e a linha da borda externa não é clara. O desvio é de ±0,1 mm;
Desvio de cor ±0,11mm/100mm, a tinta isolante cobre completamente o circuito de pasta de prata;
Sem derramamento de tinta, sem falta de palavras;
A diferença de cor não é superior a dois níveis;
Não deve haver vincos ou pintura descascada;
A janela transparente deve ser clara e limpa, com cor uniforme e não deve apresentar arranhões, furos ou impurezas.

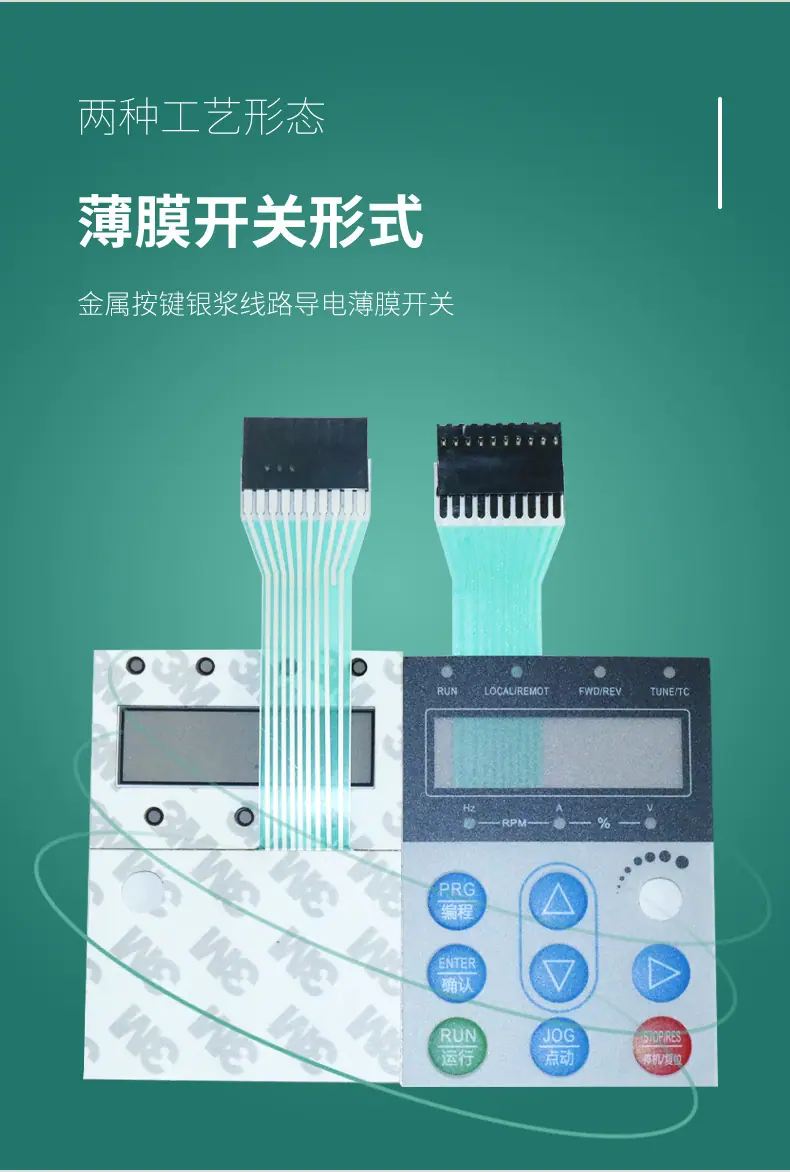

Chaves de membrana, também conhecidas como teclados táteis, painéis de membrana, etc., são produtos eletrônicos de plástico fabricados usando tecnologia de serigrafia com materiais flexíveis como PC, PVC, PET, FPC e adesivo dupla face. São uma combinação selada multiplanar que integra gráficos, botões, exibição de símbolos, condutividade e funções de interruptor eletrônico.

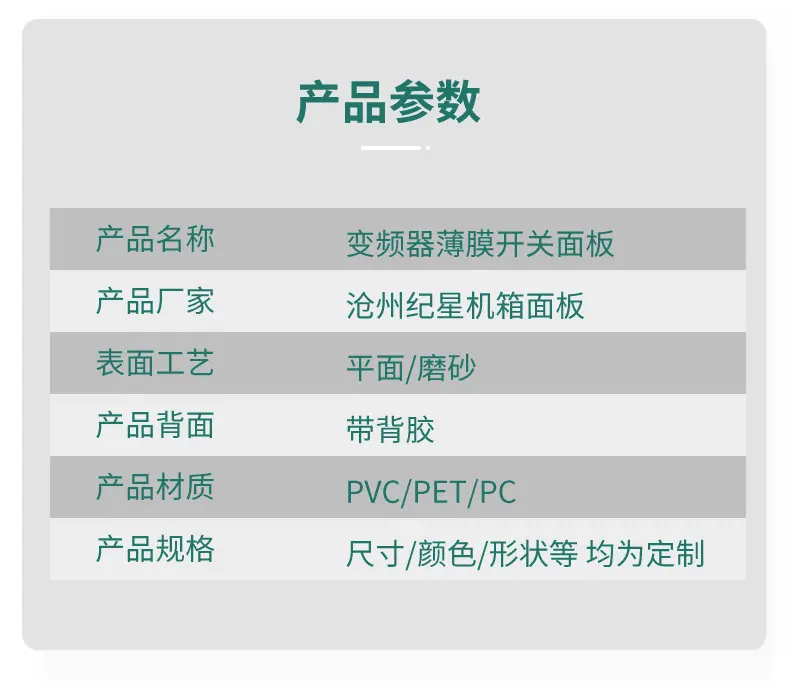

Tipos de materiais para painéis de filme fino
Cloreto de Polivinila PVC\60℃\0,175~0,5/brilhante\Estável a ácidos, álcalis e sais em temperatura normal. Boa resistência ao desgaste, retardante de chama autoextinguível, amortecimento de som e vibração, bom isolamento elétrico. Baixa estabilidade térmica. Placas de identificação comuns de baixo custo, painéis
Policarbonato PC - 60~120℃ \ 0,175~1,0 \ Alto brilho superficial e alta transmitância de luz, baixa absorção de água, boa estabilidade dimensional, excelente resistência à flexão, resistência à tração e resistência à compressão, excelente resistência ao calor, resistência ao frio, isolamento elétrico e resistência às intempéries. Baixa resistência química, baixa resistência à fadiga, propenso a trincas por estresse. Os terminais de interface de saída e os circuitos são geralmente impressos com material carbonáceo e carecem de uma camada protetora. A oxidação pelo ar forma gradualmente uma camada de delaminação, levando eventualmente a um circuito aberto e ao fim de sua vida útil. Este é o ponto de falha mais comum para interruptores de membrana e é determinado principalmente pelo ambiente. Independentemente de ser usado ou não, o tempo de dano físico é de 3 a 10 anos. Geralmente tem a mais ampla faixa de aplicação. Além de atender aos requisitos da maioria dos painéis de interruptores de membrana, a alta transmitância de luz do PC brilhante é mais adequada para requisitos com janelas de display de cristal líquido.
Poliéster Jateado (PET) -30~120℃ 0.1~0.2 Brilhante Boa resistência química, insolúvel nos solventes orgânicos comuns, não resistente a álcalis. Possui excelentes propriedades mecânicas, propriedades elétricas, rigidez, dureza e a maior tenacidade entre os termoplásticos. Baixo coeficiente de absorção de água, excelente resistência ao desgaste e à fricção, alta estabilidade dimensional. Resistência à tração comparável à de filmes de alumínio, muito maior que a de PC, PVC. Barato porque a superfície é difícil de processar para obter um tipo fosco, portanto, o PET texturizado é mais caro. É o material de base mais ideal para a fabricação de circuitos de interruptores de membrana. Dentre eles, o PET texturizado é adequado para produtos com requisitos de superfície mais elevados ou com janelas de display de cristal líquido.
Espessura do material:
Substratos plásticos com espessura de 0,25 mm ou menos são chamados de filmes. Eles são usados principalmente como a camada do painel de interruptores de membrana. Vários padrões indicativos e textos são impressos em seu verso para indicar as áreas de operação das posições de tecla correspondentes. A escolha da espessura deve depender do tamanho do painel e dos botões. Se o material for espesso, a força de atuação aumenta e a resposta é lenta; se o material for muito fino, a sensação tátil é ruim ao ser acionado e o retorno não é óbvio. Substratos com espessura superior a 0,25 mm são chamados de chapas. Elas não são adequadas para formar teclas tridimensionais. Podem ser usadas como painéis de etiquetas indicativas para áreas sem operação de teclas ou como placas de suporte para interruptores de membrana para aumentar sua dureza.

Material do Substrato para Camada de Circuito:
O material base para fazer circuitos deve ser filme de poliéster (tereftalato de polietileno) (PET, para abreviar). Possui bom isolamento e resistência ao calor, alta resistência mecânica, transparência e estanqueidade a gases, e especialmente possui resistência à dobra e alta elasticidade, tornando-o um material ideal para fazer circuitos de chave de membrana.
