Marca chinesa:GH3039/GH39
Número da placa de licença russa:ЭИ602/XH75MБГЮ
um,GH3039Visão geral
GH3039 é uma liga monofásica austenítica fortalecida por solução sólida. Possui resistência térmica moderada e boas propriedades de fadiga térmica abaixo de 800°C, e boa resistência à oxidação abaixo de 1000°C. Sua microestrutura é estável durante o uso a longo prazo, e também possui boa conformabilidade a frio e desempenho de soldagem. É adequada para componentes na câmara de combustão e no pós-combustor de motores aeroespaciais que são usados a longo prazo abaixo de 850°C. Esta liga pode ser produzida nas formas de chapa, barra, fio, tubo e forjado.
1.1 GH3039Grau de materialGH3039(GH39)
1.2 GH3039Marcas similaresЭИ602，ХН75МБГЮ(Rússia）
1.3 GH3039Normas técnicas de materiais

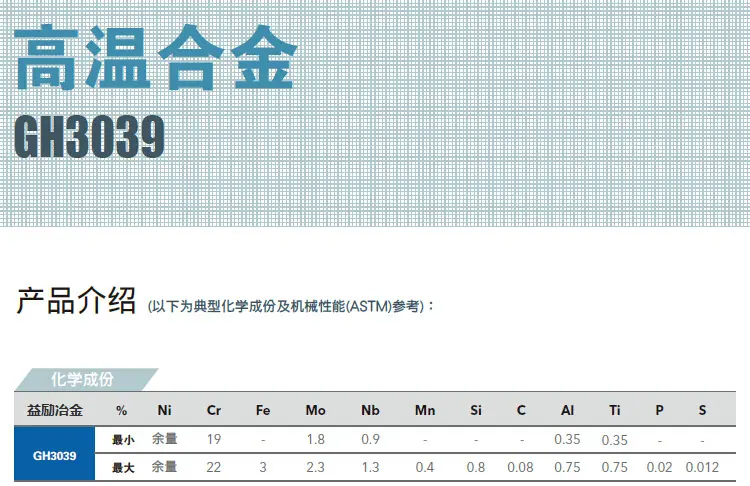

1.4 GH3039Composição Química Ver Tabela1-1。
superfície1-1 %
C | Cr | Não | Mo | Al | Ti | N.º | Fé | Mn | Si | P | S |
não maior que | |||||||||||
≤0,08 | 19,0 a 22,0 | Permanecer | 1.80～2.30 | 0,35～0,75 | 0,35～0,75 | 0,90～1,30 | 3h00 | 0,40 | 0,80 | 0,020 | 0,012 |
Observação:1.Permitido em ligasEsteExiste.
2. Em ligasω(Cu)=0,20%.
1.5 GH3039Sistema de Tratamento Térmico Solução de Tratamento para Chapas e Tiras Laminadas a Quente e a Frio:1050～1090℃，Resfriado a ar. Tratamento térmico de solução de barras e tubos:1050～1080℃，resfriado a ar ou resfriado a água.
1.6 GH3039Especificações do Produto e Status de Fornecimento Várias especificações de chapas laminadas a quente, chapas laminadas a frio, tiras, barras, fios, tubos e forjados podem ser fornecidas. Chapas, tiras e tubos serão entregues após tratamento térmico de recozimento e decapagem. Fios serão fornecidos em estado trabalhado a frio ou em estado de tratamento térmico de recozimento. Barras serão entregues sem tratamento térmico.
1.7 GH3039 Processo de Fusão e Fundição A liga é fundida em um forno a arco elétrico, seguido de refusão por escória eletrocondutora ou refusão por arco a vácuo em um forno a arco elétrico ou forno de indução sem vácuo, ou por refusão por escória eletrocondutora ou arco a vácuo em um forno de indução a vácuo.
1.8 GH3039Visão Geral da Aplicação e Requisitos Especiais Os componentes para câmaras de combustão e pós-queimadores de motores de aeronaves feitos deste material de liga passaram por testes de produção e uso de longo prazo e exibem bom desempenho.
dois,GH3039Propriedades Físicas e Químicas
2.1 GH3039Propriedades térmicas
2.1.1 GH3039Condutividade térmica Veja a tabela2-1。
superfície2-1[1]
θ/℃ | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
λ/（W/（m·℃）） | 13,8 | 15,5 | 17.2 | 18,8 | 20,5 | 21.8 | 23.4 | 25.1 | 26,8 |
2.1.2 GH3039Capacidade calorífica específica Ver tabela2-2。
2.1.3 O coeficiente de expansão linear do GH3039 é mostrado na Tabela 2-3.
Tabela 2-2[1]
θ/℃ | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
c/(J/(kg.K)) | 544 | 574 | 636 | 645 | 762 | 779 | 921 | 1047 |
Tabela 2-3[1]
θ/℃ | 20～100 | 20～200 | 20～300 | 20～400 | 20～500 | 20～600 | 20～700 | 20～800 | 20～900 | 20～1000 |
α/10-6℃-1 | 11,5 | 12.4 | 13.2 | 13,5 | 13,8 | 14.3 | 14,9 | 15.3 | 15,8 | 16.4 |

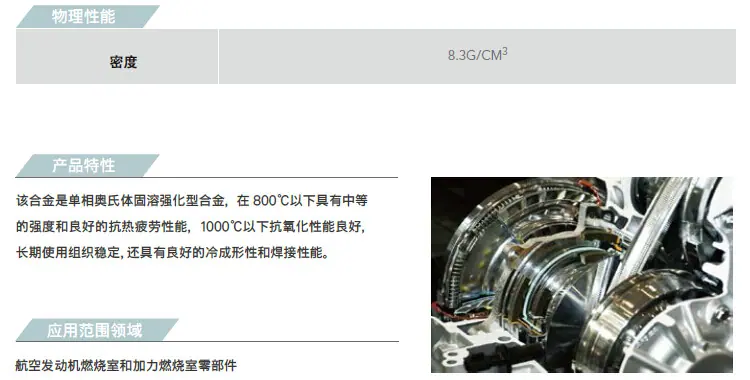

2.2 GH3039densidadeρ=8,3g/cm³.
2.3 GH3039Propriedades elétricasResistividade à temperatura ambienteρ=1,18×10⁻⁶ Ω·m。
2.4 GH3039Propriedades magneticasA liga é não magnética.
2.5 GH3039propriedades quimicas
2.5.1 GH3039 Resistência à Oxidação
2.5.1.1 GH3039No meio aéreo, após100hAs taxas de oxidação após o experimento são mostradas na Tabela 2-4.
2.5.1.2 Quando a liga GH3039 trabalha em altas temperaturas por um longo tempo, ela tem uma tendência a sofrer oxidação intergranular. Em900～1100°Cexpor100hA profundidade da oxidação intergranular é mostrada na tabela2-5。
2.5.1.3 Liga GH3039 em alta temperatura100hO ganho de peso por oxidação interna é mostrado na figura2-1。
superfície2-4[2]
θ/℃ | 900 | 1000 | 1100 | 1200 |
Taxa de oxidação/(g/(m2· h)) | 0,074 | 0,251 | 0,535 | 1.061 |
superfície2-5[2]
θ/℃ | 900 | 1000 | 1100 |
Profundidade de oxidação ao longo dos contornos de grão/milímetros | 0,020 | 0,052 | 0,068 |
três,GH3039Propriedades mecânicas
GH3039As propriedades mecânicas especificadas nas normas técnicas são mostradas na tabela3-1。
Tabela 3-1
Padrão | |||||||
Variedade | Propriedades de tração à temperatura ambiente | 800°CPropriedades de tração | |||||
σb/MPa | δ5/% | φ/% | σb/MPa | δ5/% | φ/% | ||
GJB 1952-1994 | placa laminada a frio | 735 | 40 | - | 245 | 40 | - |
GJB 2297-1995 | Tubo de aviação | 685① | 40① | - | 245 | 40 | - |
GJB 3165-1998 | Haste | 735 | 40 | - | 245 | 40 | 40 |
GJB 3317-1998 | Placa laminada a quente | 735 | 40 | 45 | 245 | 40 | 50 |
GJB 3318-1998 | tira laminada a frio | 735② | 40① | - | - | - | - |
GB/T 15062-1994 | Tubo de uso geral | 635 | 35 | - | - | - | - |
Observação:①Diâmetro externo>30mm,espessura da parede>3,0 mmTemperatura ambiente do tuboσb≥635MPa,δ5≥30%。
②δ≤0,25mmTemperatura ambiente do material da tiraσb≥660MPa,δ5Teste real.
