Máquina de Teste de Pressão Totalmente Automática Estrutura de Ferro Fundido Máquina de Teste de Pressão Yaw-300D Máquina de Teste de Pressão Totalmente Automática
110 dias
Mín. R$ 252.072 (12 un.)
Fornecedor 5.0
Quantidade
Yaw-300d full automatic pressure testing machine
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
Origem
Shandong
Marca
Huakuan
Modelo
Yaw-300d full automatic pressure testing machine
tipo
Fully automatic pressure testing machine
Faixa de medição
300
Precisão da medição
0.03
Carga máxima
60
Peso
20
Escopo de aplicação
Mining
Especificações
Yaw-300d full automatic pressure testing machine
Máquina de teste de pressão totalmente automática
Fully automatic pressure testing machine
Máquina de teste de pressão
Pressure testing machine
Origem
Shandong
Marca
Huakuan
Modelo
Yaw-300d full automatic pressure testing machine
tipo
Fully automatic pressure testing machine
Faixa de medição
300
Precisão da medição
0.03
Carga máxima
60
Peso
20
Escopo de aplicação
Mining
Especificações
Yaw-300d full automatic pressure testing machine
Máquina de teste de pressão totalmente automática
Fully automatic pressure testing machine
Máquina de teste de pressão
Pressure testing machine
Origem
Shandong
Marca
Huakuan
Modelo
Yaw-300d full automatic pressure testing machine
tipo
Fully automatic pressure testing machine
Faixa de medição
300
Precisão da medição
0.03
Carga máxima
60
Peso
20
Escopo de aplicação
Mining
Especificações
Yaw-300d full automatic pressure testing machine
Máquina de teste de pressão totalmente automática
Fully automatic pressure testing machine
Máquina de teste de pressão
Pressure testing machine
Detalhes do produto
O texto nas imagens pode ser traduzido
I. Posicionamento da Função Central

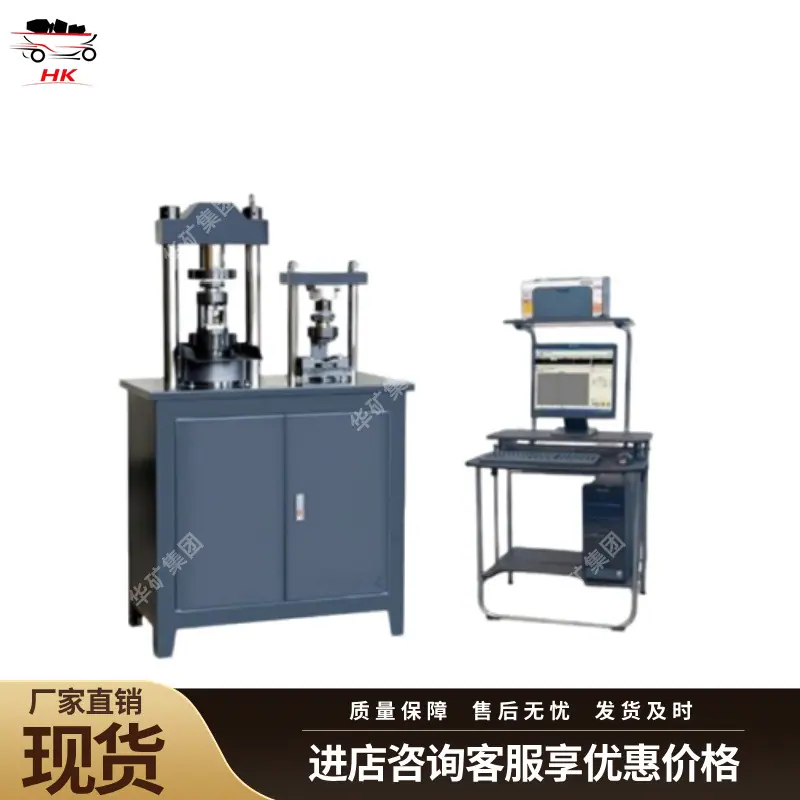

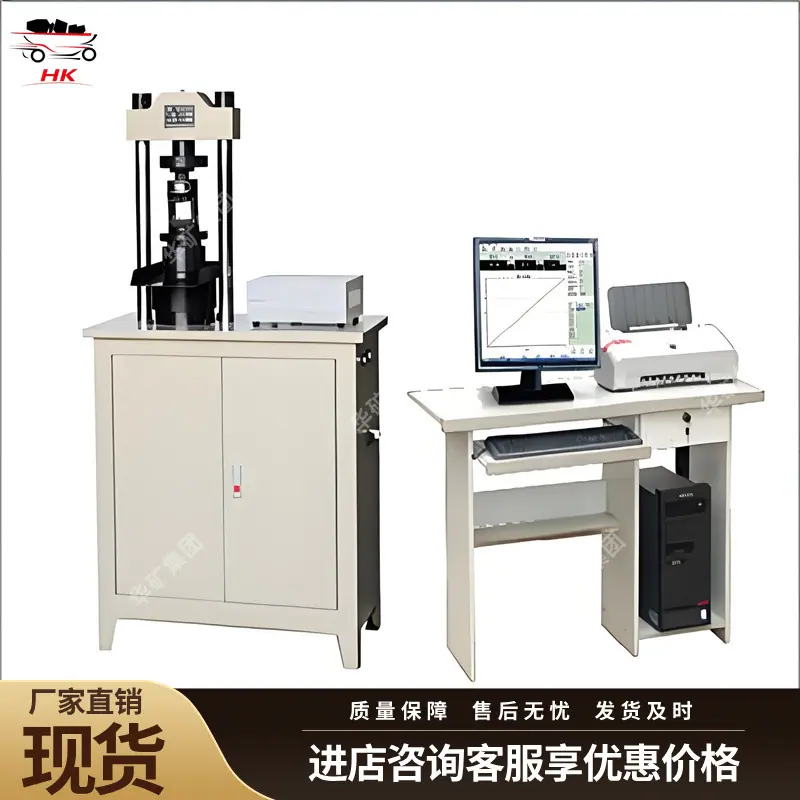

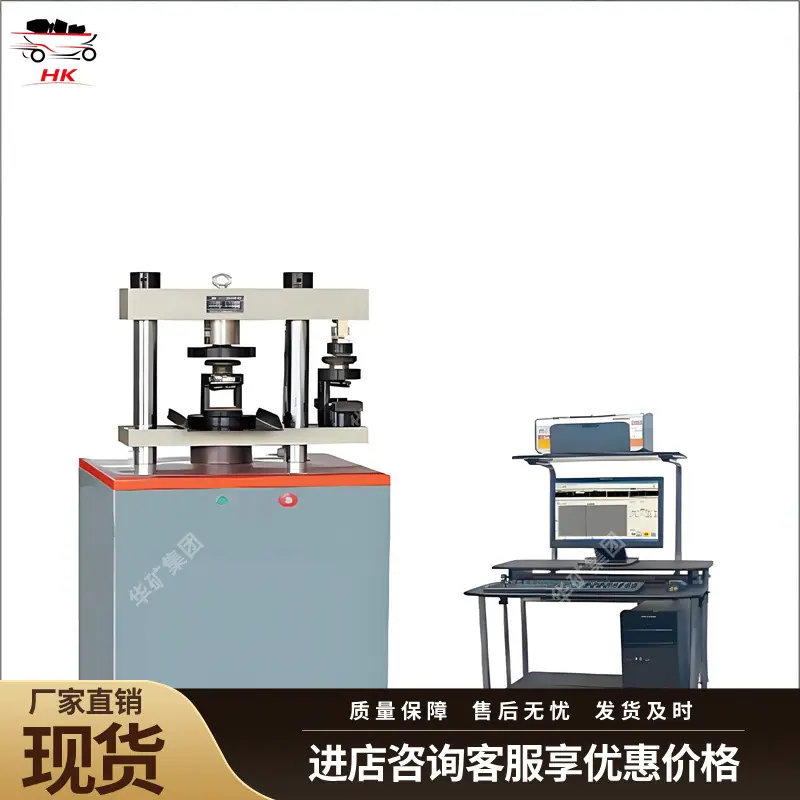

A máquina de ensaio de compressão totalmente automática é um equipamento de teste inteligente e preciso para detectar a resistência à compressão de materiais. Suas funções principais incluem carregamento e teste automático de amostras + aquisição precisa de valor de força + análise inteligente de dados + geração automática de relatórios. Projetada para áreas como construção, materiais de construção, mineração, inspeção de qualidade e pesquisa científica, é adequada para testes de resistência à compressão de vários materiais sólidos, incluindo amostras de concreto, argamassa de cimento, blocos de tijolo, materiais de pedra, produtos de cimento de suporte de mineração e novos materiais de construção. Todo o processo, desde o carregamento da amostra até a saída do relatório de teste, pode ser concluído sem intervenção manual. Possui alta precisão de detecção, alta eficiência de teste, rastreabilidade de dados e operação conveniente, abordando pontos problemáticos como grandes erros no carregamento manual, registro de dados não padronizado, baixa eficiência de teste e falta de segurança nos testes. Os resultados dos testes estão em conformidade com os padrões de teste nacionais, como GB/T 50081 e GB/T 17671, tornando-a um equipamento de teste de precisão essencial para controle de qualidade na produção de materiais de construção, aceitação de qualidade de engenharia, teste de materiais de mineração e pesquisa experimental em universidades e instituições de pesquisa.
II. Estrutura Central e Projeto Técnico
2.1 Componentes principais
Adotando um design integrado de estrutura de precisão de alta resistência + medição e controle inteligentes, os componentes principais incluem uma estrutura de máquina de ensaio integrada de alta resistência, sistema de carregamento servo-hidráulico, sensor de força de alta precisão, sensor de deslocamento, terminal de medição e controle totalmente automático (tela sensível ao toque / microcomputador), sistema de controle inteligente PLC, mesa de carregamento de amostra com posicionamento automático (opcional), proteção de segurança, módulo de armazenamento / impressão de dados, interface de comunicação de rede. A estrutura é feita de aço de liga de alta resistência, soldada integralmente e submetida a tratamento de envelhecimento. O sistema hidráulico é equipado com uma válvula proporcional servo para carregamento suave. Os sensores são do tipo à prova de explosão de alta precisão (versão para mineração). O terminal de medição e controle integra funções de operação, exibição e análise. Todos os componentes passaram por várias rodadas de testes de calibração de precisão, anti-deformação e anti-vibração. Os modelos principais estão disponíveis em 100kN, 300kN, 1000kN, 2000kN, 3000kN, etc., com base no valor da força de teste, para atender às necessidades de teste de compressão de diferentes materiais.
2.2 Vantagens da Tecnologia Central
Automação de processo completo, melhorando muito a eficiência da detecção
Equipado com um sistema de teste inteligente de uma tecla, suporta operação automatizada para todo o processo, incluindo posicionamento da amostra, ajuste da taxa de carregamento, carregamento em velocidade constante, manutenção do pico, descarregamento automático, cálculo de dados e geração/impressão de relatórios, eliminando a necessidade de monitoramento manual em tempo real; o tempo de detecção para uma única amostra é ≤3 minutos, melhorando a eficiência de detecção em 3-5 vezes em comparação com máquinas de teste semiautomáticas; suporta teste contínuo em lote de múltiplas amostras, atendendo às necessidades de controle de qualidade em lote em linhas de produção de materiais de construção e teste de um grande número de amostras em laboratórios de engenharia.
Detecção de alta precisão, resultados precisos e em conformidade
A detecção de força utiliza um sensor de coluna de alta precisão, com uma precisão de leitura de força de ≤±0,5%. A taxa de carregamento é continuamente ajustável de 0,05 a 10 MPa/s e é precisamente constante. A precisão da detecção de deslocamento é ≤±0,01 mm, permitindo a captura precisa de dados mecânicos completos durante o pico de resistência à compressão, a fase elástica e a fase de falha do material. O algoritmo de detecção adere aos padrões nacionais de teste, completando automaticamente o arredondamento de dados e a determinação de resultados, eliminando erros humanos de leitura e cálculo manuais. O relatório de teste pode ser usado diretamente para aceitação de engenharia e arquivamento de controle de qualidade do produto.
Carga pesada estável, durabilidade do equipamento é forte
A estrutura da máquina de teste adota um design de estrutura integral forjada + pórtico, passa por envelhecimento em alta temperatura para eliminar tensões internas e possui excelente resistência à deformação e ao impacto. A deformação da estrutura sob a força máxima de teste é ≤0,02 mm, garantindo nenhuma variação de precisão durante testes de alta pressão de longo prazo. O sistema de carregamento servo-hidráulico utiliza vedações importadas e válvulas proporcionais, proporcionando carregamento suave e sem impactos, sem problemas de vazamento de óleo hidráulico. Os componentes principais (sensores, servoválvulas, PLC) são selecionados de marcas de grau industrial, resultando em uma baixa taxa de falha. O design geral da máquina tem uma vida útil de ≥8 anos e é adequado para requisitos de teste de laboratório contínuos 24 horas por dia.
Múltiplas proteções de segurança, eliminando perigos experimentais
Equipado com um sistema abrangente de proteção de segurança, o nível de hardware inclui uma cobertura protetora à prova de explosão espessa, um botão de parada de emergência e cortinas de luz protetoras para evitar lesões por estilhaços do corpo de prova. O nível de software possui funções integradas como proteção contra sobrecarga, proteção contra curso excessivo, desligamento por carga anormal e salvamento de dados em caso de falha de energia. Quando o valor da força de teste excede o limite definido ou o corpo de prova é danificado, o equipamento descarrega e para de forma automática e rápida. Essa dupla proteção, suave e rígida, elimina acidentes de segurança nos testes. A versão para mineração passa por tratamento adicional à prova de explosão intrinsecamente seguro e pode ser usada com segurança em câmaras subterrâneas de minas.
Rastreabilidade total dos dados, adaptável à gestão inteligente
Equipado com funções de armazenamento de dados e rede, pode armazenar automaticamente ≥100.000 conjuntos de dados de teste e suporta consulta precisa por condições como número da amostra, hora do teste e pessoal de teste. Os dados são à prova de adulteração. Equipado com interfaces de comunicação como USB, porta de rede e Bluetooth, pode imprimir diretamente relatórios de teste (incluindo informações da amostra, curvas força-tempo, resultados dos testes e conclusões de julgamento). Também pode ser conectado ao sistema MES da empresa e à plataforma de inspeção de qualidade para alcançar monitoramento remoto, gerenciamento unificado e backup em nuvem dos dados de teste, atendendo às necessidades de controle de qualidade inteligente.
Fácil de operar, baixo custo de manutenção
O terminal de medição e controle adota um modo de operação duplo de tela sensível ao toque / microcomputador, com uma interface simples e fácil de entender. Ele suporta calibração de parâmetros de uma tecla e carregamento de programas personalizados, permitindo que novos usuários comecem rapidamente sem treinamento profissional. O equipamento possui um design estrutural modular e os sensores são livres de manutenção. O sistema hidráulico está equipado com monitoramento inteligente do nível de óleo e controle de temperatura do óleo. A manutenção diária requer apenas a inspeção regular do óleo hidráulico, a limpeza do corpo da máquina e a calibração de precisão. Não requer revisões profissionais complexas, possui poucas peças de desgaste e elas são fáceis de substituir, reduzindo significativamente os custos posteriores de operação e manutenção.
III. Especificações Principais
- Parâmetros de Carga e Precisão: Especificações de valor de força de teste 100kN/300kN/1000kN/2000kN/3000kN (padrão), precisão de indicação do valor de força ≤±0,5%, precisão de repetibilidade ≤0,5%; taxa de carregamento 0,05~10MPa/s ajustável continuamente, precisão de carregamento em velocidade constante ≤±1%; precisão de medição de deslocamento ≤±0,01mm, espaço de teste (distância entre as placas superior e inferior) 20~300mm (personalizável).
- Parâmetros de Medição, Controle e Dados: Método de controle é PLC + Tela Sensível ao Toque / Controle Servo Microcomputadorizado, suporta teste de uma tecla, personalização de programa; Capacidade de armazenamento de dados ≥ 100.000 grupos, método de consulta é recuperação precisa por múltiplas condições; Saída de relatório é impressão local / exportação USB / upload de rede; Interface de comunicação é USB / Porta Ethernet / Bluetooth (4G/5G opcional).
- Parâmetros de Estrutura e Tamanho: O material do quadro é aço liga de alta resistência (tipo pórtico / tipo de quatro colunas), o material da placa de pressão é aço liga temperado (dureza HRC≥55); as dimensões gerais do equipamento são 800×600×1800mm~1800×1200×3500mm (dependendo do valor da força), o peso total da máquina é 500kg~8000kg; a tensão da fonte de alimentação é AC380V/50Hz, a potência nominal é 1,5~7,5kW, e o óleo hidráulico é óleo hidráulico antidesgaste 46#.
- Parâmetros de Adaptação Ambiental: Temperatura de trabalho -10℃~+40℃, umidade relativa ≤85% (sem condensação), grau de proteção IP54 (versão para mineração Ex ib I Mb); pode ser usado em ambientes internos sem forte interferência eletromagnética e vibrações violentas. O método de instalação é de piso (não requer fundação civil complexa, apenas nivelamento horizontal é necessário).
4. Cenários Aplicáveis
Amplamente utilizado para testes de resistência à compressão em áreas como engenharia civil, produção de materiais de construção, mineração e metalurgia, agências de inspeção de qualidade e instituições de pesquisa científica. Cenários-chave incluem:
- Controle de Qualidade da Produção de Material de Construção: Teste de resistência à compressão em fábrica de argamassa de cimento, corpos de prova de concreto, blocos de tijolo e produtos de pedra por cimenteiras, centrais de concreto, fábricas de tijolos e fábricas de pedra para garantir que a qualidade do produto atenda aos padrões;
- Aceitação da Qualidade da Engenharia: O ensaio de resistência à compressão de corpos de prova de concreto e de corpos de prova de argamassa no canteiro de obras pela unidade construtora e pela unidade de fiscalização serve como base central para a aceitação da conclusão do projeto;
- Testes de Materiais de Mina: Teste de resistência à compressão de produtos de cimento para suporte subterrâneo em minas de carvão e minas metálicas, blocos de teste de concreto projetado e tijolos de mina, garantindo a segurança do suporte subterrâneo;
- Inspeção de Qualidade e Pesquisa Científica: Testes de tipo de diversos materiais de construção por institutos de inspeção de qualidade de todos os níveis e instituições de teste de terceiros; pesquisa e testes das propriedades mecânicas de compressão de novos materiais de construção e materiais de mineração por instituições de pesquisa, universidades e empresas de novos materiais.
- Outros Campos: Ensaios de resistência à compressão de concreto, pedra e componentes pré-moldados utilizados em projetos rodoviários, ferroviários e de conservação de água para garantir a segurança estrutural de projetos de infraestrutura.
Podem ser selecionados de forma flexível de acordo com as necessidades de teste. Modelos de baixa força (100kN/300kN) são adequados para testar argamassa de cimento e pequenos blocos de alvenaria. Modelos de alta força (1000kN~3000kN) são adequados para testar cubos de concreto, pedras grandes e produtos de suporte para mineração. São equipamentos essenciais para realizar testes padronizados e inteligentes de resistência à compressão em vários laboratórios e linhas de produção.
