Régua de Aço Medidor de Nível de Água 10- 500m Instrumento Portátil para Medição de Nível de Água Subterrânea e Profundidade da Água Régua de Aço Medidor de Nível de Água com Garantia de Um Ano

I. Visão geral

O medidor de nível de água com régua de aço fornece um método preciso para medir o nível de água. Geralmente é usado para medir o nível de água em poços, furos e tubos de nível de água. É particularmente adequado para observar o nível de água subterrânea em projetos de energia hidrelétrica ou para inspeção manual da linha de infiltração do corpo da barragem de barragens de terra e rocha. Este instrumento pode ser usado durante a construção ou para monitoramento de segurança de longo prazo de projetos. Ele está em conformidade com as especificações técnicas para monitoramento de segurança de barragens de terra e rocha.

2. Principais indicadores técnicos









3. Princípio e estrutura

A medição das mudanças no nível da água consiste em duas partes:

1. A parte enterrada dos materiais subterrâneos consiste em um tubo de nível de água e uma tampa inferior (adquirida separadamente)

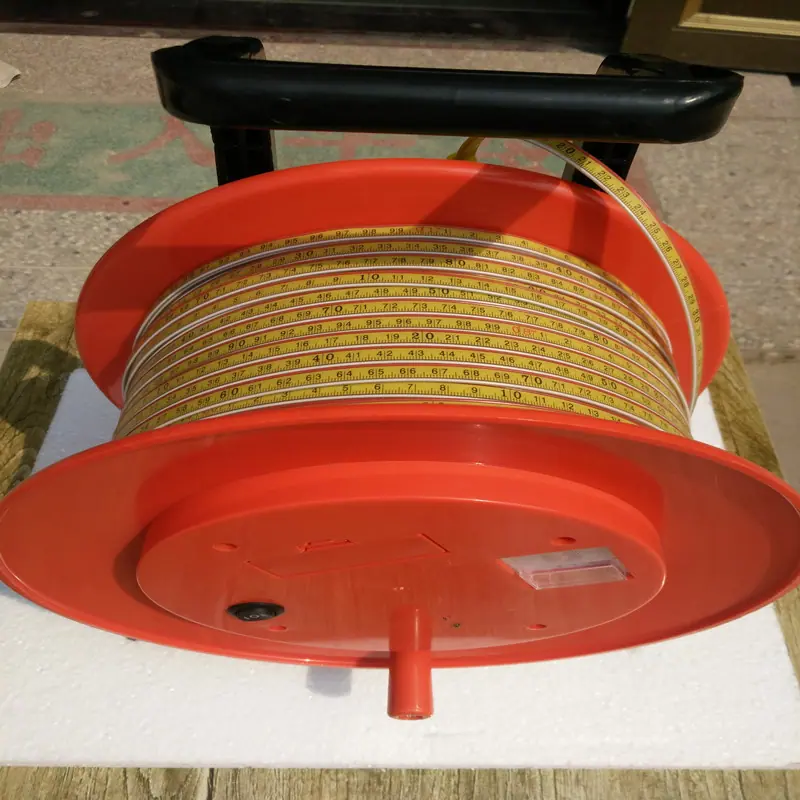

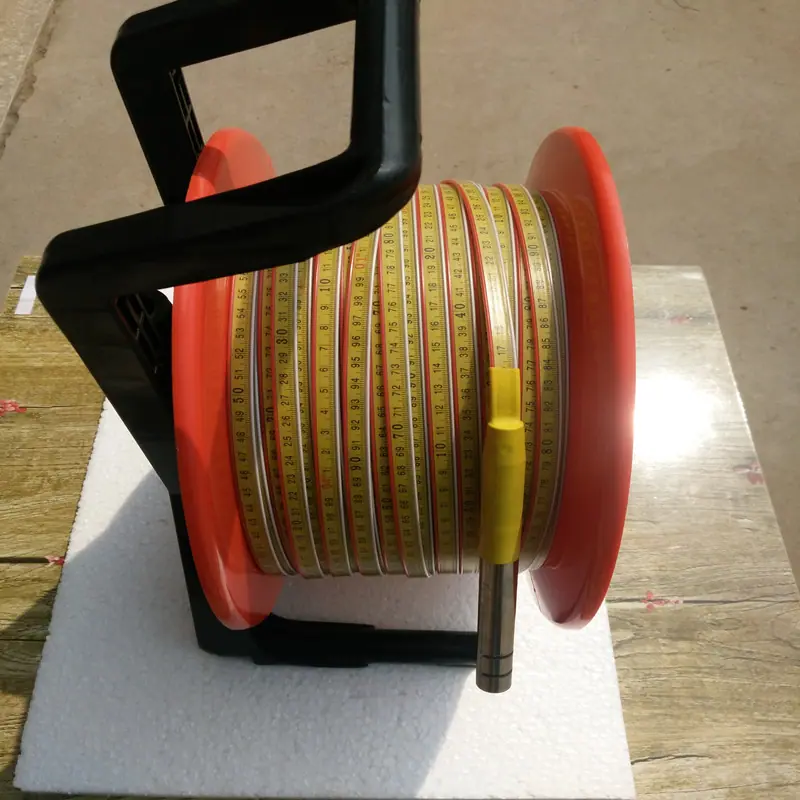

2. Instrumento de recepção de solo - medidor de nível de água com régua de aço, que consiste em uma cabeça de medição, cabo de régua de aço, sistema de recepção e carretel de enrolamento.

Parte da sonda: Fabricada em aço inoxidável, com pontos de contato de resistência à água instalados em seu interior. Quando os contatos tocarem a superfície da água, o sistema receptor será conectado, e quando os contatos saírem da superfície da água, o sistema receptor será fechado.

Parte do cabo da régua de aço: A régua de aço e o fio são combinados em um usando tecnologia de plástico, o que evita que a régua de aço enferruje e simplifica o processo de operação, tornando a medição e a leitura mais convenientes e precisas.

Sistema de recepção: Consiste em uma sirene, uma luz indicadora e um indicador de pico. A sirene emite um zumbido contínuo, a luz indicadora está acesa e o indicador de pico é a indicação do medidor de tensão.

IV. Instruções de Uso

Durante a medição, deixe o carretel girar livremente, em seguida, pressione o botão liga/desliga, insira a sonda no tubo do nível de água, segure o cabo da fita de aço com a mão e mova lentamente a sonda para baixo. Quando o ponto de contato da sonda tocar a superfície da água, o sistema receptor emitirá um som de bipe contínuo. Neste momento, leia a dimensão de profundidade do cabo da fita de aço na abertura do tubo, que é a distância do nível do lençol freático até a abertura do tubo. O voltímetro é usado para observar o nível da bateria.

Os usuários devem prestar atenção a dois pontos ao medir:

A) Quando o ponto de contato da sonda toca a superfície da água, o buzzer soará e a luz indicadora se acenderá. Neste momento, o cabo de fita de aço deve ser abaixado lentamente para encontrar cuidadosamente a posição exata onde o som é emitido e, em seguida, a medição da profundidade desde a abertura até esse ponto deve ser lida.

B) A precisão da leitura depende do julgamento oportuno da posição inicial do buzzer. A precisão da medição está relacionada à proficiência do operador, portanto, a prática repetida e a operação devem ser realizadas.

5. Manutenção

Como a capacidade da bateria é limitada, você deve desligar o interruptor de energia imediatamente após cada medição. Não se esqueça! Ao substituir a bateria(A bateria é de 9V, uma bateria de multímetro). Abra a tampa do compartimento da bateria para substituir a bateria.

Após a medição, a sonda e o cabo da régua de aço devem ser limpos e o cabo da régua de aço deve ser enrolado cuidadosamente na bobina de enrolamento e, em seguida, colocado no gabinete.

O cabo de medição não deve ser dobrado, especialmente próximo à extremidade lateral, para evitar danos.

A sonda deve ser manuseada com cuidado e evitar vibrações violentas. Se a sonda estiver com defeito, envie-a para nossa fábrica para reparo a tempo.

6. Recebimento e armazenamento de mercadorias

Quando o usuário desembalar e inspecionar o instrumento, ele deve primeiro verificar se o número de instrumentos corresponde à lista de embalagem. Se houver alguma discrepância, entre em contato com nossa fábrica.

O instrumento deve ser armazenado a uma temperaturaEm um local seco, ventilado e livre de gases corrosivos, a uma temperatura de -10 a +40℃ e umidade não superior a 80%.

A partir da data de envio, dentro de um ano, sob a condição de cumprimento das regras de transporte, armazenamento e uso, se for constatado que a qualidade do produto é inferior à especificada nas condições técnicas, nossa empresa é responsável pelo reparo. Após desmontagem não autorizada, nossa fábrica não fornecerá garantia.



SteelRulerCáguaeuevelGauge



Visão geral



O régua de aço nível de água pfornece a maneira mais precisa de medir onível da água, pode ser usado parameça o nível da água emo poços, furos de perfuração eo água nível tubos, isto'é muitoadequado para osobchão observação do nível da água em hidroeletrico engenharia e manualinspeção dea terra e a rocha dlinha de saturação corporal.







O instrumento pode ser usado durante a construção, e também pode ser usado por um longo prazo como omonitor de segurança para a engenharia, elecumpre como especificações técnicas de monitoramento de segurança de barragens de terra.







Principal Technicaeu













Princípio



A medição e a leitura do medidor de nível de água são compostas por duas partes:







1.Buriedpapel  é coinsistede o tubo de água e a tampa inferior ( purccorra separadamente)



2.Recebendodispositivo no chão- éteelRuler O medidor de nível de água é composto pela sonda de teste,cabo de régua de aço, sistema de recepção, placa de enrolamento eo outros componentes.







Sonda: A sonda é mfeito deo aço inoxidável, e o wponto de contato resistente à água é instalado internamente, quando o ponto de contatotoca a águR, to sistema receptor está ligado, quando o ponto de contato sai da água, o sistema receptor está desligado.















Régua de aço: O régua de aço e o fio de chumbo adota otecnologia de plástico ser o escolhido, que previne a corrosão da régua de aço,e também simplifica o processo de operação, mais conveniente e preciso leitura.







Sistema de recebimento: É consisté deo sonar e oindicarou luz. O sonoro emite um bipe contínuo, e o luz indicadoradá o flash intenso.







Instrução



Durante a medição, após a bobina foi girada, pressione o ligaR, e pcoloque a sonda no tubo de água, entãosegure oaço cabo régua,deixaro movimento da sondaépara baixo lentamente.







To somer cdoentedá umbip contínuo cquando o ponto de contatotocaa água superfície, então podelerta profundidade da régua de aço nocano boca, tqual é a distância desobágua nível à boca do tubo .







Notas



UM)Quando a sondatocaa água, o sonarbipes, o indicador pisca, depoiscoloque devagarpara baixocabo de régua de aço, a fim de encontrarforao som cuidadosamenteou o exatoapenas localizaçãodo momento indicado, então podemos ler a profundidade deste ponto até o poço.







B) Olendoprecisão édepende da determinação pontual do buzzere o indicare começandoposição. O mediçãoa precisão depende doproficiência do operador, então o operadordeve praticaré mais.







Manutenção



Devido a o capacidade da bateria,por favordesligarimediatamente apósA medição foi concluída! Remova a tampa da bateria e substitua a bateria (bateria de 9V, bateria do multímetro).







Mantera sonda eo régua de aço cabo limpo adepois usar, e colocaro cabo da régua de aço cuidadosamente ao redor do molinete, esercolocado no armário.







Vestir't dobrar o measurcabo de entrada ,especialmente quandoéperto do cabeça, para evitar o cabopara serdanagEd.







Coloque osonda suavemente para evite vibração severa.Se a sondatem algum problema, por favor, enviede volta paranossofábrica.











Recebimento e armazenamento







Do utilizadoré deveverificarse o número de instrumento arecontar com a lista de embalagem, caso contrário, entre em contato com nossa fábrica.







O instrumento deve ser armazenado em uma faixa de temperatura de -10 a +40 graus Celsius. ℃ Em uma sala seca e ventilada com gás não corrosivo e umidade não superior a 80%.

A partir da data de envio, se a qualidade do produto for considerada inferior às especificações técnicas dentro de um ano, sob a condição de conformidade com as regras de transporte, armazenamento e uso, nossa empresa será responsável pelos reparos. No entanto, se o produto for desmontado sem autorização, a garantia não será honrada.





O equipamento está sujeito às regras de transporte, armazenamento e usidadedentro de um ano a partir do envio data, se a qualidade do produto for inferior às condições técnicas,nós somosresponsável por o reparar esubstituição,mas se demolição não autorizada, nossa fábricavai sernãogGarantiad.
