Testador de Deflexão de Alta Precisão Personalizado, Testador Radial de Eixo, Testador de Excentricidade, Instrumento de Medição de Concentricidade e Coaxialidade

Instrumento de Inspeção para Afiação de Fresas Usos do Produto:
Este instrumento é usado principalmente para verificar o erro cumulativo de passo e diâmetro frontal de fresas de engrenagens, fresas de engrenagens, fresas de sem-fim e fresas de lâmina de serra após a retificação, e o erro de passo e o erro cumulativo de passo de engrenagens externas de dentes retos e helicoidais. Ele pode substituirTestador de deflexãoCapacidades completas de medição.

Detectar Módulo de Engrenagem-----------------------------M1-10
Diâmetro máximo de detecção-----------------------------150mm
Comprimento máximo de detecção ----------------------- 300mm
Comprimento mínimo do limite de detecção ----------------------- 100mm
Distância máxima de movimentação do slide horizontal-----------------80mm
Alavanca de medição-----------------------------------1:1
Dimensões do instrumento (comprimento x largura x altura) ------- 980 x 300 x 380 mm
Peso do instrumento -----------------------------------82kg

III. Estrutura do Instrumento





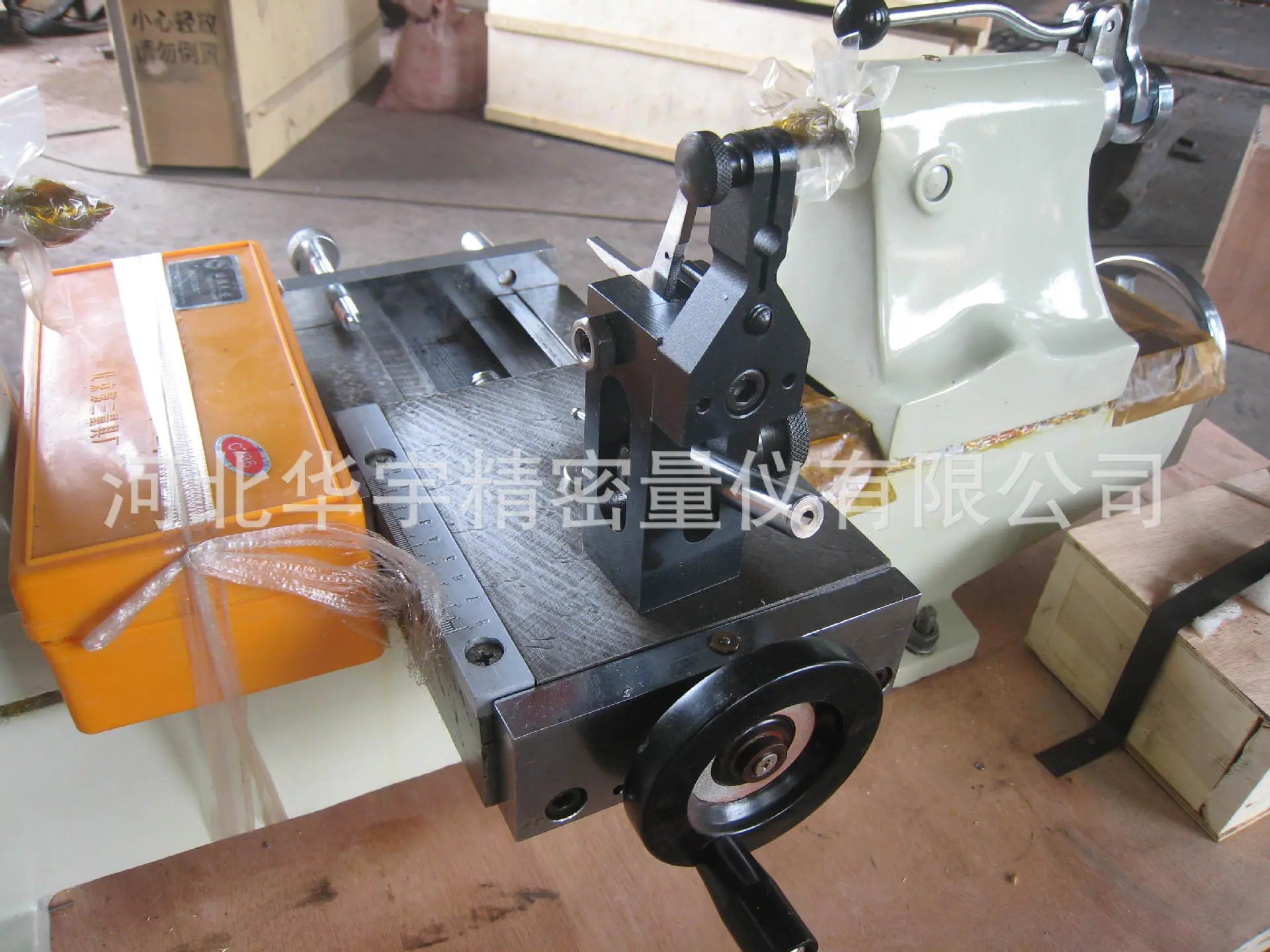

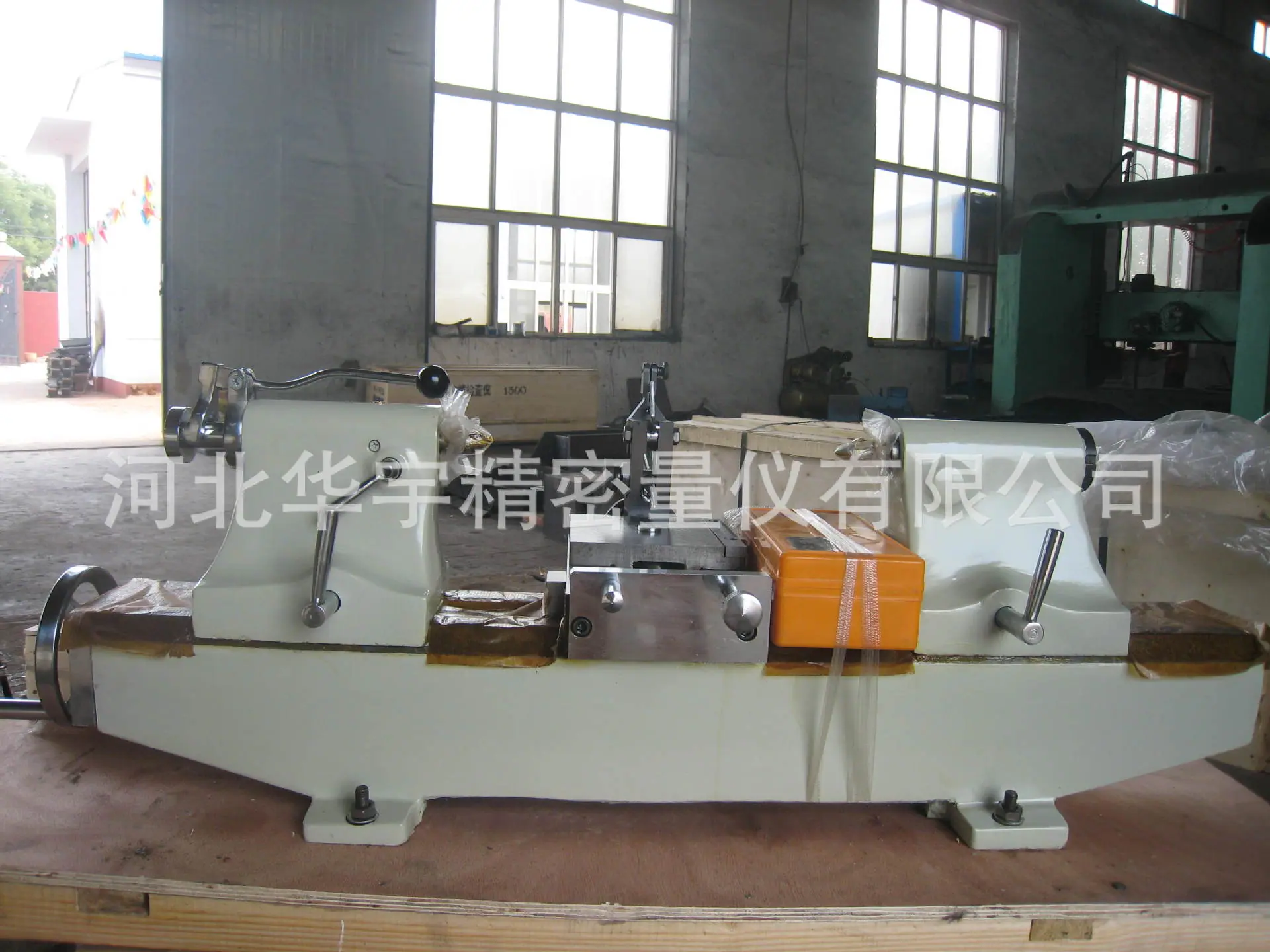

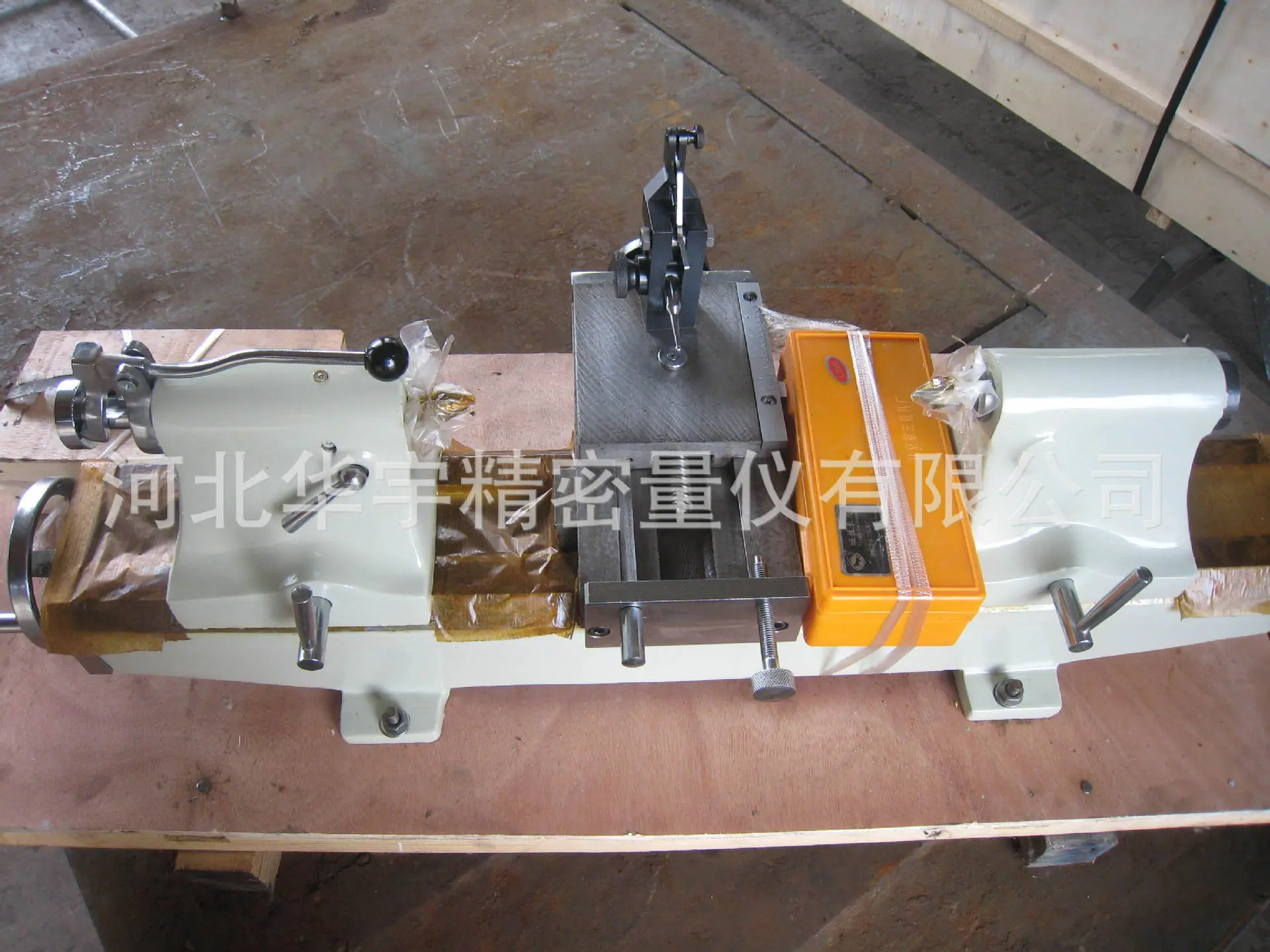

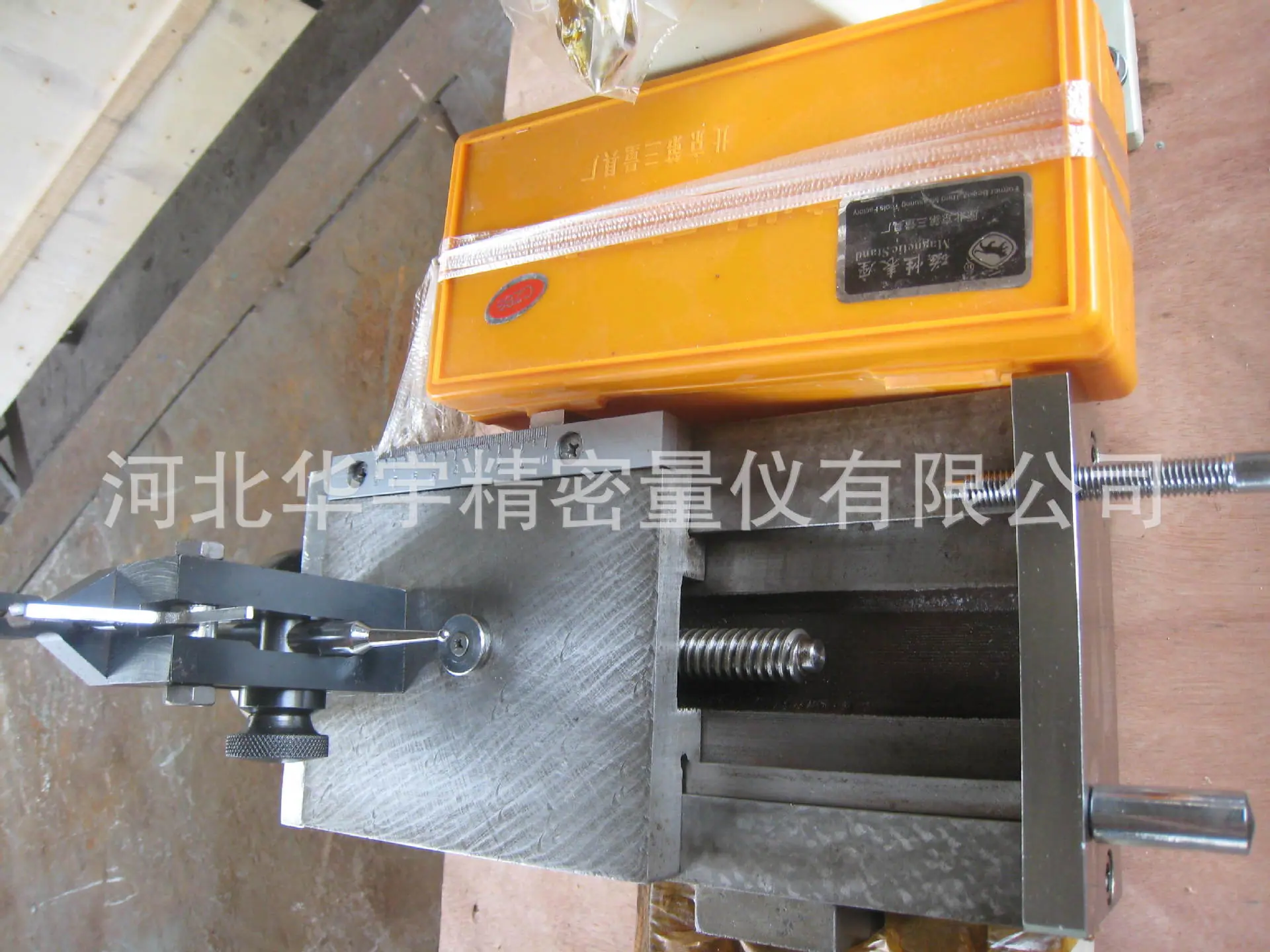

1. Base 2. Assento superior fixo 3. Topo 4. Régua 5. Haste de posicionamento 6. Suporte 7. Alavanca de medição 8. Parafuso de ajuste 9. Assento superior ativo 10. Alça de pressão superior ativa 11. Volante 12. Corrediça vertical 13. Volante 14. Corrediça horizontal

IV. Operação do instrumento
1. Medição do passo da fresa (engrenagem)
Figura 2



Instale a fresa no fuso de inspeção e entre os dois centros. Gire a fresa de modo que a frente de um de seus dentes fique na posição horizontal (paralela à superfície guia da base). Introduza a alavanca de medição de modo que uma extremidade entre em contato com a frente do dente, e a outra superfície do dente adjacente do mesmo nome entre em contato com a haste de posicionamento, e eles devem entrar em contato no mesmo raio circunferencial.
Ajuste o parafuso de ajuste para garantir que cada vez que a fresa for alimentada horizontalmente para uma determinada posição, o primeiro passo da lâmina possa ser medido. Ao medir o próximo passo, gire o volante para fazer a alavanca de medição se retirar dos dentes da fresa, gire a fresa manualmente para girar um dente e, em seguida, alimente a alavanca de medição para medir na mesma posição do raio circunferencial do dente anterior, e o segundo passo pode ser obtido. Se os dois passos forem iguais, entãoIndicador de discagemOs valores indicados devem ser os mesmos.

Medição do instrumento de inspeção da retificadora de fresas:

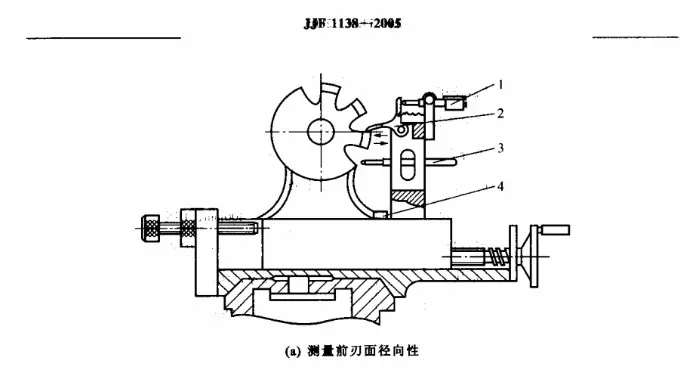

Ao verificar a excentricidade radial da face do dente da fresa, a alavanca de medição deve ser posicionada estritamente em um plano horizontal que passe pelo eixo dos centros (paralelo à superfície da guia base). Para posicionar a alavanca de medição no local especificado, o instrumento é equipado com uma barra de calibração especial. Instale a barra de calibração entre os dois centros, garantindo que sua superfície de medição esteja horizontal, aproxime a ponta da alavanca de medição da superfície de medição da barra de calibração e registre a leitura (ou a média das leituras) do relógio comparador em seu ponto médio. Remova a barra de calibração, instale a fresa, aproxime a ponta da alavanca de medição da borda da face do dente, gire a fresa para ajustar o relógio comparador ao valor de leitura da etapa de calibração e, em seguida, gire o volante para mover o carro transversal e a alavanca de medição juntos lateralmente. O ponteiro do relógio comparador refletirá então o grau de excentricidade radial da face do dente. O grau de excentricidade radial de uma parte específica da face do dente também pode ser medido com o instrumento. Durante o processo de medição, o deslocamento da alavanca de medição é determinado pelas escalas no carro transversal e no carro longitudinal. O método de medição é o mesmo de antes, assim o desvio da excentricidade radial em qualquer ponto do dente pode ser determinado.

Manutenção de Verificadores de Afiação de Fresas

O instrumento de inspeção para retificadora de fresas é um instrumento de inspeção mecânica de precisão. A precisão e a vida útil do instrumento dependem do seu uso e manutenção corretos. Peças importantes, como a alavanca de medição, o carro longitudinal, o carro transversal, as guias da base e os centros, devem ser protegidos contra impactos e arranhões. Após o uso, deve ser limpo com gasolina e revestido com óleo antiferrugem. As partes deslizantes do instrumento devem ser lubrificadas regularmente, mas a camada de óleo não deve ser muito espessa para evitar afetar a precisão das leituras do instrumento. Os copinhos de óleo devem ser frequentemente preenchidos com óleo lubrificante. Após o uso, o instrumento deve ser coberto para evitar que poeira se deposite nas superfícies de medição.
